对XY单元的XY轴线性导轨的润滑脂添加方法进行说明。
使用工具:润滑脂枪、棉纱布 所需时间:20 分钟
●请对前侧、后侧添加润滑脂。

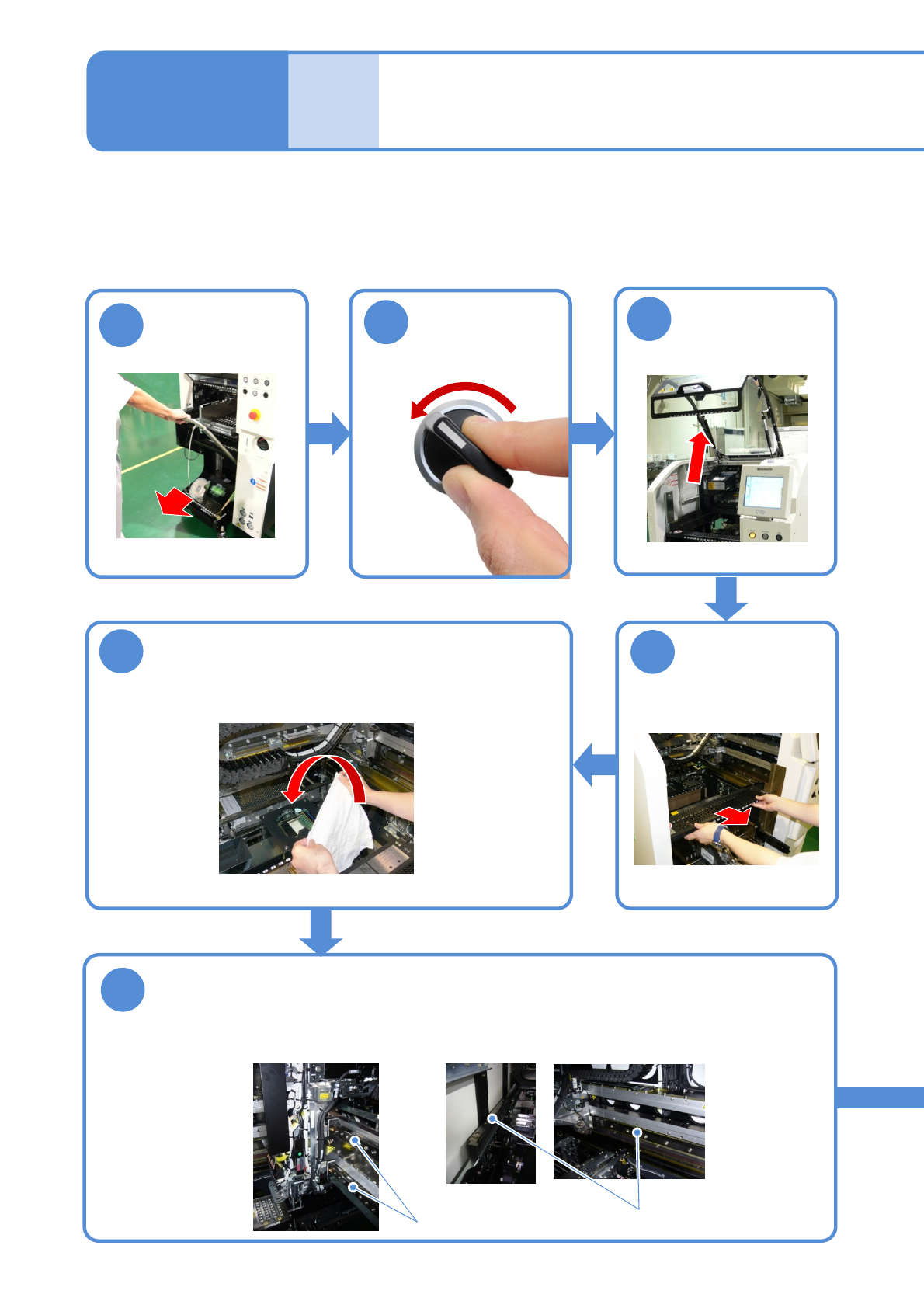

XY轴线性导轨的润滑脂添加
1
6-3-1
维修保养篇
6-3
1
OFF
SERVO
2
3
卸下交换台车
(→P.3-2)
卸下料架工作台盖
(→P.3-3)
擦去旧的润滑脂
●使用干净的棉纱布擦去X轴和Y轴的线性导轨上旧
的润滑脂。
X轴线性导轨
Y轴线性导轨
用棉纱布盖在多功能识别照相机上
●为了在作业中防止润滑脂滴漏在照相机镜片上。
5
4
6
NPM-D3
EJM6DC-MB-06M-02
6-3-2
顺序
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
每
5
6
0
小
时
保
养
定
期
检
查
8

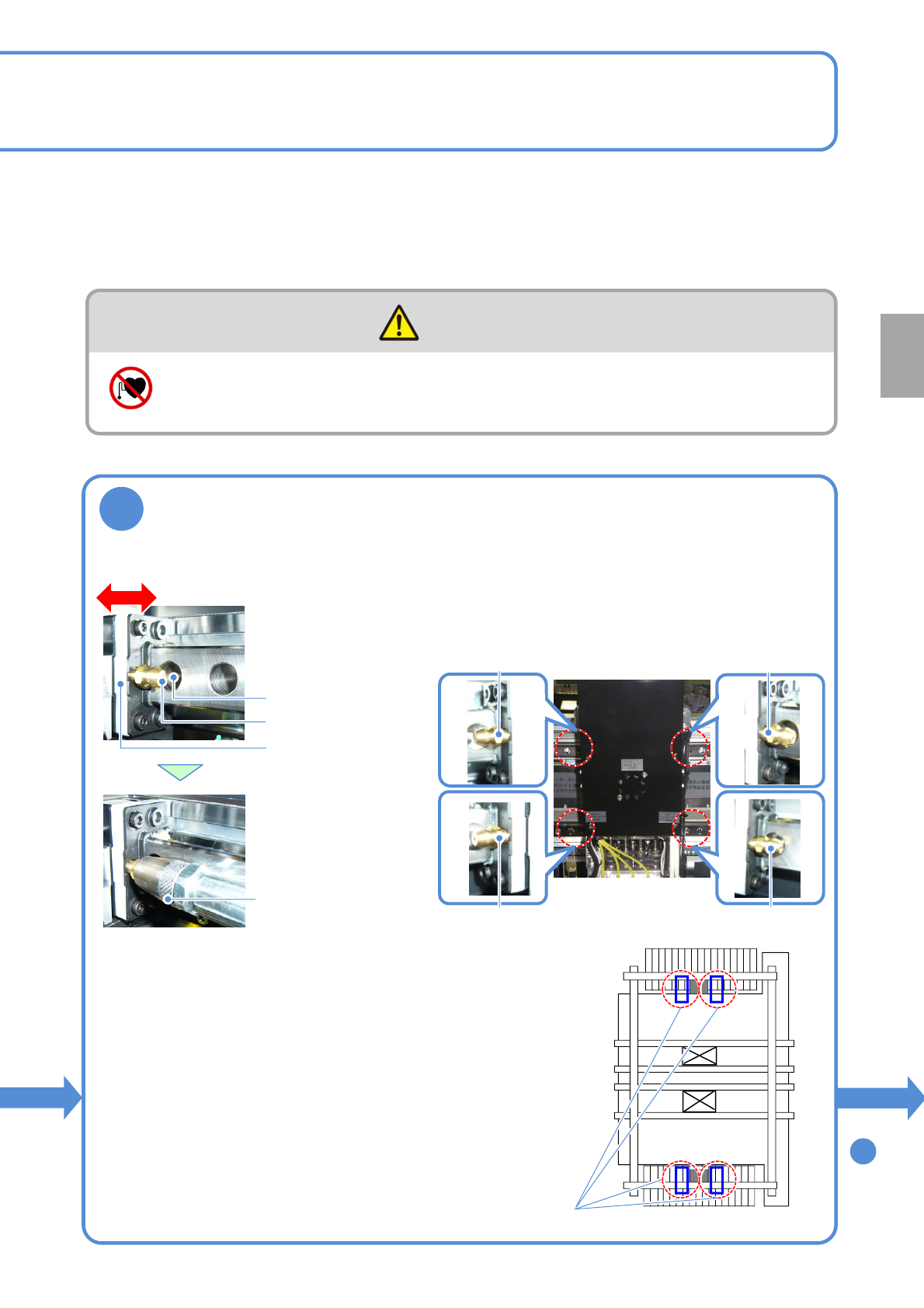

对X轴线性导轨添加润滑脂
●按照以下顺序，从上下4处润滑脂注入口进行润滑脂添加。
①压出1/4。(约0.25 cm
3
)
②使X轴移动约100 mm。
③压出1/4。(约0.25 cm
3
)
●使用润滑脂:LCG100
●为防止润滑脂掉落到识别装置的玻璃面上，请事先将X轴移动到供
给部方向再进行作业。
●请注意勿使润滑脂枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●润滑脂注入口位置 上下4处
润滑脂注入口
润滑脂注入口
润滑脂注入口
润滑脂注入口
①移动固定块，使润滑脂
注入口的尖端移动到轨道
孔中心附近
移动
②将卡口插进润滑脂
注入口
●调整润滑脂注入口的位置。
7
卡口
轨道孔中心
润滑脂注入口尖端
固定块
NPM-D3
EJM6DC-MB-06M-02
6-3-3

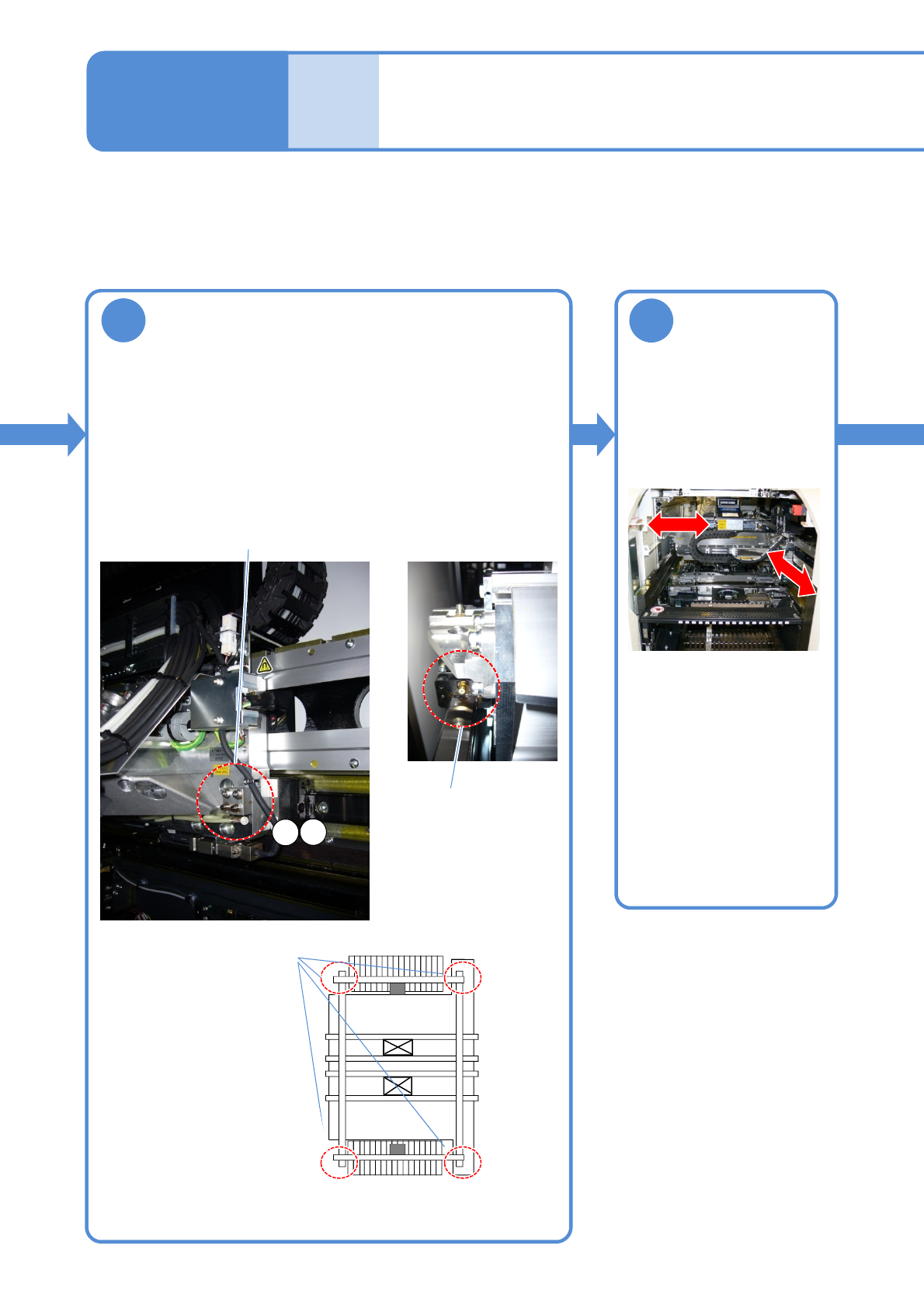

对Y轴线性导轨添加润滑脂
●按照下述步骤，对驱动侧a 、 b的2处以及从动侧的1处润
滑脂注入口添加润滑脂。
①压出1/2(约0.5 cm
3
)
②使Y轴移动约150 mm
③压出1/2(约0.5 cm
3
)
●使用润滑脂:LCG100
移动X轴、Y轴
XY轴线性导轨的润滑脂添加
2
维修保养篇
6-3
8
●执行数次使X轴移动整个行
程、使Y轴移动300 mm以
上的动作，以便润滑脂涂
抹到整个线性导轨上。
9
a
b
驱动侧线性导轨用润滑脂注入口
从动侧线性导轨用润滑
脂注入口
●润滑脂注入口位置
