NPM-D3
EJM6DC-MB-06M-02
6-3-3

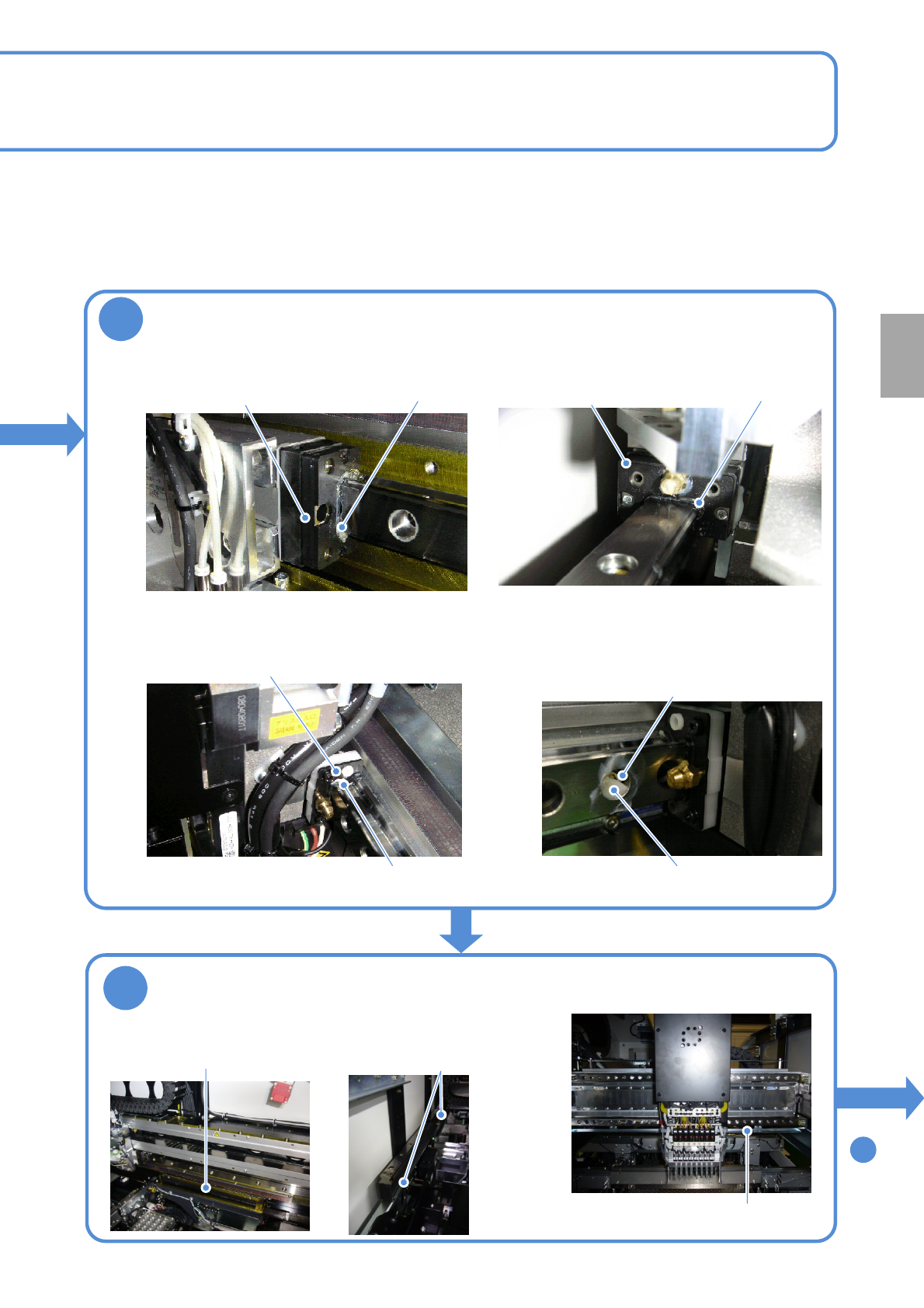

对Y轴线性导轨添加润滑脂
●按照下述步骤，对驱动侧a 、 b的2处以及从动侧的1处润
滑脂注入口添加润滑脂。
①压出1/2(约0.5 cm
3
)
②使Y轴移动约150 mm
③压出1/2(约0.5 cm
3
)
●使用润滑脂:LCG100
移动X轴、Y轴
XY轴线性导轨的润滑脂添加
2
维修保养篇
6-3
8
●执行数次使X轴移动整个行
程、使Y轴移动300 mm以
上的动作，以便润滑脂涂
抹到整个线性导轨上。
9
a
b
驱动侧线性导轨用润滑脂注入口
从动侧线性导轨用润滑
脂注入口
●润滑脂注入口位置
NPM-D3
EJM6DC-MB-06M-02
6-3-4
10
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
●从对面侧的贴装头以目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
11
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
顺序
每
5
6
0
小
时
保
养
定
期
检
查
溢出的润滑脂
驱动侧Y轴线性导轨
线性导轨
轨道部的安装孔
溢出的润滑脂 积存的润滑脂
X轴线性导轨
溢出的润滑脂
从动侧Y轴线性导轨
Y轴下面的润滑脂盘(左侧)
Y轴下面的润滑脂盘(右侧)
X轴下面的润滑脂盘
12
NPM-D3
EJM6DC-MB-06M-02
安装料架工作台盖
(→P.3-3)
选择X轴
选择工作台
选择Y轴
XY轴线性导轨的润滑脂添加
3
6-3-5
维修保养篇
6-3
ENABLING
往返10次
12
13
(前侧、后侧)
SERVO
ON
14
21
22
23
24
25
26
选择Y轴
选择工作台
