NPM-D3 EJM6DC-MB-06M-02 6-5 -3 4 从吸嘴交换器卸下 吸嘴 吸嘴 顺序 9 吸嘴尖端的变形 确认吸嘴尖端 ●吸嘴尖端发生磨损或者变 形时更换新吸嘴。 5 吸嘴尖端的磨损 6 去除吸嘴的空气路径上的灰尘 吸嘴的空气路径 ●对吸嘴尖端向里吹气。这时，请注 意勿让气枪碰到 吸嘴尖端。 ( 吸嘴尖端可能破损或者变形 ) 清扫吸嘴交换器上面 8 ● 12 、 16 轻量吸嘴贴装头的交换器用棉棒进行清 扫， 8 吸嘴贴…
NPM-D3
EJM6DC-MB-06M-02

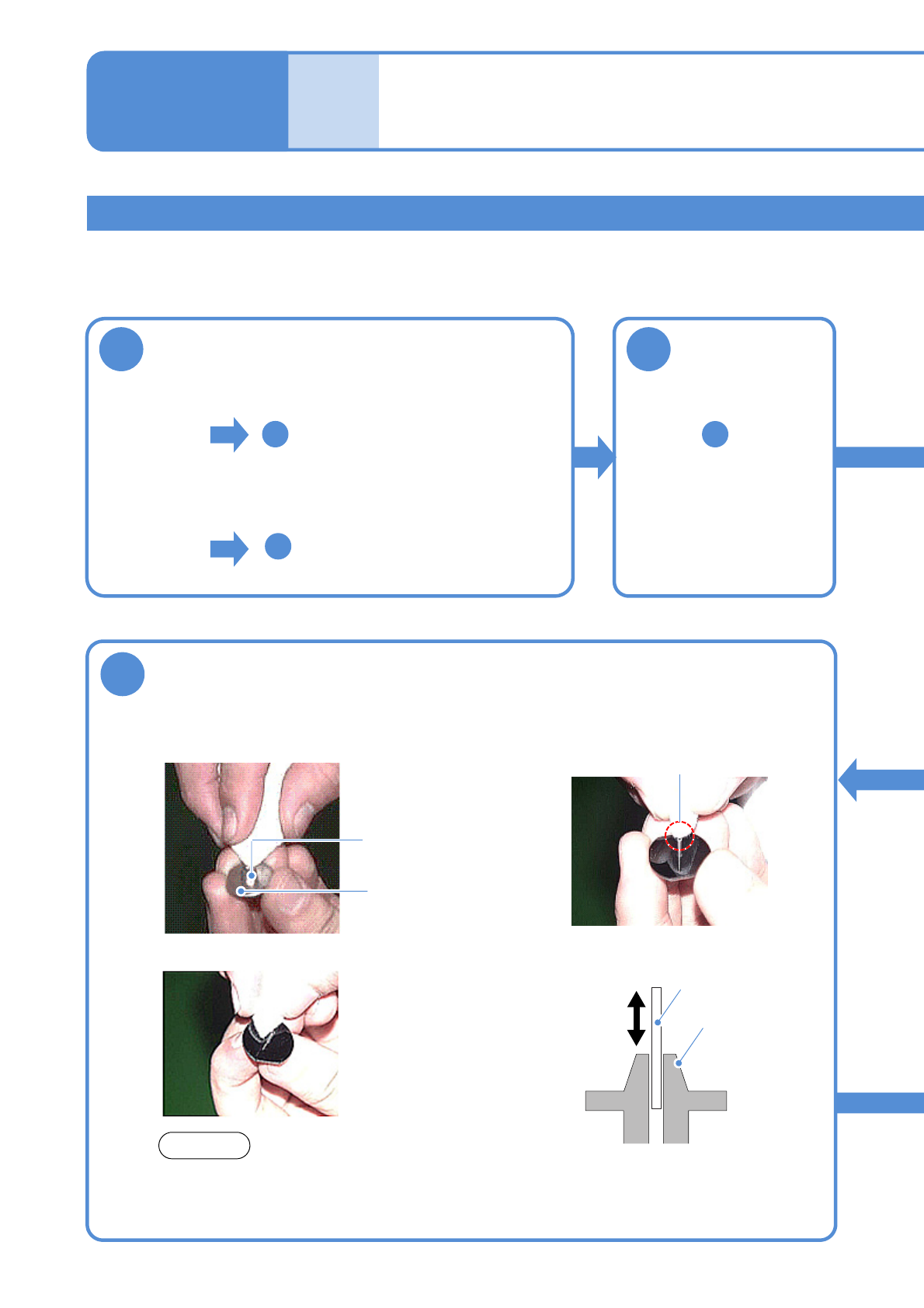

对12吸嘴贴装头进行说明。轻量16、8吸嘴贴装头的清扫方法相同。
使用工具:棉纱布、气枪、棉棒、吸嘴清扫销 φ0.4(KXF0DYHTA00)、吸嘴清扫销 φ0.15(KXF0DYHUA00)
所需时间:轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头，1台贴装头大致需要时间分别为
20 分钟、15 分钟、10 分钟。
轻量16、12、8吸嘴贴装头时 1
1
6-5-2
■清扫贴装头上的吸嘴
2
■清扫吸嘴交换器内收纳的吸嘴
3
2
卸下吸嘴座
(→P.5-2)
7
■吸嘴锥形面和
吸嘴凸缘上面
吸嘴锥形面
吸嘴凸缘上面
●确认2D代码上没有灰尘和
破损。
■吸嘴尖端部
吸嘴尖端部
●从顺序 开始操作。
5
清扫吸嘴
●请勿使用任何溶剂。
(是造成吸嘴反射板的变色、变形、接合不
良的原因 )
注意
■吸嘴反射板
吸嘴清扫销
■吸嘴内部
柄
●从吸嘴上侧 (柄侧)，把吸嘴清扫销插入，
排出吸嘴内部堆积的灰尘。
维修保养篇
6-5
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 2
NPM-D3
EJM6DC-MB-06M-02

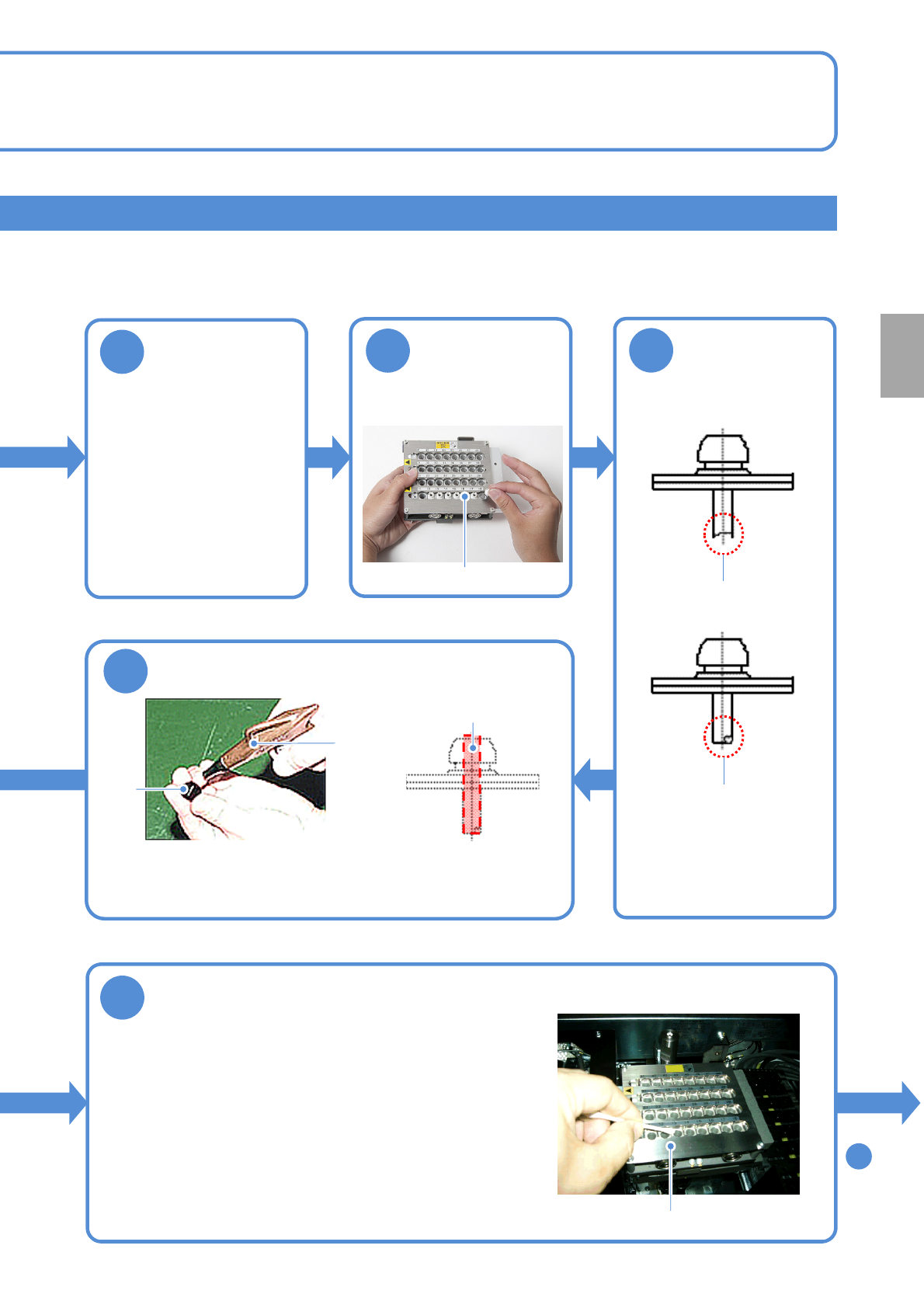

6-5-3
4
从吸嘴交换器卸下
吸嘴
吸嘴
顺序
9
吸嘴尖端的变形
确认吸嘴尖端
●吸嘴尖端发生磨损或者变
形时更换新吸嘴。
5
吸嘴尖端的磨损
6
去除吸嘴的空气路径上的灰尘
吸嘴的空气路径
●对吸嘴尖端向里吹气。这时，请注意勿让气枪碰到
吸嘴尖端。
(吸嘴尖端可能破损或者变形)
清扫吸嘴交换器上面
8
●12、16轻量吸嘴贴装头的交换器用棉棒进行清扫，
8吸嘴贴装头的交换器用棉纱部等进行清扫。
●请勿在和吸嘴反射板的接触面上留下灰尘。
●请确认挡板和吸嘴交换器的空隙间没有夹住灰尘等异物。
(→『操作篇』P.2-5-2)
吸嘴交换器
气枪
吸嘴
3
卸下吸嘴交换器
(→『操作篇』P.2-5-3)
每
5
6
0
小
时
保
养
定
期
检
查
NPM-D3
EJM6DC-MB-06M-02
6-5-4

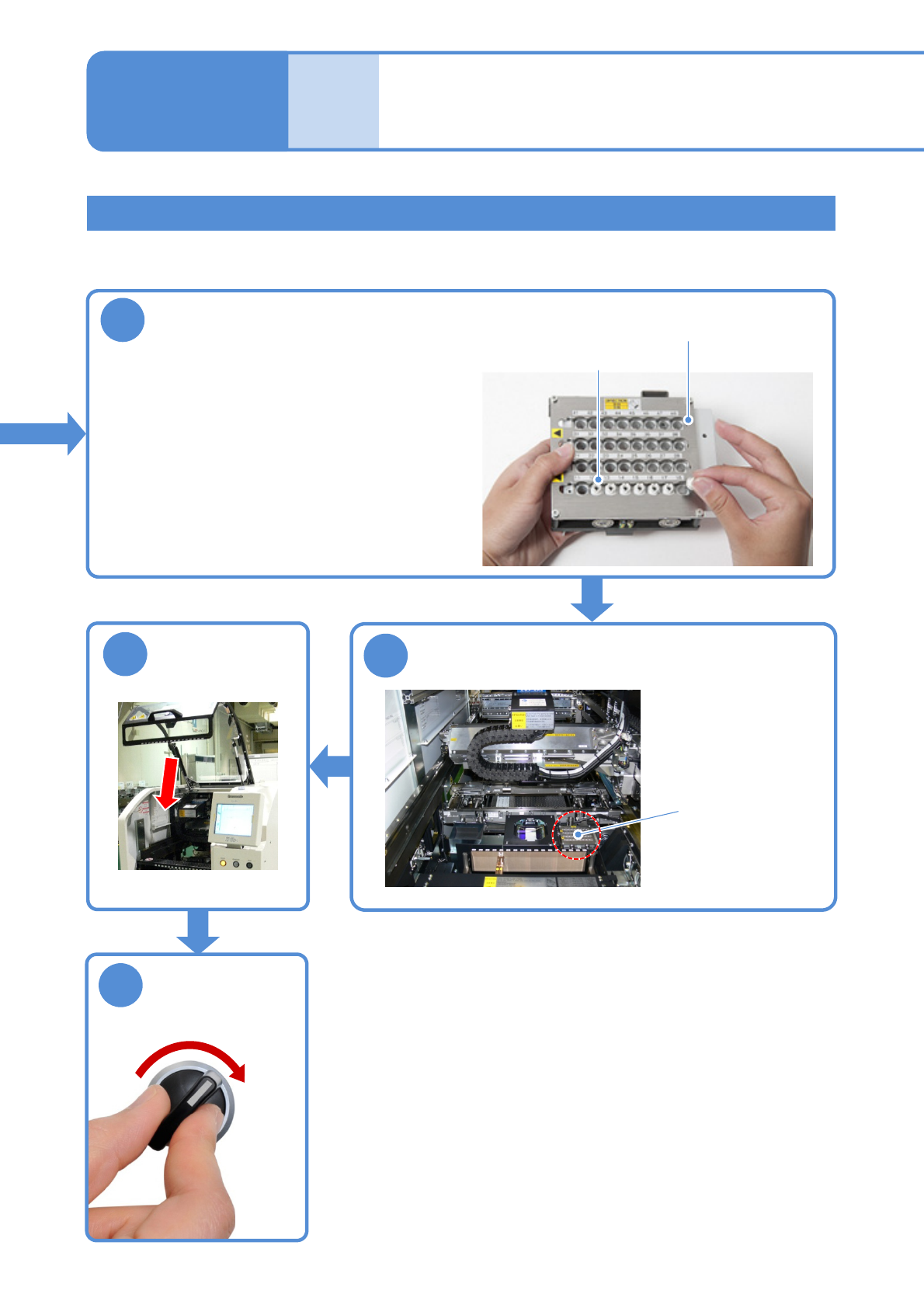

轻量16 、12、8吸嘴贴装头时 2
安装吸嘴
●在画面确认配置的同时进行正确设置。
9
10
安装吸嘴交换器
11
●在贴装头安装吸嘴。
(→P.5-3)
●在吸嘴交换器原来的位置安装吸嘴。
●安装方法
(→『操作篇』P.2-5-1)
吸嘴
吸嘴交换器
吸嘴交换器
维修保养篇
6-5
SERVO
ON
12
吸嘴(选购件)和吸嘴交换器(选购件)
的清扫 3
