NPM-D3
EJM6DC-MB-06M-02

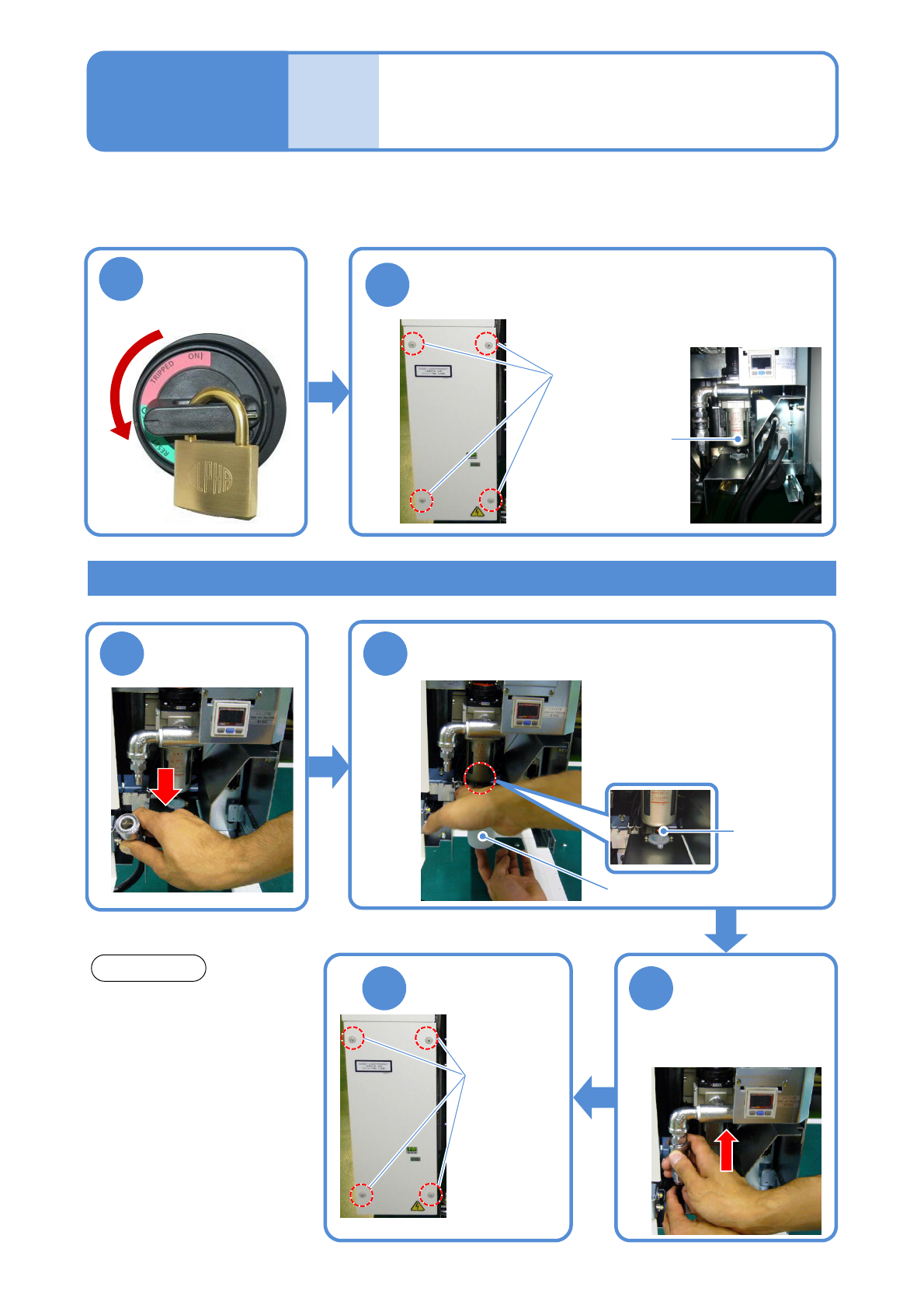

气体容器的检查
(调节器单元)
对调节器单元的气体容器的检查方法进行说明。
使用工具:棉纱布、六角扳手(2.5 mm) 所需时间:10 分钟
2
●在本公司指定的环境条件下，气
体容器内不会积水。
注意
气体容器内积水时
3 4
卸下气体管
排出气体容器内的水分
①把接水容器(客户准备)放置在
气体容器下。
②按下气体容器阀门的按钮，进
行排水。
5
安装气体管
●用棉纱布等擦去多余的水
滴。
6
关闭后侧右下的
安全盖
气体容器
6-17
●如果在指定以外的条件下使用，
请进行定期检查，如果积水，请
进行排水作业。
拧松螺栓
(使用六角扳手)
●4处
拧紧螺栓
(使用六角扳手)
●4处
维修保养篇
6-17
容器阀门的
按钮
4
1
主电源开关置于
OFF，上锁
OFF
接水的瓶子
卸下后侧下方的安全盖，检查气体容器内是否
积水
NPM-D3
EJM6DC-MB-06M-02
6-18
每
5
6
0
小
时
保
养
定
期
检
查
安装交换台车
(→ P.3-2)
投光、受光部的清扫
(高度传感器:选购件)
清扫投光、受光部
使用工具:棉纱布等 所需时间: 一个部位5 分钟
●用柔软的棉纱布擦拭。
(如果有损伤，高度传感器 会
无法正常发挥功能。)
投光、受光部
对高度传感器(选购件)的投光、受光部的清扫进行说明。
1 3
卸下交换台车
(→P.3-2)
(从下方看起时的照片)
OFF
SERVO
2
34
5
7
6
维修保养篇
6-18
NPM-D3
EJM6DC-MB-06M-02
6-19-1

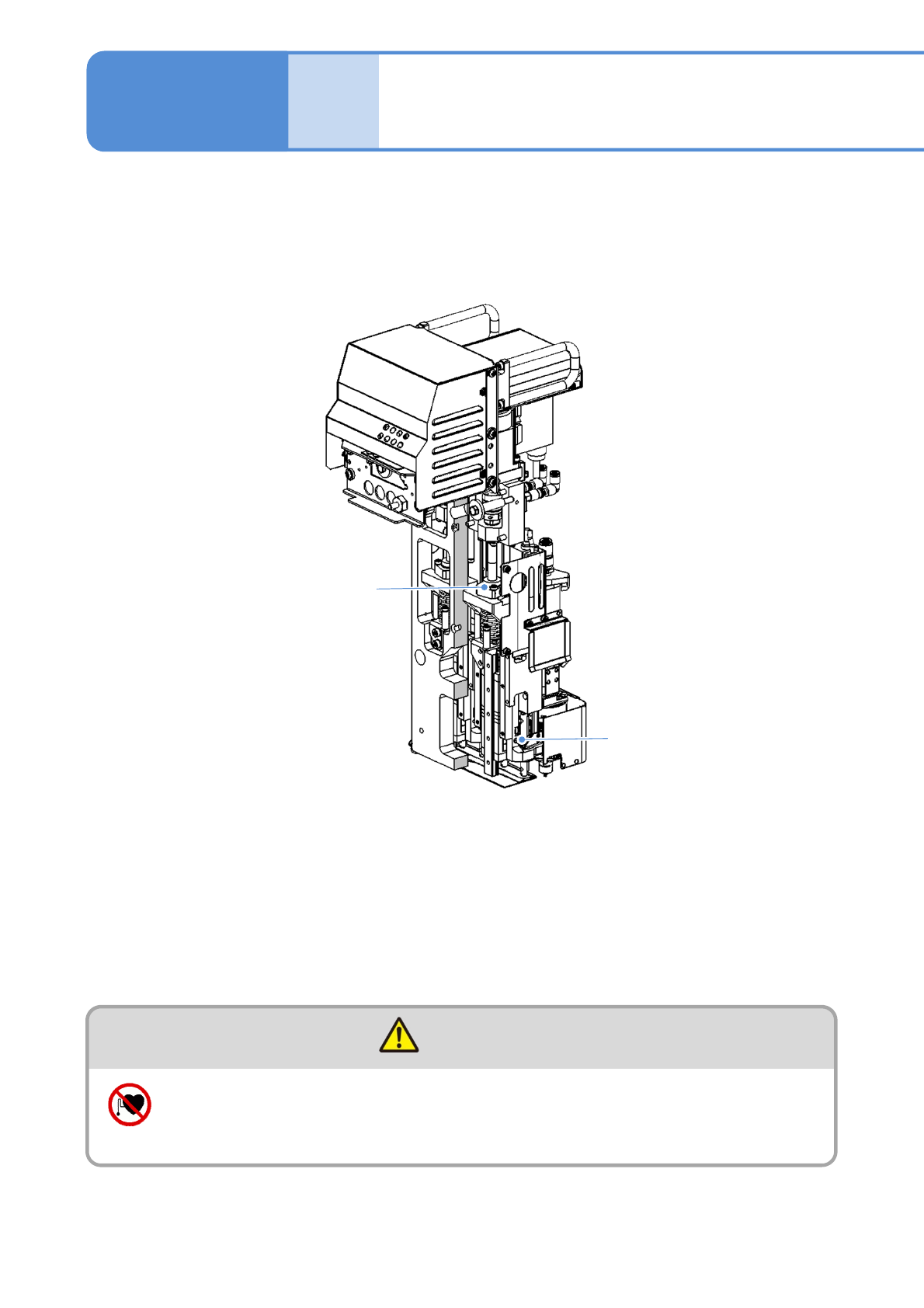

点胶头(选购件)的润滑脂添加 1
对点胶头的滚珠丝杠，线性导轨的润滑脂添加方法进行说明。
使用工具:润滑脂枪、棉纱布、手套 所需时间:30 分钟(1个部位)
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
滚珠丝杠润滑脂添加的部位
线性导轨润滑脂添加的部位
●为了方便说明，使用以上的局部图(去掉了模型的一部分)。
