NPM-D3 EJM6DC-MB-06M-02 6-19 -2 ●用干净的纱布擦去黏在滚 珠丝杠，线性导轨上旧的 润滑脂。 擦去旧的润滑脂 ●分别在 pos.1 、 pos .2 的各 轴，各 1 处进行供给。 ●润滑脂量：各添加 0.3 cm 3 ●使用润滑脂： LCG100 ●分别在 pos.1 、 pos .2 的各轴， 各 1 处进行供给。 ●润滑脂量：各供给 0.3 cm 3 。 ●使用润滑脂： LCG100 9 ●工作前，请…
NPM-D3
EJM6DC-MB-06M-02
6-19-1
点胶头(选购件)的润滑脂添加 1
对点胶头的滚珠丝杠，线性导轨的润滑脂添加方法进行说明。
使用工具:润滑脂枪、棉纱布、手套 所需时间:30 分钟(1个部位)
警告
使用心脏起搏器等的人员请勿靠近直线马达部
(因磁力引起的错误动作，可能造成事故)
滚珠丝杠润滑脂添加的部位
线性导轨润滑脂添加的部位
●为了方便说明，使用以上的局部图(去掉了模型的一部分)。
维修保养篇
6-19
NPM-D3
EJM6DC-MB-06M-02
6-19-2
●用干净的纱布擦去黏在滚
珠丝杠，线性导轨上旧的
润滑脂。
擦去旧的润滑脂
●分别在pos.1、pos.2的各
轴，各1处进行供给。
●润滑脂量：各添加0.3 cm
3
●使用润滑脂：LCG100
●分别在pos.1、pos.2的各轴，
各1处进行供给。
●润滑脂量：各供给0.3 cm
3
。
●使用润滑脂：LCG100
9
●工作前，请卸下点胶器部分。(→P.4-2-5)
ENABLING
顺序
每
5
6
0
小
时
保
养
定
期
检
查
4
1
OFF
SERVO
3
7
6
8
2
5
润滑脂注入口
对线性导轨添加润滑脂
对滚珠丝杠添加润
滑脂

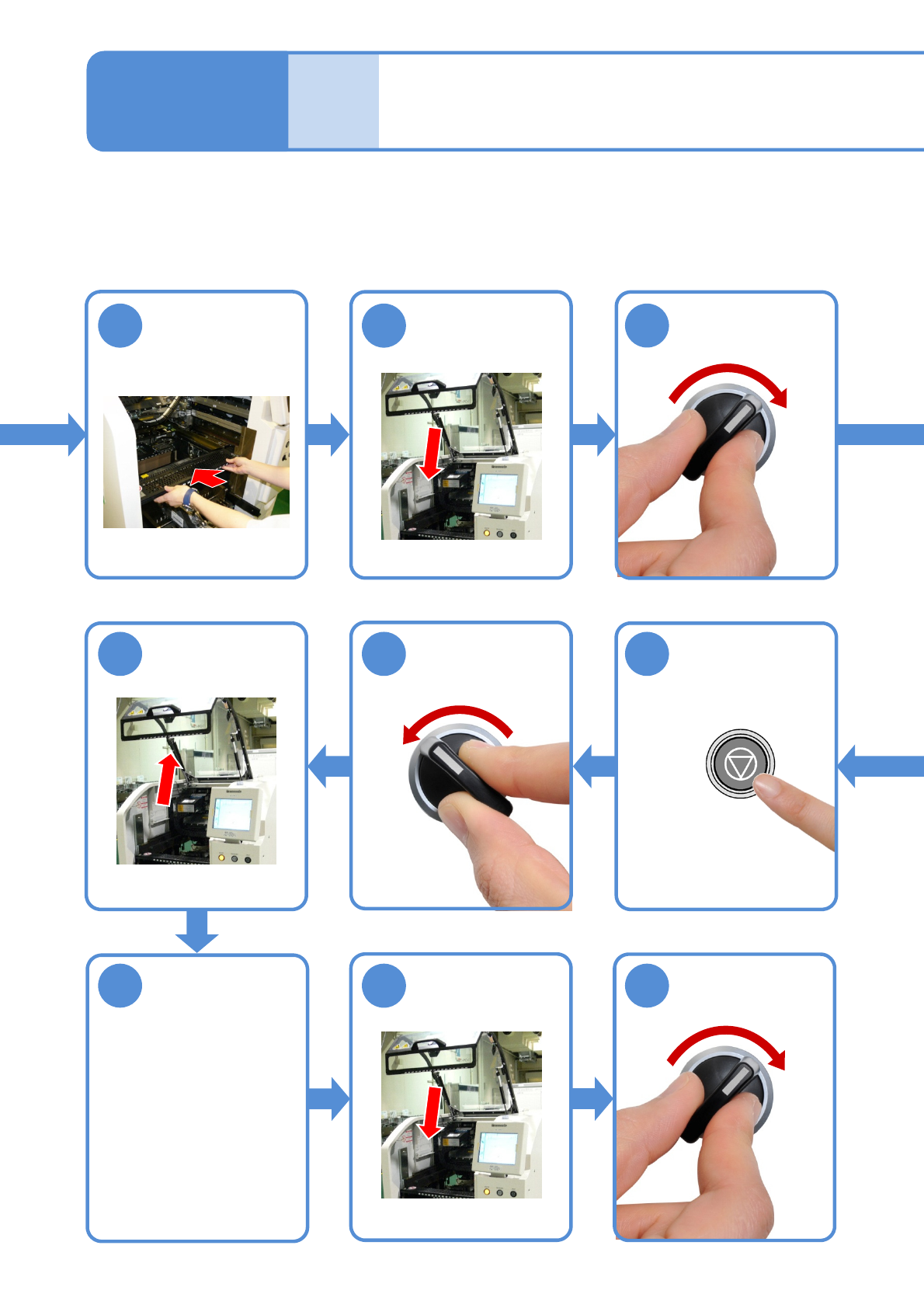

卸下交换台车
(→P.3-2)
卸下料架工作台盖
(→P.3-3)
润滑脂注入口
NPM-D3
EJM6DC-MB-06M-02
6-19-3
停止连续动作
安装料架工作台盖
(→P.3-3)
SERVO
ON
11
10
OFF
SERVO
1920
21
SERVO
ON
23
22
9
18
●请擦去漏出的润滑脂。
检查是否有润滑脂
漏出
维修保养篇
6-19
STOP
点胶头(选购件)的润滑脂添加 2
