NPM-D3 EJM6DC-MB-10M-01 更 换 10-1 -8 ●需要进行从保管位置拆卸下固定螺 栓后恢复到原来位置的作业。拆 卸下旧型贴装头后，请按照上一 页的拆卸固定螺栓的作业，以相反的 步骤将固定螺栓恢复到原来位置 。 ■拆卸下旧型的贴装头后安装当前贴装头时
NPM-D3 EJM6DC-MB-10M-01
10-1-7

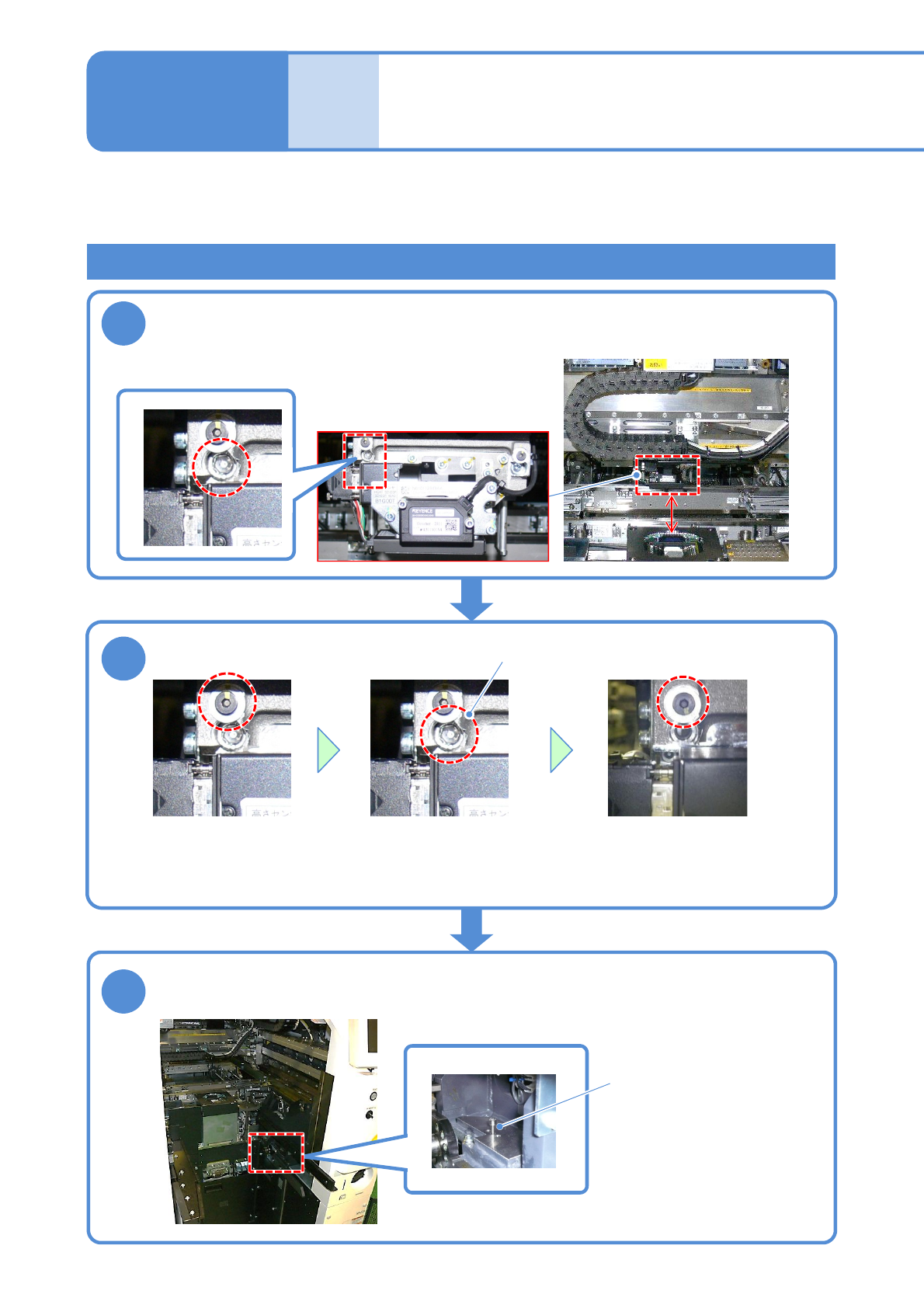

旧型贴装头的安装(固定螺栓的拆卸)
在NPM-D3上安装旧型贴装头时，执行“贴装头的安装” (→P.10-1-3)的步骤3之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5mm、2.5mm) 所要时间:3分钟
1
将贴装头移动到可看见螺栓的位置
(对准贴装头与多功能识别照相机的中心)
贴装头左下部
2
拆卸下固定螺栓
固定螺栓
3
将拆卸下的螺栓固定到保管位置上
固定螺栓
维修保养篇
10-1
●拆卸下上侧的螺栓。 ●拆卸下下侧的螺栓。
●将上侧的螺栓安装到原来
位置上。
贴装头和吸嘴交换器的更换 4
NPM-D3 EJM6DC-MB-10M-01
更
换
10-1-8
●需要进行从保管位置拆卸下固定螺栓后恢复到原来位置的作业。拆卸下旧型贴装头后，请按照上一
页的拆卸固定螺栓的作业，以相反的步骤将固定螺栓恢复到原来位置。
■拆卸下旧型的贴装头后安装当前贴装头时
NPM-D3 EJM6DC-MB-10M-01
模式的
切换
10-2-1-1
切换到单轨模式
切换模式，就不仅能作为单轨传送带而使用，而且还能作为双轨传送带而使用。
●请按照下述步骤进行切换。在这里，对从双轨道模式切换到单轨道模式的方法进行说明。从单轨道模式切换
到双轨道模式的方法也与此相同。
1
1
3
+
(基板支撑块上升，并转为能够取下的
状态)
(将显示取下支撑销单元的信息)
4
8
卸下交换台车
确认提示
2
3
+
(→P.3-2)
10
2
确认提示
6
5
伺服开关OFF
打开安全盖
7
9
在多功能识别照相机上面蒙上棉纱布
卸下料架工作台盖
(→P.3-3)
●防止作业中杂物混入照相机透镜内
取出基板支撑销
●请注意不要将灰尘落下及碰撞多功能
识别照相机 (LED照明上)。
取下盖在多功能识别照相机上的
棉纱布
维修保养篇
10-2-1
