NPM-D3 EJM6DC-MB-10M-01 10-4 -2 托盘料架切换为交换台车规格 1 1 3 4 安装交换台车切换单元的驱动部 2 解除切换用台车的止动器 6 5 拆下托盘料架 拆下料架工作台盖 ● 将切换用台车移动到交换台车切换单 元驱动部的安装位置附近。 锁住切换用台车的止动器 (2 处 ) A A 将前侧定位销与定位槽对齐 B B 切换用台车 止动器解除用踏板 交换台车切换单元 驱动部前端部 交换台车切换单元 驱动部定位…
NPM-D3 EJM6DC-MB-10M-01
更
换
10-4-1
编带/托盘对应
1
2
3
No.
单元名 功能 个数
1
交换台车切换单元驱动部
在设备上安装、拆卸交换台车时驱动，进行交换台车的
固定、解除。
连接托盘料架时要从设备上拆卸。
质量: 20 kg
1
2
切换用台车
在设备上安装、拆卸交换台车切换单元驱动部时，起到
辅助作用。并且，在链接托盘料架时，作为交换台车切
换单元驱动部及抽屉式连接器延长单元的保管放置台使
用。
质量: 10 kg
1
3
抽屉式连接器延长单元
托盘料架设备的交换台车位置向操作者移动时使用的抽
屉式连接器延长单元。
质量: 4 kg
1
在这里对将托盘料架切换到交换台车规格的方法进行说明。将交换台车规格切换到托盘料架时，按照相反的方
法进行。
交换台车切换单元 1
维修保养篇
10-4
NPM-D3 EJM6DC-MB-10M-01

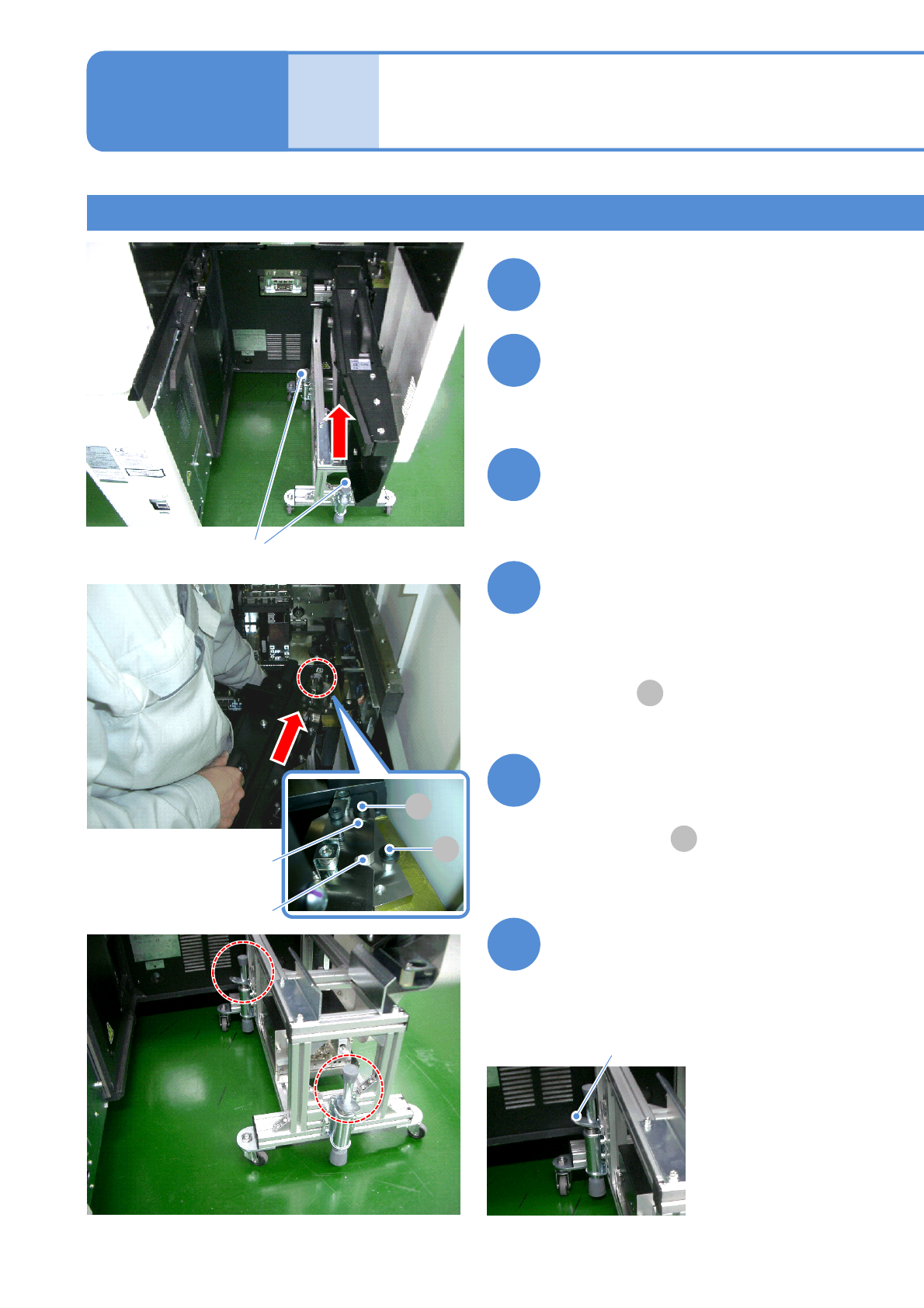

10-4-2
托盘料架切换为交换台车规格 1
1
3
4
安装交换台车切换单元的驱动部
2
解除切换用台车的止动器
6
5
拆下托盘料架
拆下料架工作台盖
●将切换用台车移动到交换台车切换单
元驱动部的安装位置附近。
锁住切换用台车的止动器 (2处)
A
A
将前侧定位销与定位槽对齐
B
B
切换用台车
止动器解除用踏板
交换台车切换单元
驱动部前端部
交换台车切换单元
驱动部定位槽
切换用台车止动器
●为安全起见，请务必锁住止动器。
●拿着交换台车切换单元驱动部的把
手，从切换用台车上抬起，将交换台
车切换单元驱动部的前端部设置在前
侧定位销 上。
●将交换台车切换单元驱动部向右转，
将前侧定位销 与交换台车切换
单元驱动部的定位槽对齐。
●按下踏板，则解除止动器。
维修保养篇
10-4
交换台车切换单元 2
NPM-D3 EJM6DC-MB-10M-01
10-4-3
更
换
7
从设备内拆卸下切换用台车
8
固定交换台车切换单元的驱动部
9
固定配线、配管
配线 (1处)
配管 (1处)
●使用扭力扳手拧紧。
(3处)
拧紧扭矩规格值：40±4 N·m
