NPM-D3 EJM6DC-MB-11M-02 11 - 2 -1 1 2 传送带宽度需要 150 mm( 为了更 有利于操作 ) ( → 『 操作篇 』 P.2-5- 4) 对在前侧操作时的 NPM-D 传送带的传送皮带的更换方法进行 说明。 使用工具 : 六角扳手 (2 mm) 所需时间 :30 分钟 主电源开关置于 OFF ，上锁 OFF 4 5 6 3 调整皮带张力 ( → P.6-6) 解锁 ON 传送带 L 、传送带 R (…
NPM-D3 EJM6DC-MB-11M-02
11-1-6
NPM-D3 EJM6DC-MB-11M-02
11-2-1
1
2
传送带宽度需要
150 mm(为了更
有利于操作)
(→『操作篇』 P.2-5-
4)

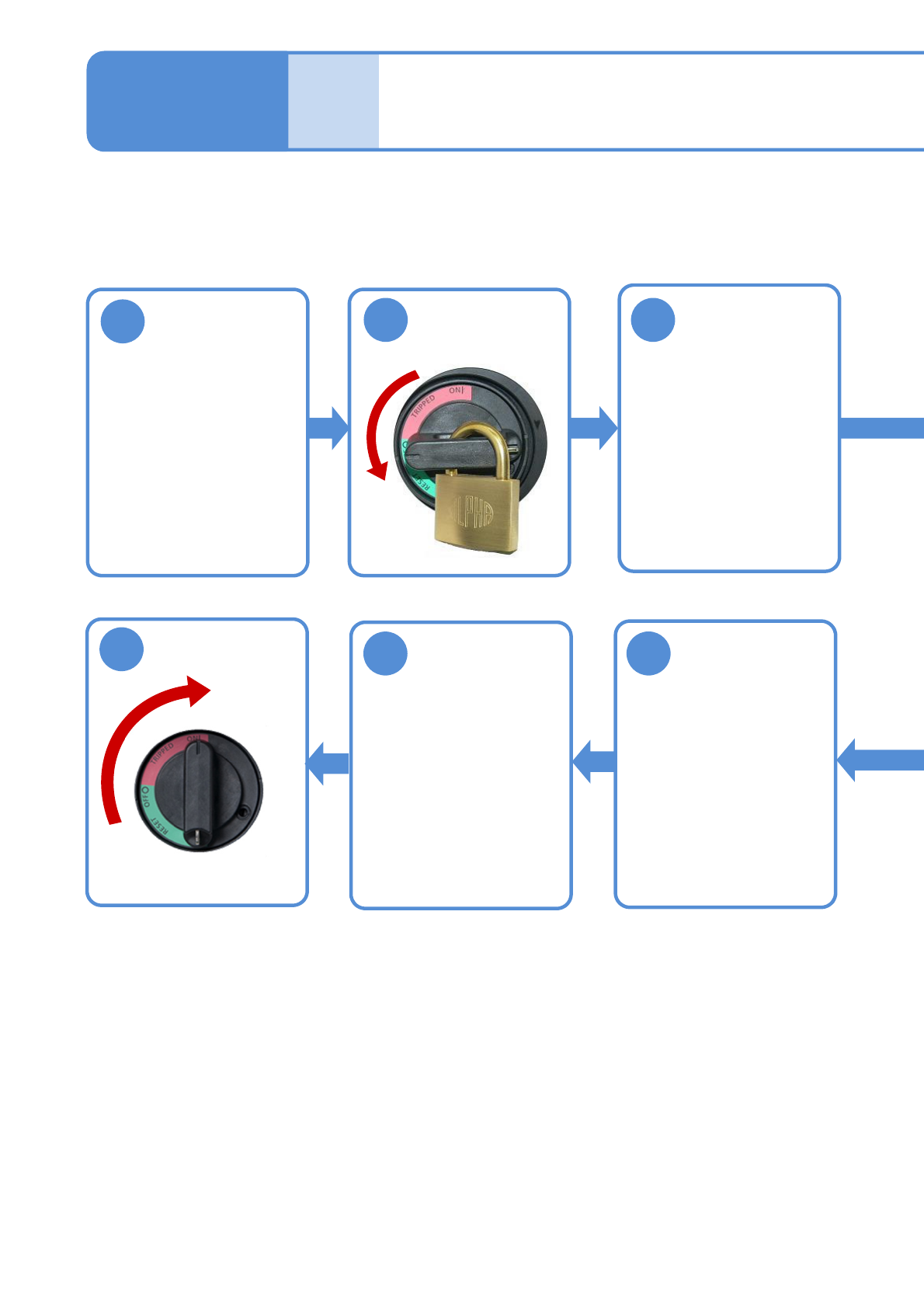

对在前侧操作时的NPM-D传送带的传送皮带的更换方法进行说明。
使用工具:六角扳手(2 mm) 所需时间:30分钟
主电源开关置于
OFF，上锁
OFF
4
5
6
3
调整皮带张力
(→P.6-6)
解锁
ON
传送带L、传送带R(选购件)的传
送皮带的更换
维修保养篇
11-2
打开传送带的上面
盖
关闭传送带的上面
盖
NPM-D3 EJM6DC-MB-11M-02
11-2-2
4
5
号码
皮带长度(mm)
①
1174.5
①
①

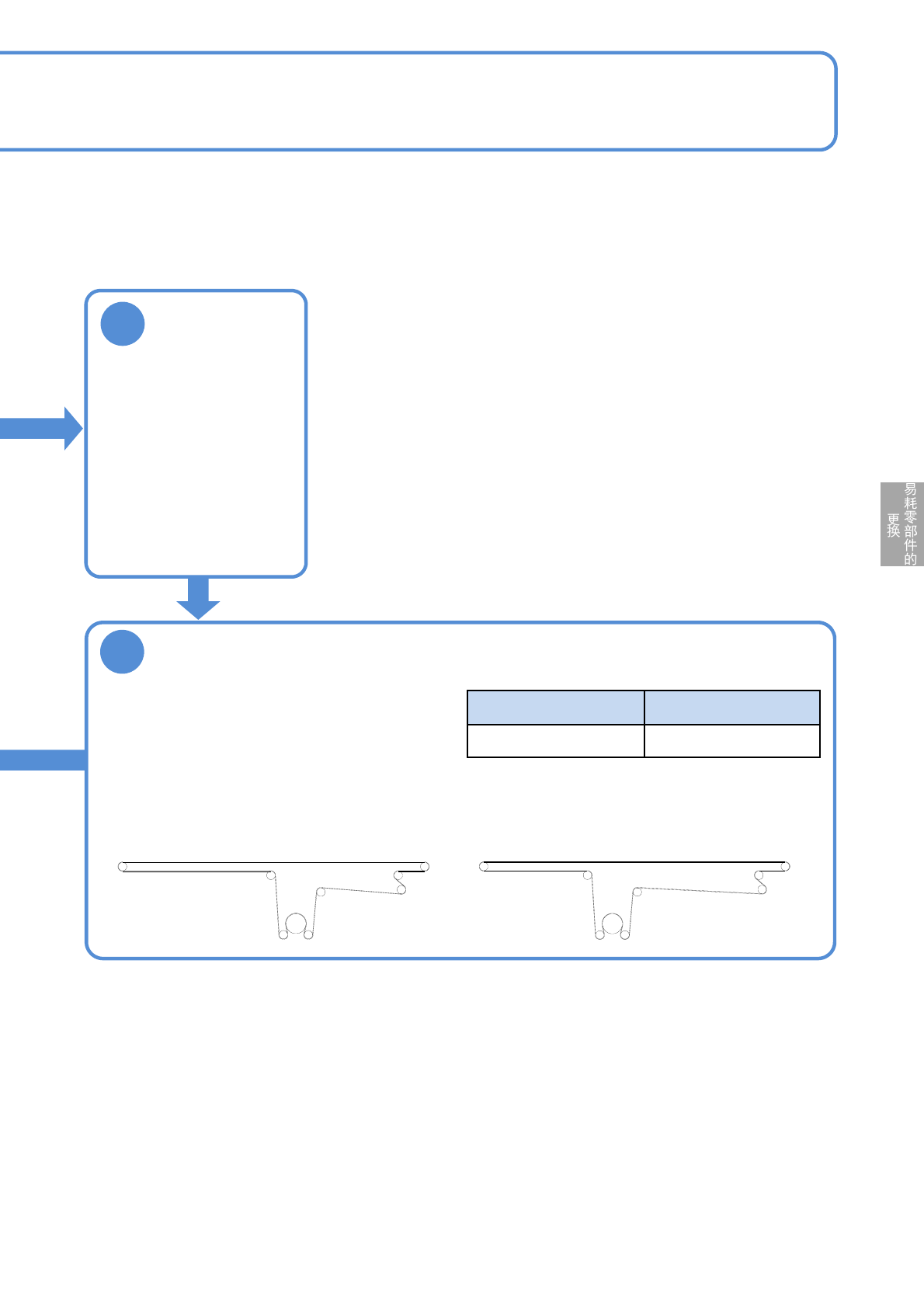

●请参照下图，将皮带挂到各轨道上。
●有关皮带的正面、反面
正面: 无印文字
反面裏面: 有印文字
●安装皮带时，使皮带正面为基板传送面。
■轨道1: 固定侧、可动侧 ■轨道2: 固定侧、可动侧
卸下皮带
换上新皮带
●往外拔，将其卸下。
●废弃时，使用钳子等切断
后卸下。
