NPM-D3 EJM6DC-MB-11M-02
11-3-1
对蓄电池的更换方法进行说明。
●蓄电池电压降低后，监控器的警报信息或者LED测量器会不亮灯。根据步骤，请更换新的蓄电池。
●在设备的控制基板等使用蓄电池。使用后的蓄电池的处理，请遵守各国法令的方法进行处理，地域的公共
团体或者购买该产品的销售公司询问。
●如果错误使用蓄电池，可能是由于漏液、发热、破裂、引火而造成受伤或机器故障的原因，请必须遵守以
下规定。
・蓄电池的液体进入眼睛时，请使用水道水等大量的清洁水进行充分清洗后，立刻到医院接受治疗。
・蓄电池是一次性电池，请勿进行充电。
・请勿使蓄电池的(+)和(-)发生短路，或者相反使用。
・请勿把蓄电池投入火中，或者进行加热、分解、改造等操作
・请勿使蓄电池发生变形，对其施加强烈压力。
・对于使用完毕的蓄电池，请立刻从机器取出。
●电气基板可能由于静电而造成故障，请使用地线等小心使用。
●请勿把电气基板直接放置在端子发生短路，小心使用。虽然没有冒烟、引火的危险性，但是更换后的蓄电
池的使用寿命可能降低。
注意
蓄电池的更换 1
维修保养篇
11-3
NPM-D3 EJM6DC-MB-11M-02

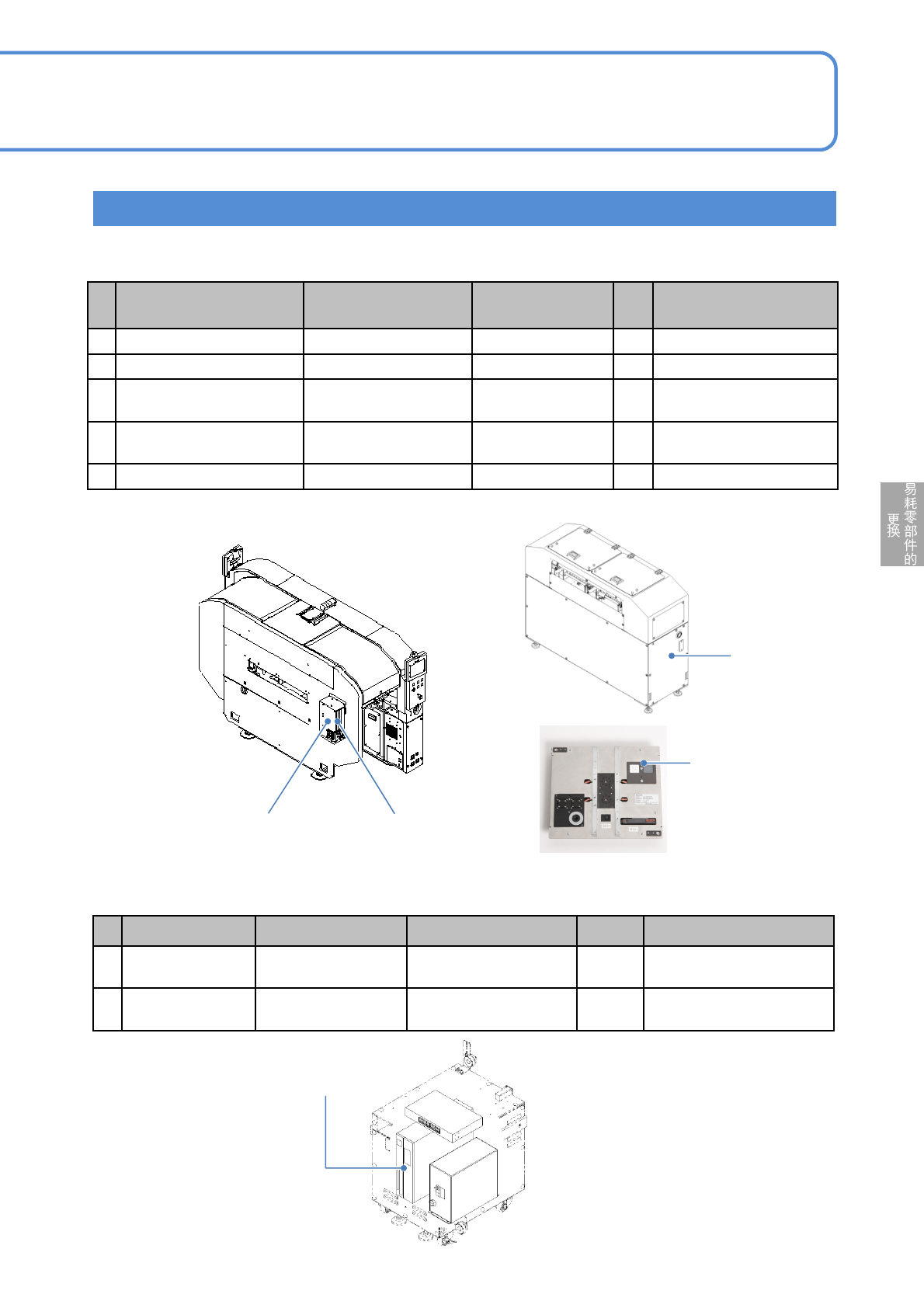

11-3-2
No.
设置部位 型号(蓄电池) 型式(蓄电池) 使用寿命 电压降低时
1
FA电脑：
日历蓄电池
——
10年
在显示器上显示警告
2
FA电脑：
UPS蓄电池
N510048031AA FC-BP0011
3年
在显示器上显示警告
■检查BOX
FA电脑
蓄电池的设置部位和一览
■设备
No.
设置部位 型号(蓄电池) 型式(蓄电池)
使用
寿命
电压降低时
1
CPU板
N510042756AA
BR-2/3AC2P同等产品 10年 监控器发出警告
2
NCIO板
N610156136AA ER6V-LY
10年 监控器发出警告
3
FA电脑：日历蓄电池
(传送皮L)
－－
10年 监控器发出警告
4
FA电脑：UPS蓄电池
(传送皮L)
N510048031AA FC-BP001
6年 监控器发出警告
5
治具站
－
5号干电池 1年 电源开关的LED照明不亮灯
治具站
FA电脑
NCIO板
CPU板
NPM-D3 EJM6DC-MB-11M-02
CPU板的蓄电池更换
使用工具: 六角扳手(对边3 mm), 十字螺丝刀(No.2) 所需时间:30分钟
●请在2小时内完成作业。
●请勿使散热片尖端部损伤电缆。
1
安装CPU板
●把CPU板插入，往内侧提起上
下杆并固定。
●连接电缆。
●螺丝(4个)的
拧紧扭矩:240 ±20 cN·m
●2个螺丝
连接蓄电池的连接
器
安装蓄电池盒
11-3-3
主电源开关置于
OFF，上锁
OFF
8
电缆
蓄电池盒
连接器
7
6
螺丝
(2个)
螺丝
(2个)
CPU板
蓄电池的更换 2
维修保养篇
11-3
