NPM-D3 EJM6DC-MB-11M-02 NCIO 板的蓄电池更换 5 使用工具 : 六角扳手 ( 对边 3 mm) 、十字螺丝刀 所需 时间 :30 分钟 ●请在 2 小时内完成作业 。 ●把 NCIO 板插入，往内侧提起上下 杆并固定。 ●连接电缆。 ●螺丝 (2 个 ) 的 拧紧扭矩 :24 0 ± 20 cN·m 4 更换新的蓄电池 安装 NCIO 板 ●更换的蓄电池使用 N610156136AA 同等品。 ●请使用捆扎线…
NPM-D3 EJM6DC-MB-11M-02
●2个螺丝
●更换的蓄电池使用BR-
2/3AC2P的同等品。
●从孔(↑)拔出蓄电池的电缆。
●卸下电缆。
●卸下固定CPU板的螺丝。
●按下CPU板上下杆的按钮 (PRESS)，
同时往下推杆，拉出CPU板
●4个螺丝
3
CPUボードを取りは
ずす
连接器
更换新的蓄电池
卸下蓄电池盒
卸下蓄电池的连接
器

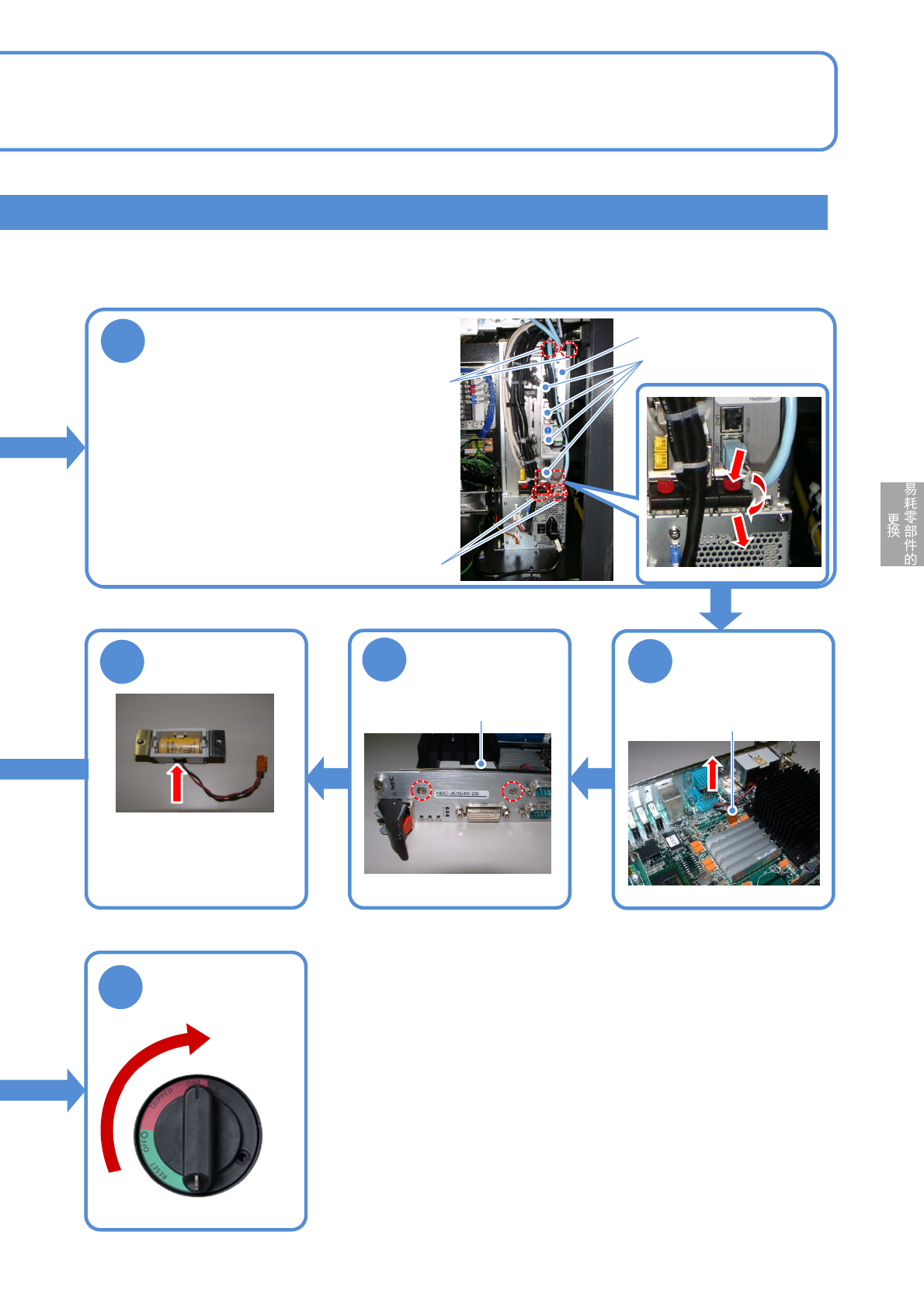

卸下CPU板
11-3-4
CPU板
螺丝
(2个)
螺丝
(2个)
解锁
电缆
蓄电池盒
5
4
2
3
9
ON
NPM-D3 EJM6DC-MB-11M-02

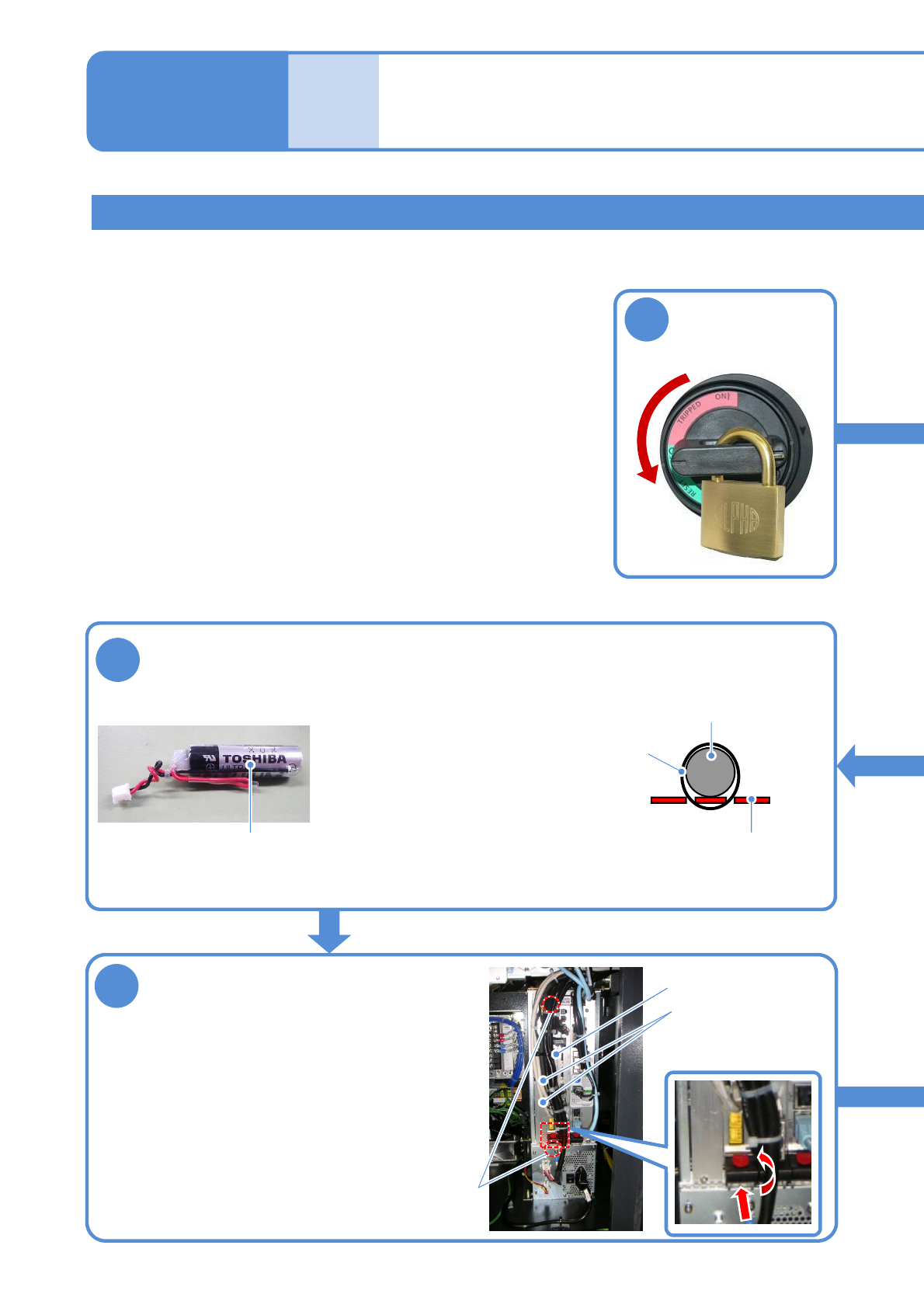

NCIO板的蓄电池更换
5
使用工具: 六角扳手(对边3 mm) 、十字螺丝刀 所需时间:30分钟
●请在2小时内完成作业。
●把NCIO板插入，往内侧提起上下
杆并固定。
●连接电缆。
●螺丝(2个)的
拧紧扭矩:240 ±20 cN·m
4
更换新的蓄电池
安装NCIO板
●更换的蓄电池使用
N610156136AA同等品。
●请使用捆扎线 (宽度2.5mm
以下阻燃级别UL94V-0、2
处) ，把蓄电池固定在板。
●连接蓄电池的连接器。
蓄电池
捆扎线
NCIO板
蓄电池
■连接断面图
1
11-3-5
主电源开关置于
OFF，上锁
OFF
NCIO板
螺丝
(2个)
电缆
蓄电池的更换 3
维修保养篇
11-3
NPM-D3 EJM6DC-MB-11M-02
NCIO板
2
●卸下电缆。
●卸下固定NCIO板的螺丝。
●按下板下部杆的按钮
(PRESS)，同时往下推杆，
拉出NCIO板。

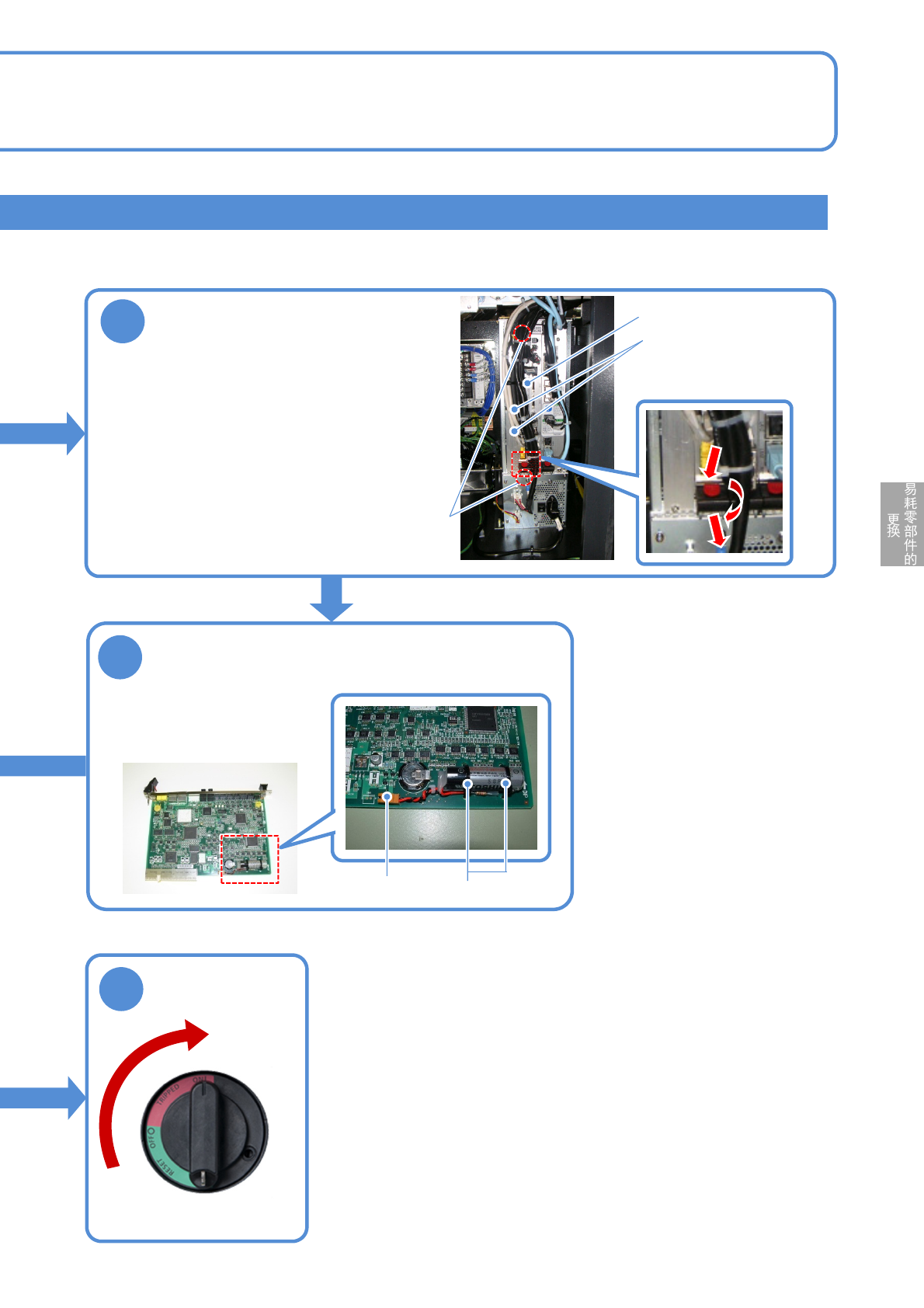

卸下NCIO板
11-3-6
螺丝
(2个)
6
3
卸下蓄电池盒
●卸下连接器。
●切断捆扎线(2处)。
捆扎线
连接器
解锁
ON
电缆
