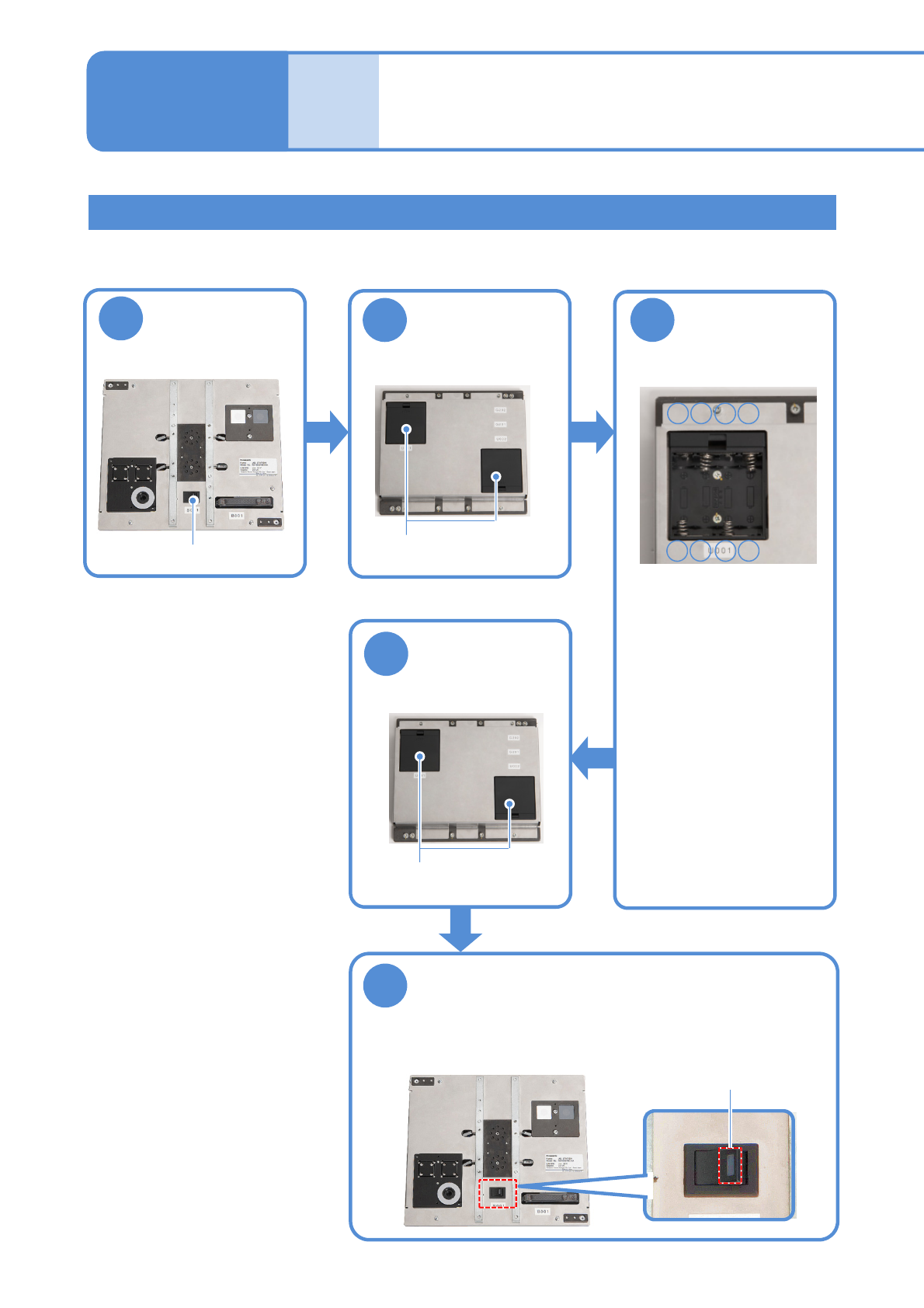

治具站的蓄电池更换
2
1
■表面
■背面
3
●更换8个5号干电池 (4个
×2处)。
●请按照电池箱的内部表示
的安装方向进行更换。
5
4
●确认LED照明是否亮灯。
■表面
电源开关置于OFF
打开电源箱的
保护盖
更换新的电池
关闭电源箱的
保护盖
电源开关置于ON
所需时间:2分钟
电池箱
－＋－
■电池箱内部
＋
＋－－＋
■背面
电池箱
电池开关
LED照明
蓄电池的更换 4
维修保养篇
11-3
NPM-D3 EJM6DC-MB-11M-02
11-3-8
FA电脑(传送皮L)的日历蓄电池的更换
●日历蓄电池的更换是属于BIOS设定的专门工作，所以请一定和本公司服务担当联络。
FA电脑(传送皮L)的UPS蓄电池的更换
●超过蓄电池的寿命继续使用，会导致在停电时，丢失生产信息，或者是容易造成硬盘的损坏。
1
3
拆卸FA电脑的盖
顺序
3
拆卸传送带L的前侧盖
●请确认传送带L的主电源为
OFF状态，然后拆下前侧
盖。
●使用六角扳手打开传送带L
的前侧盖。
●螺丝(7个)
●盖子是通过6个按钮(盖子
内部)固定的。
按钮
●在按下中央按钮的
同时，用手向前拉
前侧盖的上部。
●如果强硬拉出，则
会导致按钮破损，
因此请小心操作。
NPM-D3 EJM6DC-MB-11M-02
11-3-9
3
拆卸UPS蓄电池
的连接器
4
拆卸UPS蓄电池
5
更换UPS
●更换的蓄电池：
N510048031AA
●从盒里拿出蓄电池，拆卸
连接器后换上新的蓄电池。
6
安装UPS蓄电池
7
连接UPS蓄电池
的连接器
安装前侧盖
8
●粘贴附属在蓄电池上的标
贴，并在标贴上记载下一
次的更换日期(本次更换日
期+6年）。
9
写入UPS蓄电池的
更换日期
更换时间
标贴
●将前侧盖下侧的3处对准
盒子的插入处，然后对准
上部的3处，最后推入盖
整体。
10
安装传送带L前側的盖
螺丝
(2个)
连接器
UPS存放处
螺丝
(2个)
UPS存放处
连接器
●使用六角扳手，安装传送
带L前侧盖。
●螺丝(7个)
蓄电池的更换 5
维修保养篇
11-3
