NPM-D3 EJM6DC-MB-11M-02 维修保养篇 11 - 7 在这里，对贴装头 ( 12 吸嘴 ) 的空气过滤器芯的更换方法进行说明。 使用工具：扭矩扳手 ( N510050388AA ) 、长钻 ( 六角对边 5 mm 、 N510046662AA ) 、 六角扳手 ( 2.5 mm ) 、六角扳手 ( 2 mm ) 、扳手 ( 7 mm ) 所需时间： 135 分钟 ( 1 台贴装头 ) 寿命 ( 参考 ) ： 6000…
NPM-D3 EJM6DC-MB-11M-02
11-6-4
NPM-D3 EJM6DC-MB-11M-02
维修保养篇
11-7

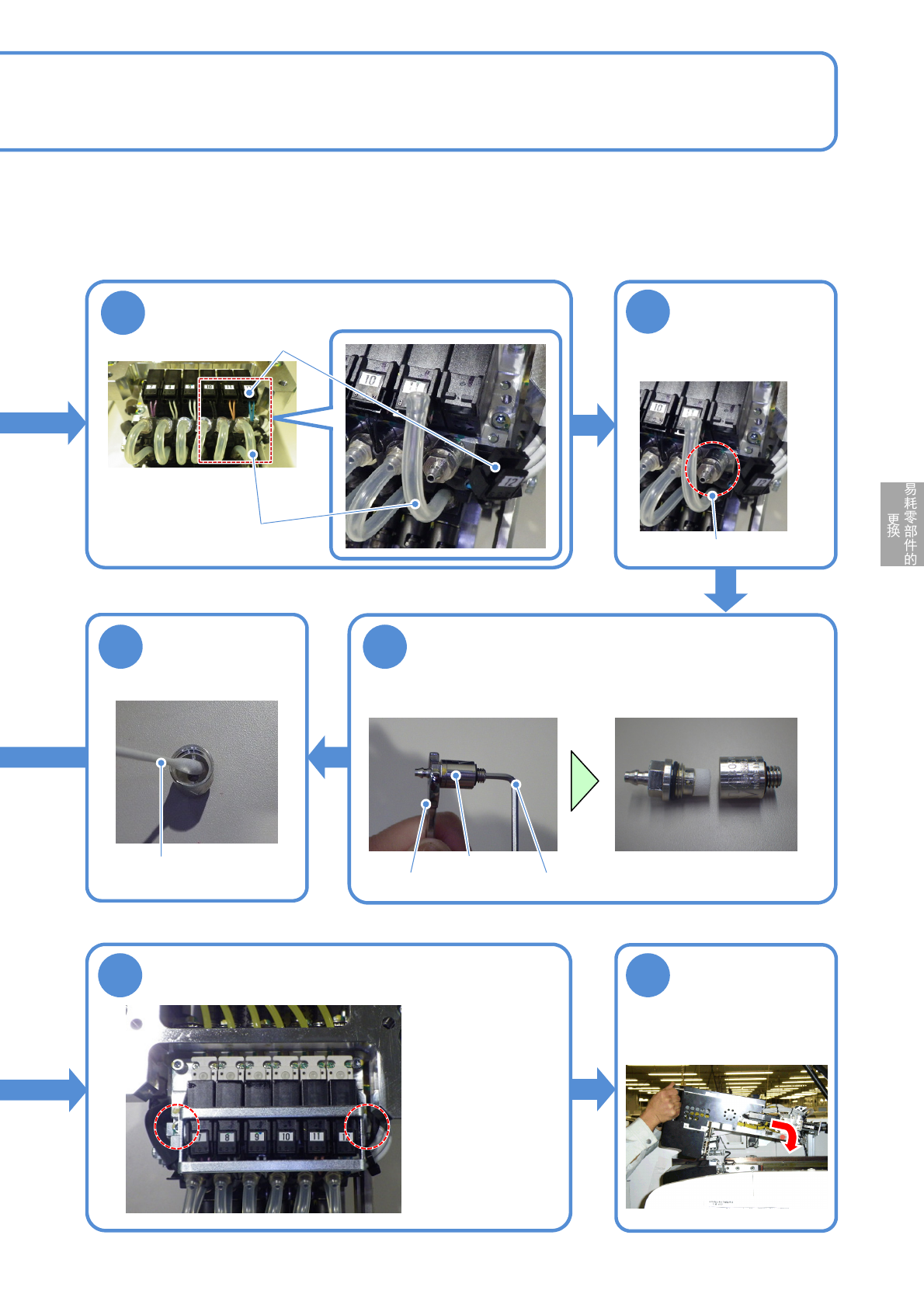

在这里，对贴装头 ( 12吸嘴 ) 的空气过滤器芯的更换方法进行说明。
使用工具：扭矩扳手 ( N510050388AA ) 、长钻 ( 六角对边 5 mm 、N510046662AA )、
六角扳手 ( 2.5 mm )、六角扳手 ( 2 mm )、扳手 ( 7 mm )
所需时间：135 分钟 ( 1台贴装头 ) 寿命 ( 参考 )：6000 [h]
1
2
卸下贴装头
(→P.10-1)
卸下托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具：六角扳手 ( 2.5 mm )
贴装头(12吸嘴)的
空气过滤器芯的更换
11-7-1
9
8
7
10
更换空气过滤器芯
●在更换空气过滤器芯时，请小心操
作。(→P.11-6-3)
●空气过滤器芯型号:
N510068213AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
●O环型号:
N510059865AA
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 ( 7 mm )
六角扳手 ( 2 mm )
安装过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
安装连接器、软管
●各12处
NPM-D3 EJM6DC-MB-11M-02
11-7-2
11 12
安装托架
●螺丝 ( 4个 )
前侧:2个
后侧:2个
使用工具: 六角扳手 ( 2.5 mm )
安装贴装头后，进
行校准
(→P.10-1)
3
4
56
卸下过滤器
使用工具: 扳手 ( 7 mm )
过滤器
●12处
连接器
软管
卸下连接器、软管
●各12处
分解过滤器
使用工具: 扳手 ( 7 mm )、六角扳手 ( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
用棉棒清扫过滤器
内部
棉棒
