NPM-D3 EJM6DC-MB-11M-02 11 - 9 -1 对贴装头 (2 吸嘴 ) 的空气过滤器芯的更 换方法进行说明。 使用工具 : 六角扳手 ( 对边 2.5 mm) ､ 棉棒 所需时间 : 5 分钟 (1 台贴装头 ) 寿命 ( 参考 ): 6000 [h] 7 盖 2 8 1 OFF SERVO O 环 ● 请使用六角扳手安装过滤器。 ●拧紧扭矩 : 0.5 ± 0.1 N ・ m 11 SERVO ON 9 10 O…
NPM-D3 EJM6DC-MB-11M-02
11-8-2
12 13
安装配线固定用托架的螺丝后，安装托架
●螺丝 ( 前侧 2个、后侧 2个 )
使用工具: 六角扳手 (2.5mm)
安装贴装头后，进
行校准
(→P.10-1)
●螺丝 ( 4个 )
3 4
5
卸下配线固定用托架的螺丝
使用工具: 六角扳手 ( 2.5 mm )
●螺丝 ( 4个 )
卸下软管
●8处
软管
卸下过滤器
●8处
使用工具: 扳手 ( 7 mm )
过滤器
6
分解过滤器
使用工具: 扳手( 7 mm )、六角扳手( 2 mm )
●使用扳手与六角扳手分解过滤器
●分解后的状态
过滤器
六角扳手扳手
NPM-D3 EJM6DC-MB-11M-02
11-9-1
对贴装头(2吸嘴)的空气过滤器芯的更换方法进行说明。
使用工具: 六角扳手 (对边2.5 mm) ､棉棒
所需时间: 5 分钟 (1台贴装头)
寿命(参考): 6000 [h]
7
盖
2
8
1
OFF
SERVO
O环
●请使用六角扳手安装过滤器。
●拧紧扭矩 :
0.5 ±0.1 N・m
11
SERVO
ON
9
10
ON
解锁
安装盖子
贴装头(2吸嘴)的
空气过滤器芯的更换
维修保养篇
11-9
更换空气过滤器芯
●在更换空气过滤器芯时，请小心
操作。(→P.11-6-3)
●过滤器芯型号: N510059196AA
●请确认O环没有发生劣化。当发
生劣化时，请更换。
●O环型号: N510059865AA
空气过滤器芯
NPM-D3 EJM6DC-MB-11M-02
11-9-2
3
●更换过滤器时，请注意不要向X轴
的线性刻度保护盖施加压力。
(否则会因盖变形，而导致与线性刻
度读取贴头产生干涉）

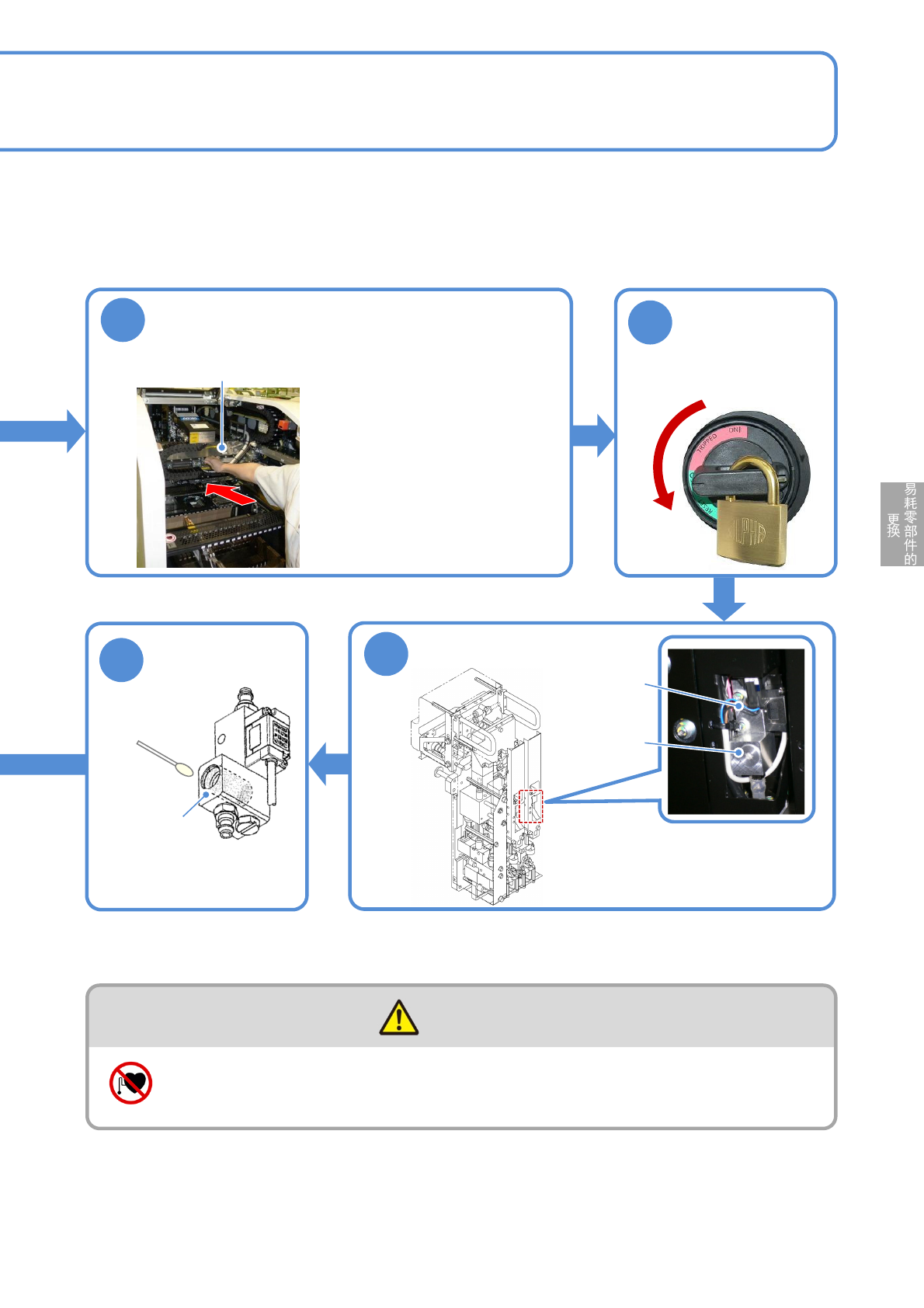

将需要更换的贴装头的X轴推到相反侧
线性标尺
保护盖
4
OFF
6
清扫安装过滤器的
部位
5
●请使用六角扳手，将盖整个取下。
●在每个贴装头上各安装了一个(共2 个)
真空传感器。
真空传感器
盖
安装过滤器
的部位
警告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
主电源开关置于
OFF，上锁
卸下盖子
●请使用棉棒清除残留在内
部的脏污。
●更换前侧贴装头时，请将前侧的贴
装头推向后面。然后从后面进行更
换作业。
