NPM-D3 EJM6DC-MB-12M-02 12-3 -2 设置面补正治具 关闭安全盖 伺服开关置于 ON 5 6 7 + 8 8 ( 贴装头移动到退避位置 ) 可动轨道 基准轨道 基准轨道 面补正治具 面补正治具 ①轨道 1 、轨道 2 都对准基准轨道上的 基准 标记 (a) 和面补正治具的边缘来 设置。 ( 左 → 右流动、右 → 左流动都同样。 ) 基准标记 (a) 基准标记 (a) 面补正治具边缘 面补正治具边缘 基准标记 …
NPM-D3 EJM6DC-MB-12M-02
+
对12吸嘴贴装头的面补正ＸＹ的校准方法进行说明。
轻量16、8、2吸嘴贴装头、点胶头都为共通。检查头时，参照(→P.12-15)
●请在双轨模式进行校准作业。 (→ P.10-2)
●用手把面补正治具放到设备的左侧或右侧的传送带进行操作。
(面补正治具: N210141055AA 、2枚)
●同时进行轨道1、轨道2的校准作业。
●进行校准作业时请勿切断设备电源。
●面补正之前，请先卸下所有的基板支撑销。
●请在容易操作的前侧进行操作。
确认设备内没有基板
●显示「错误」时，取出设备内的基板
后再次进行。
1

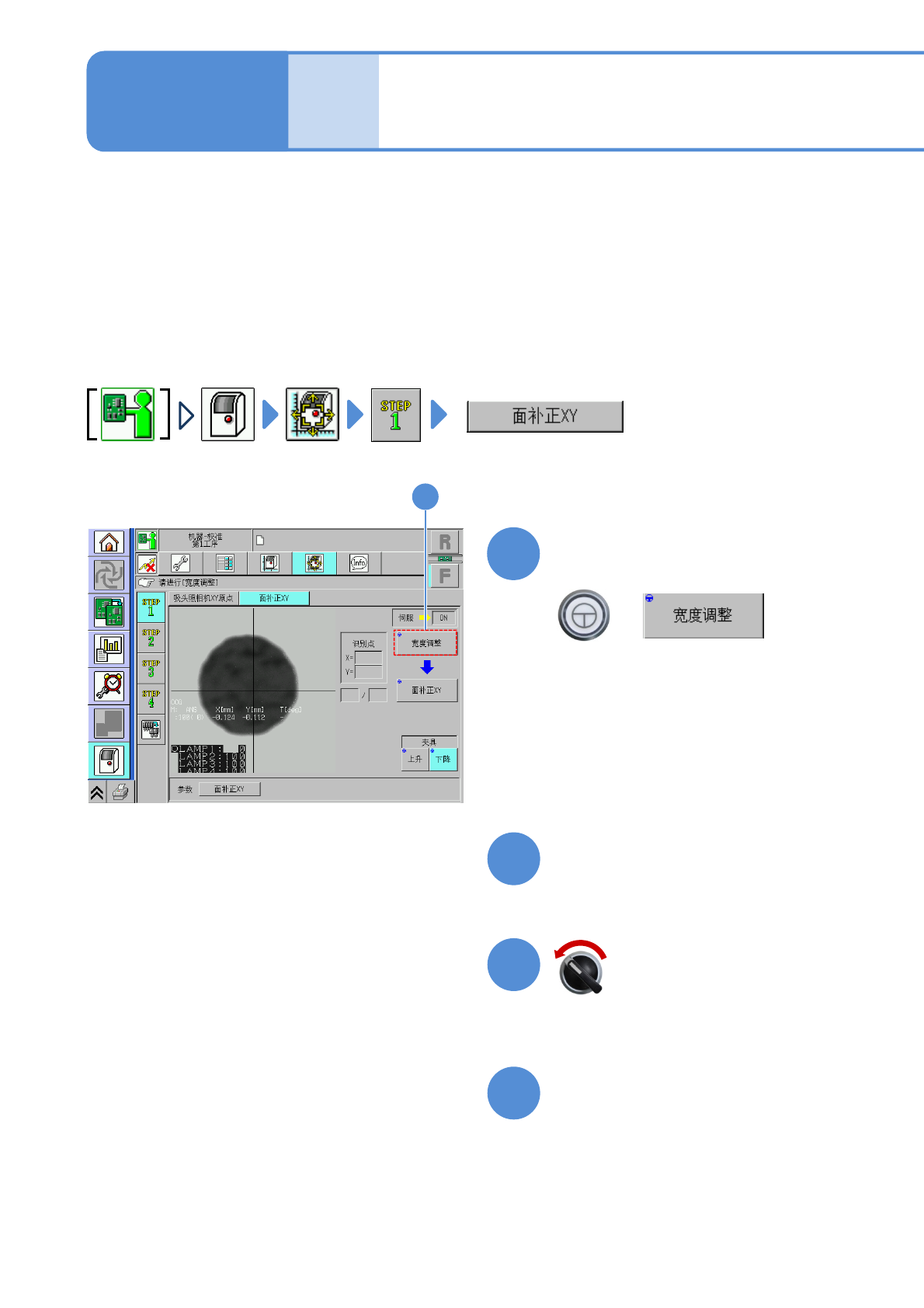

12-3-1
面补正XY 1
维修保养篇
12-3
1
(将执行宽度调整)
(贴装头移动到退避位置)
准备第1次的面补正XY
关闭安全盖
伺服开关置于OFF
2
4
3
NPM-D3 EJM6DC-MB-12M-02

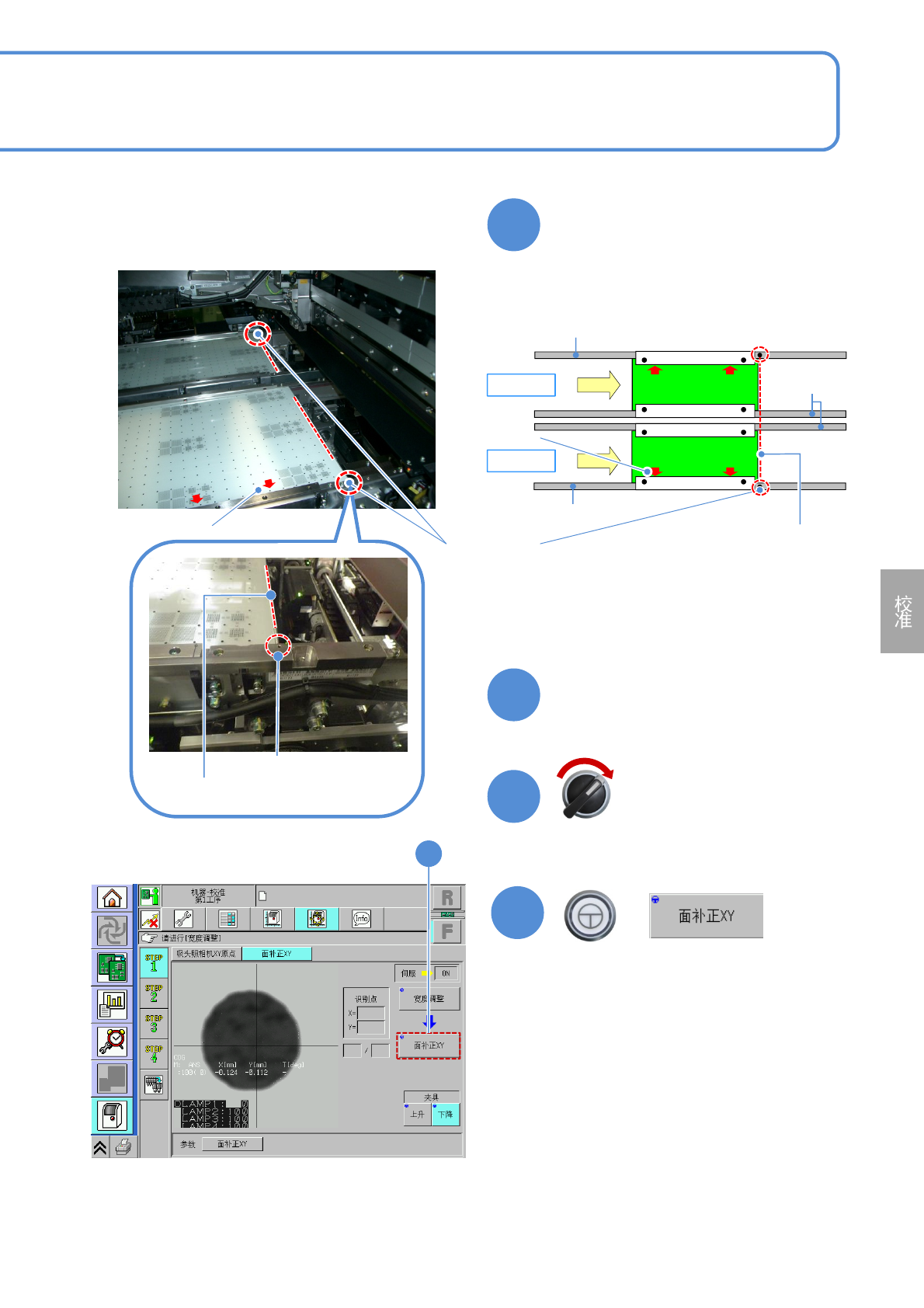

12-3-2
设置面补正治具
关闭安全盖
伺服开关置于ON
5
6
7
+
8
8
(贴装头移动到退避位置)
可动轨道
基准轨道
基准轨道
面补正治具
面补正治具
①轨道1、轨道2都对准基准轨道上的基准
标记(a)和面补正治具的边缘来设置。
(左→右流动、右→左流动都同样。)
基准标记(a)
基准标记(a)
面补正治具边缘
面补正治具边缘
基准标记(b)
基准标记(b)
②把面补正治具的基准标记(b)设置在基准
轨道侧。
③使基准轨紧贴到治具上。
LANE2
LANE1
NPM-D3 EJM6DC-MB-12M-02

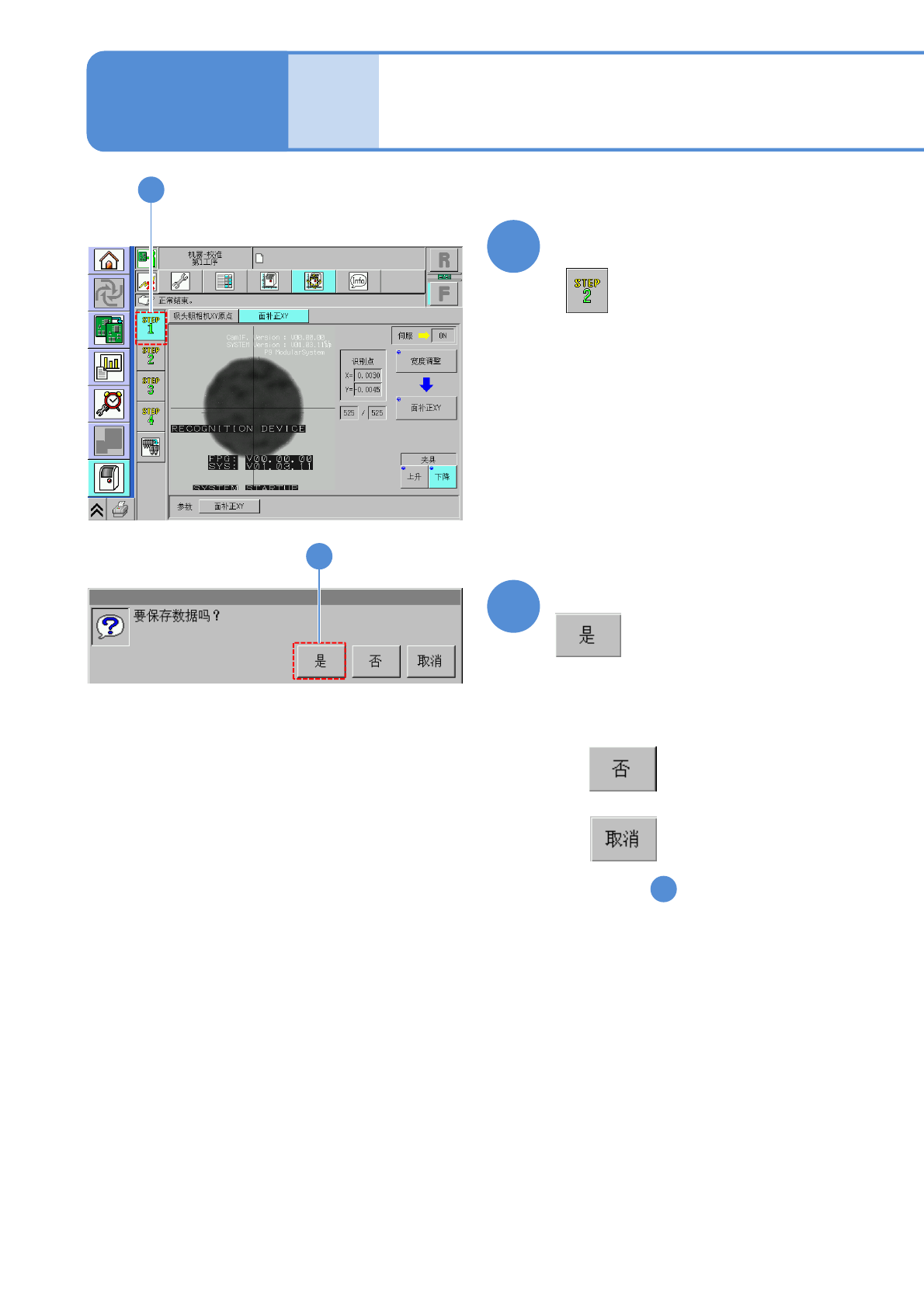

12-3-3
确认是否已正常结束
面补正XY 2
维修保养篇
12-3
确认提示
(面补正XY数据被保存)
●不保存时
●取消时
(仍然是 的画面)
9
10
9
10
9
