N7201A588C - 第369页
NPM-D3 EJM6DC-MB-12M-02 12-4 -8 6 确认是否正常结束 ●正常的时候，各点胶嘴位置的 显示会从「 - 」转换 到「 OK 」。 ( 把点胶头移动到操作位置 ) + 6 7 8 9 10 ( 完成面补正 Z) + 确认提示 确认是否正常结束 ( 把点胶头移动到操作位置 ) + + 确认提示 ( 开始试贴单元高度的校准 ) 10 确认正常结束后，选择执行面补正 Z 的另一方的工作台，反复 ～ 的操作 2 9 8
NPM-D3 EJM6DC-MB-12M-02
12-4-7

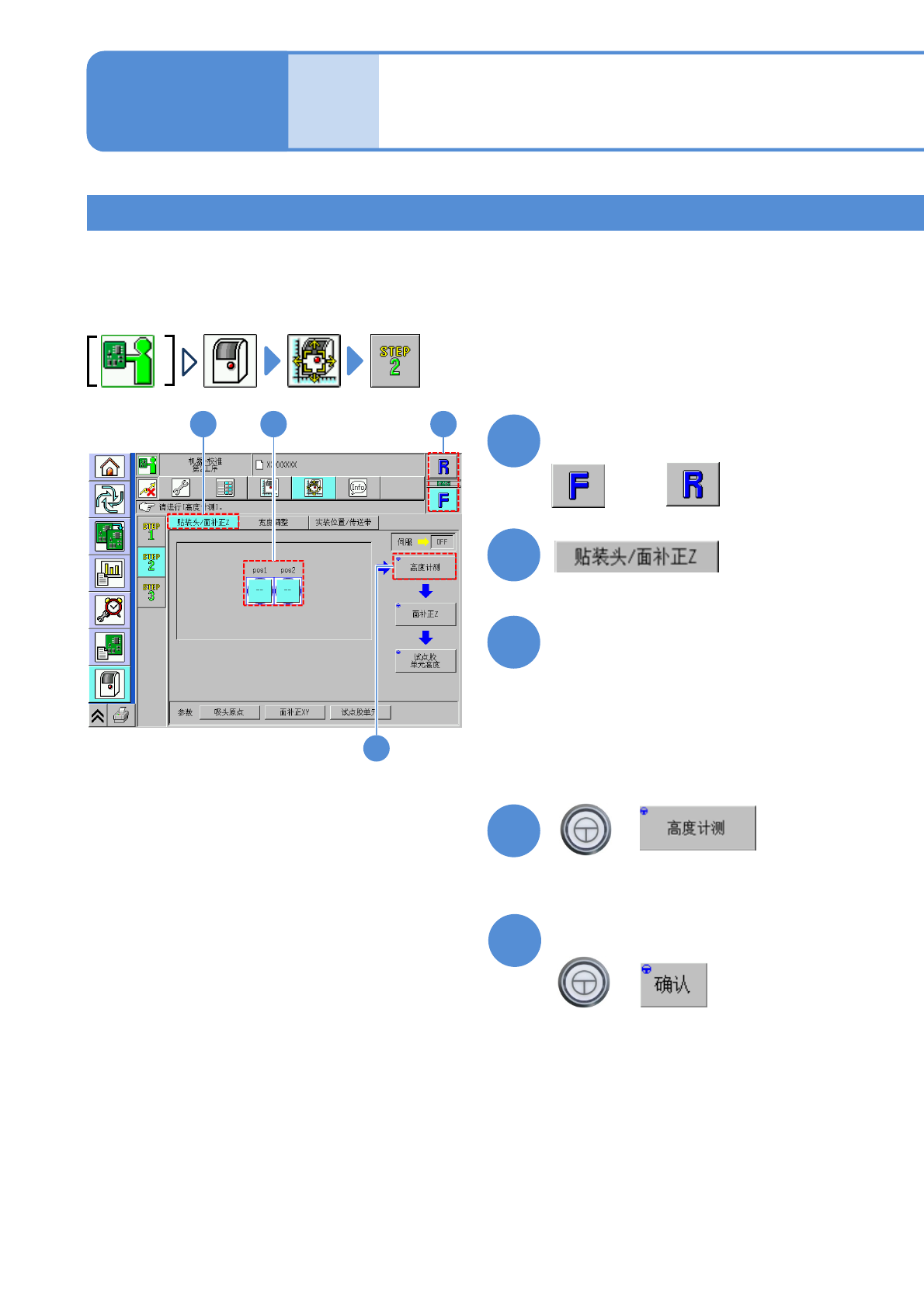

贴装头 / 面补正Z4
维修保养篇
12-4
●事先把贴装头安装到带有校准用点胶嘴(7202号点胶嘴)的螺旋单元上，通过排出确认之后，充入粘着剂。
(→『操作篇』P.3-4)
●在实施校准之间，请确认在点胶嘴先端是否有粘着剂。如有的话，有可能无法正确地测量高度偏移量。
点胶头 １
2
选择进行面补正Z的贴装头
1
或
2 13
+
4
3
选择测量高度的点胶嘴位置
●原始画面会自动选择了所有点胶嘴位置。
请按钮来解除不进行校准的点胶嘴位置。
●可自由选择点胶嘴位置的数量。
4
(把点胶头移动到操作位置)
5
(完成高度计测)
+
确认提示
NPM-D3 EJM6DC-MB-12M-02
12-4-8
6
确认是否正常结束
●正常的时候，各点胶嘴位置的
显示会从「-」转换到「OK」。
(把点胶头移动到操作位置)
+
6
7
8
9
10
(完成面补正Z)
+
确认提示
确认是否正常结束
(把点胶头移动到操作位置)
+
+
确认提示
(开始试贴单元高度的校准)
10
确认正常结束后，选择执行面补正
Z的另一方的工作台，反复 ～
的操作
2 9
8
NPM-D3 EJM6DC-MB-12M-02
12-4-9

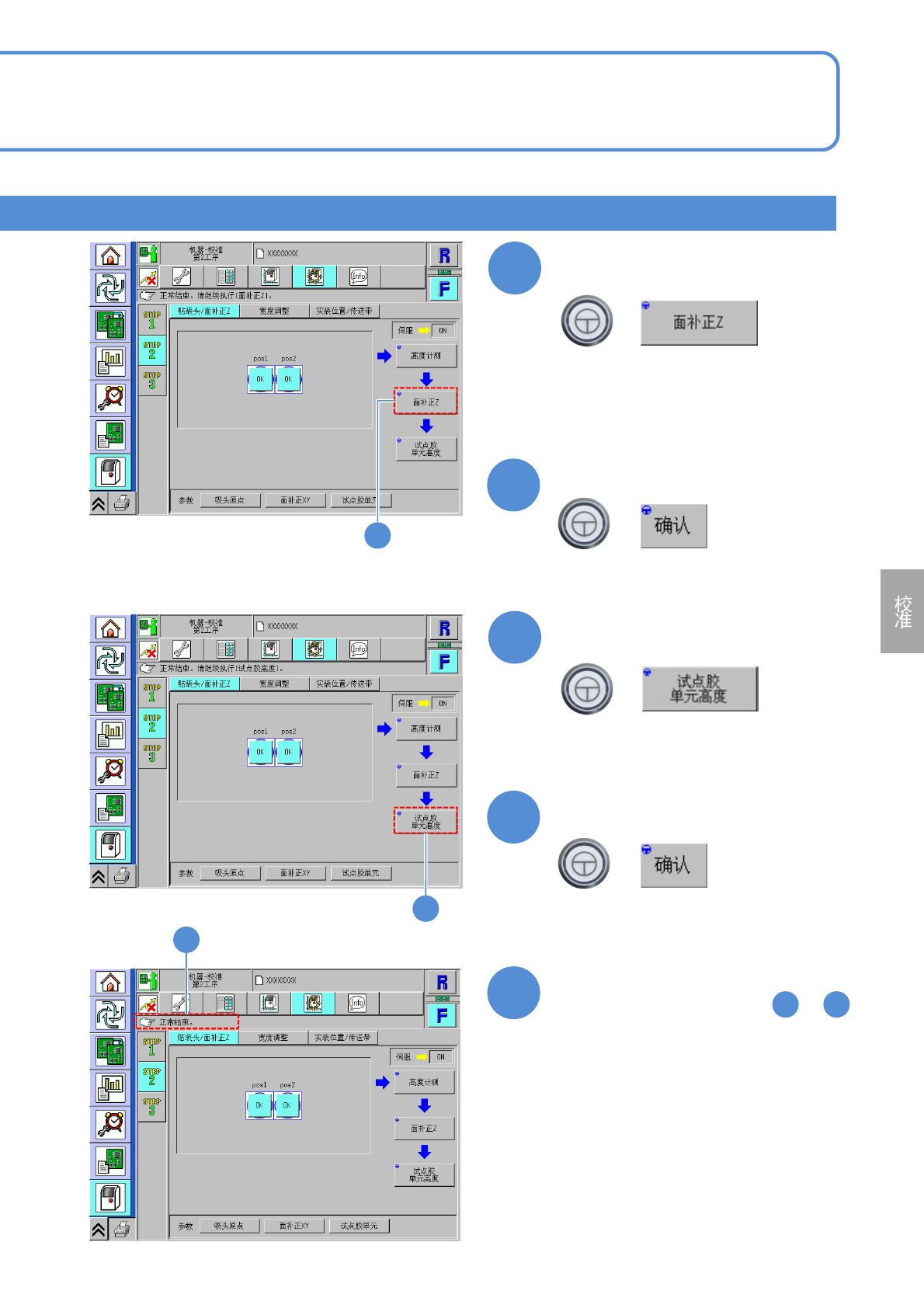

贴装头 / 面补正Z5
维修保养篇
12-4
点胶头 2
确认是否正常结束
11
11
12
13
确认提示
(能够保存面补正Z的数据)
(把点胶头移动到操作位置)
+
确认提示
12
注意
实施本校准时，在基准点及轨道上可能沾上粘着剂，请用棉纱布等来擦干净。
