NPM-D3 EJM6DC-MB-12M-02

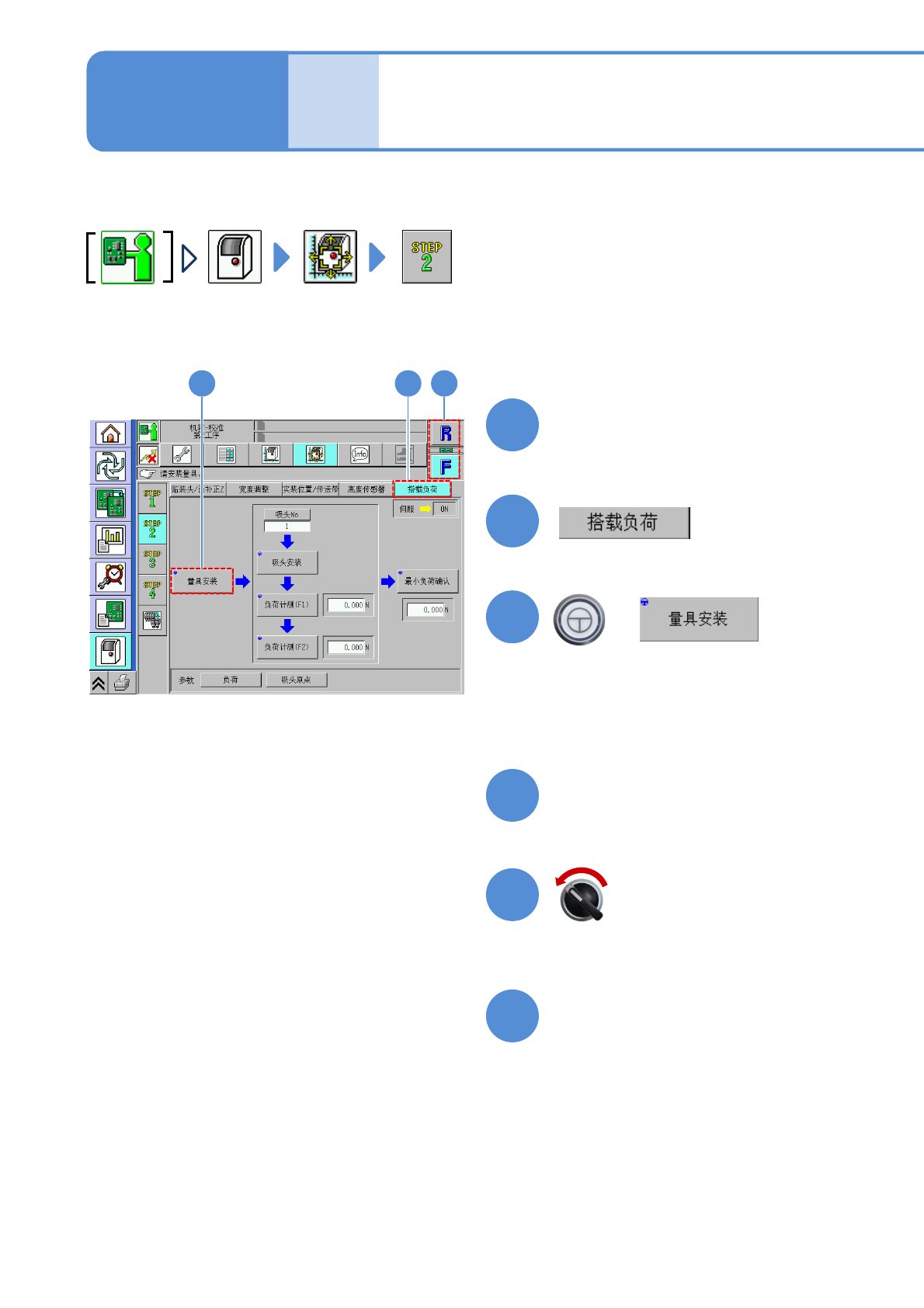

贴装负荷
以下操作方法只限于2吸嘴贴装头。
12-8-1-1
选择工作台
●选择进行校准的工作台。
2 13
+
贴装负荷 1
维修保养篇
12-8-1
打开安全盖
准备安装治具
伺服开关置于OFF
1
2
3
6
5
4
(将执行宽度调整)
(贴装头移动到退避位置)
NPM-D3 EJM6DC-MB-12M-02

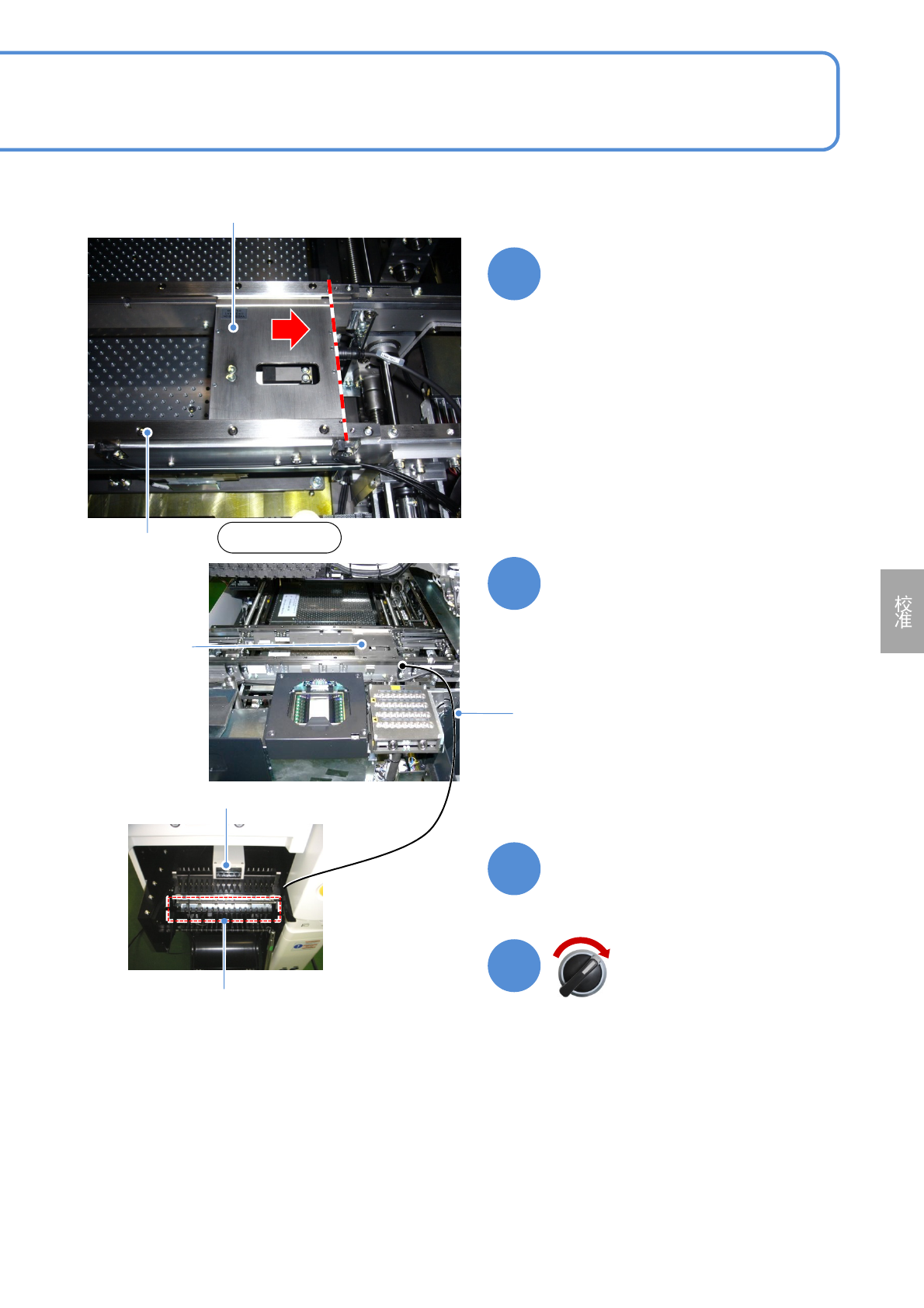

设置贴装负荷测定治具
●把治具推压在轨道的基准侧进行设定，
使治具的右端对准传送带的基板夹具端
面。
贴装负荷测定治具
把电源线插入交换台车的电源供
给部分的任何一个插座
负荷测量仪表
上面轨道
前侧
12-8-1-2
电源供给部
配线时要注意不要干扰到贴装头。
(以照片为参考，注意吸嘴交换器和裸电缆之间的
配线)
贴装负荷测定治具
关闭安全盖
伺服开关置于ON
7
8
9
10
NPM-D3 EJM6DC-MB-12M-02

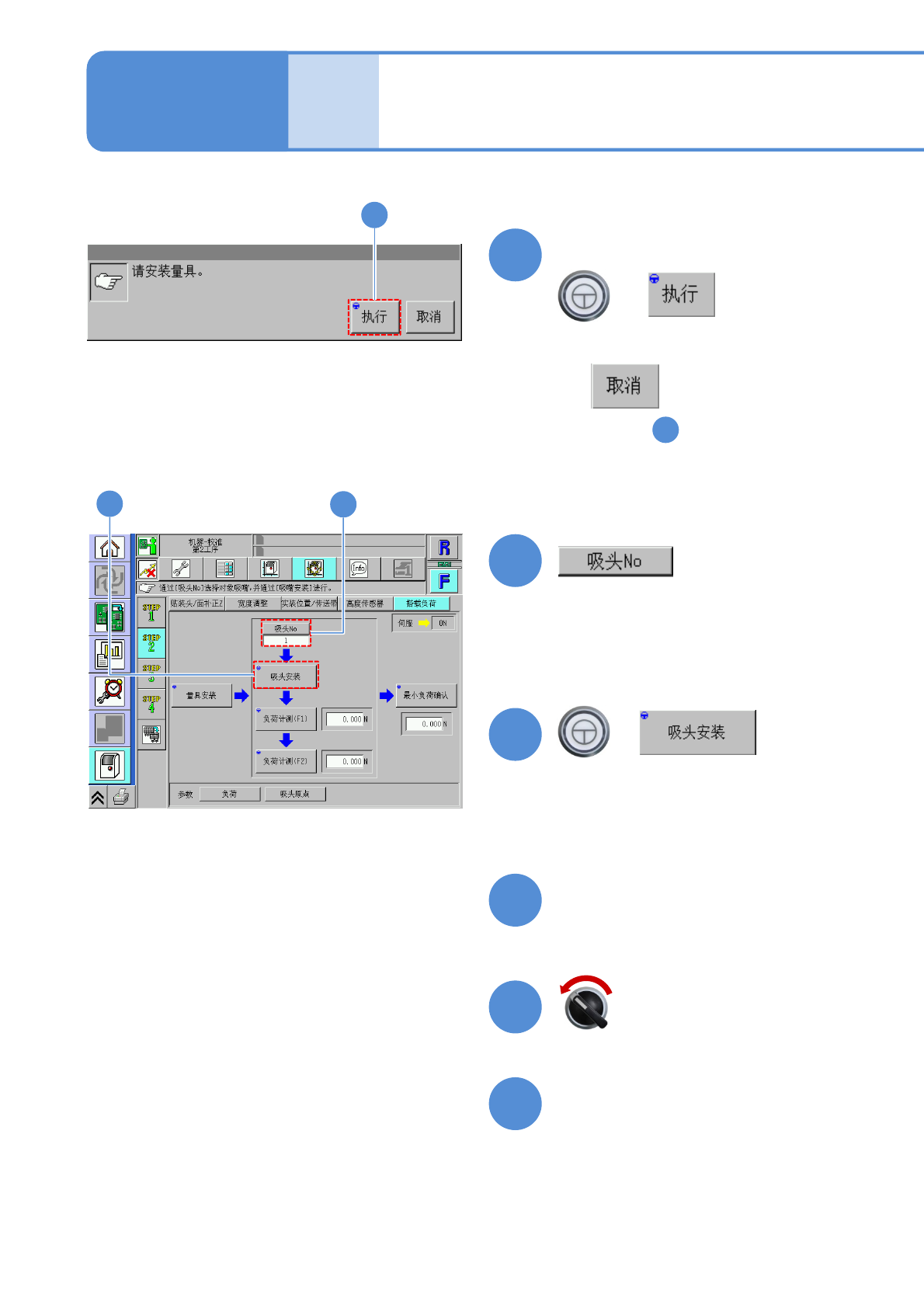

贴装负荷
12-8-1
-3
确认的提示
●取消时
(仍然是 的画面)
1
(每按一次，吸嘴位置No.会变化)
●选择进行校准的位置。
+
+
贴装负荷 2
维修保养篇
12-8-1
打开安全盖
准备安装吸嘴
伺服开关置于OFF
11
12
13
15
16
14
11
12
13
(贴装头移动到作业位置)
