NPM-D3 EJM6DC-MB-12M-02 关闭安全盖 在吸嘴交换器安装吸嘴 + ■取消时 ( 仍然是 的画面 ) 确认提示 12-17 -2 ●所使用的吸嘴 吸嘴 贴装头数量 交换器 位置 吸嘴 种类 8 11 号 230C 3 1002 + 确认是否已正常结束 1 8 9 伺服开关置于 ON ( 进行校准作业 ) 7 6 5 8 9 ( 进行校准作业 )

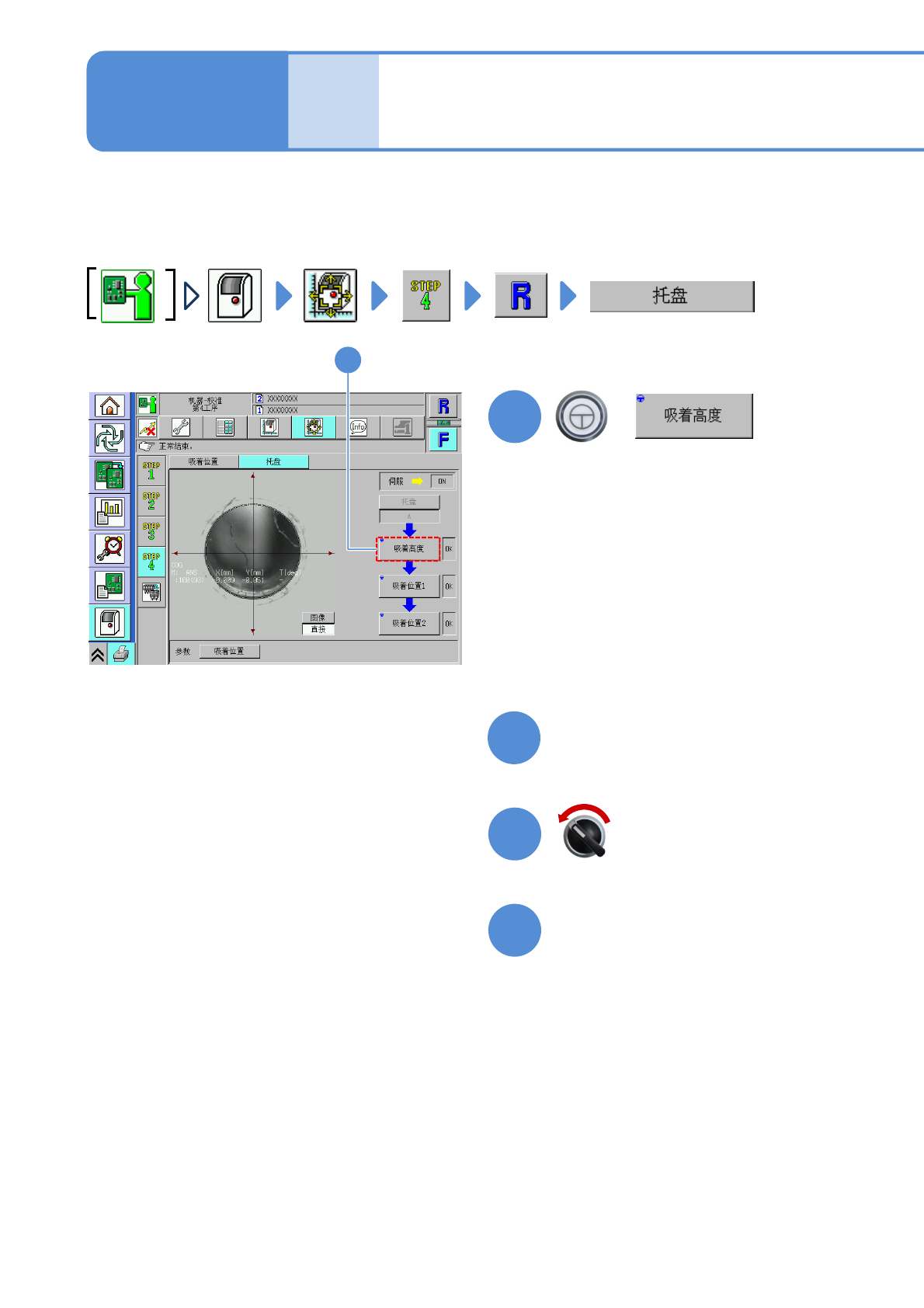

NPM-D3 EJM6DC-MB-12M-02
12-17-1
准备安装吸嘴
打开安全盖
对托盘的校准方法进行说明。
●托盘料架没有设置时不可进行操作。
●也适用于8吸嘴贴装头､2吸嘴贴装头。
1
1
2
3
4
+
伺服开关置于OFF
托盘 1
维修保养篇
12-17

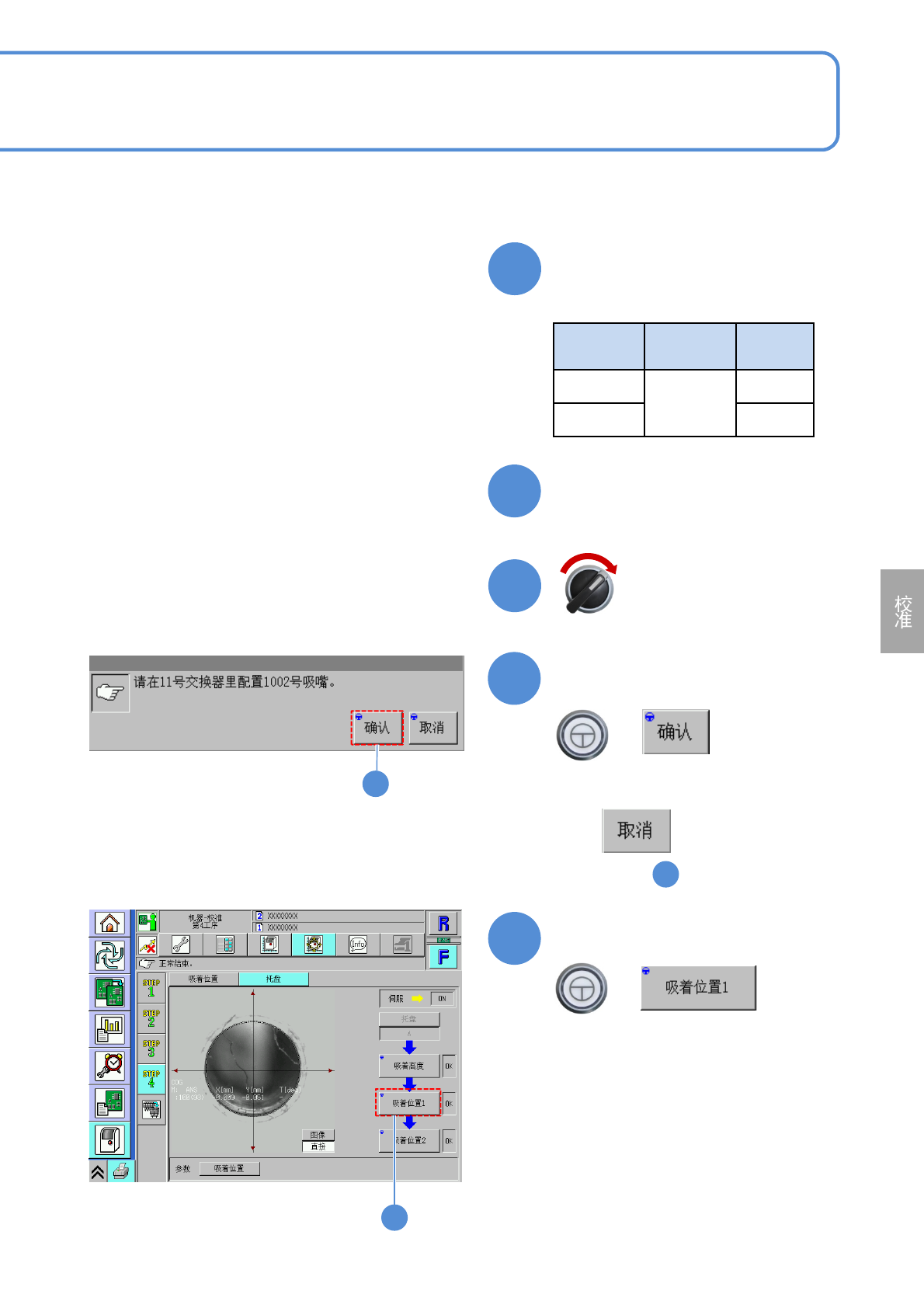

NPM-D3 EJM6DC-MB-12M-02
关闭安全盖
在吸嘴交换器安装吸嘴
+
■取消时
(仍然是 的画面)
确认提示
12-17-2
●所使用的吸嘴
吸嘴
贴装头数量
交换器
位置
吸嘴
种类
8
11号
230C
3 1002
+
确认是否已正常结束
1
8
9
伺服开关置于ON
(进行校准作业)
7
6
5
8
9
(进行校准作业)

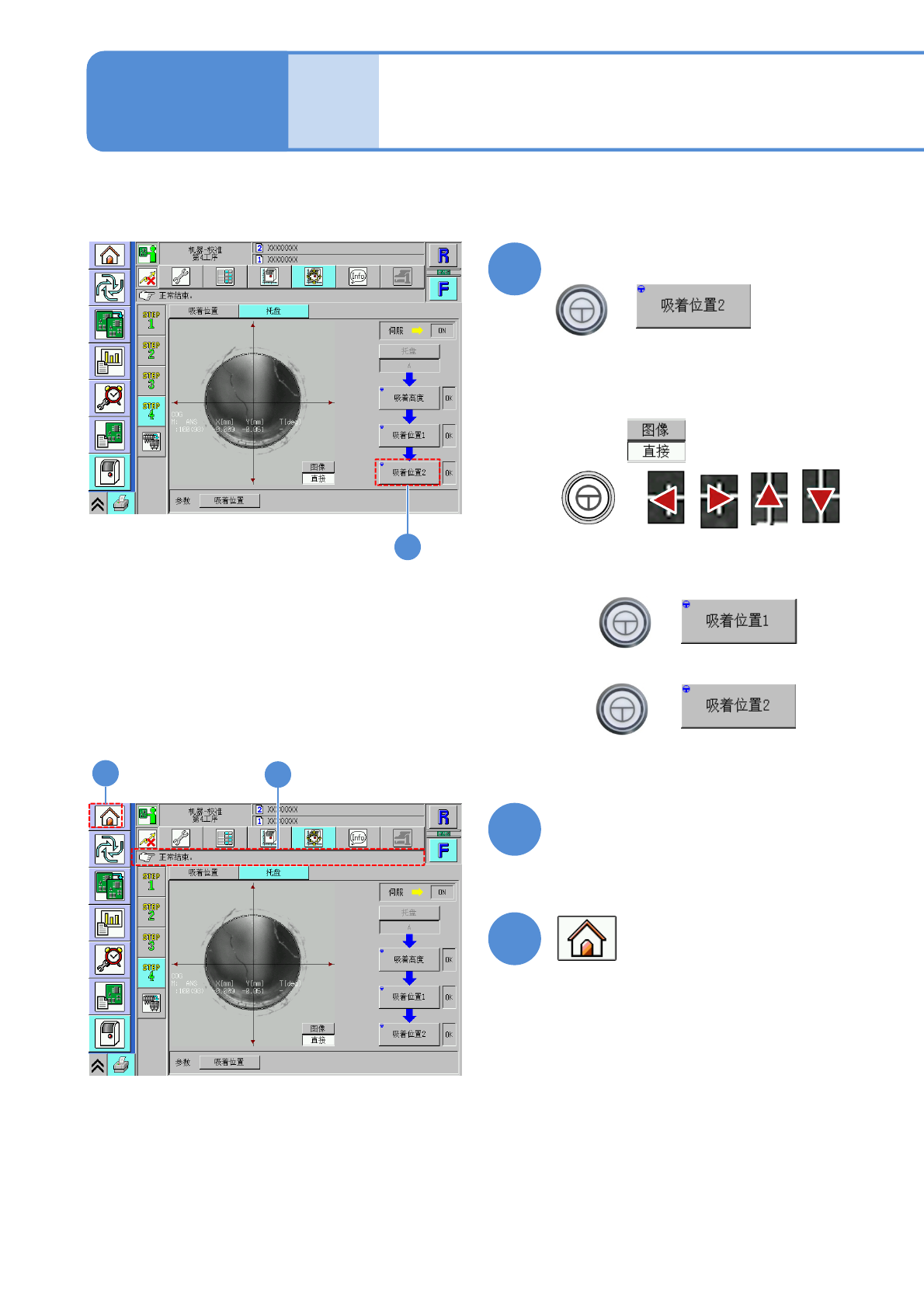

NPM-D3 EJM6DC-MB-12M-02
确认是否已正常结束
+
●识别错误时，
12-17-3
或者
+
+
确认是否已正常结束
通过调节，使识别图像对准中央附近。
然后，按以下操作键。
切换为
+
10
11
12
10
11
12
(进行校准作业)
托盘 2
维修保养篇
12-17
