NPM-D3 EJM6DC-MB-12M-02 12-19-1 -8
NPM-D3 EJM6DC-MB-12M-02
精度验证
12-19-1
-7
概略工程
有关点胶头精度测定顺序的说明。
点胶头的精度验证，使用专用的MCDATA
(生产程序) 。
1.准备生产 ・将校准DATA (DVD-ROM) 保存进SD卡
・点胶准备
■工程
3.确认计测结果 ・选择MCDATA (生产程序)
・点胶
・确认点胶结果
1)
2.确认计测和反映
(登录偏移值)
・选择MCDATA (生产程序)
・点胶
・确认和反映点胶结果
1)
MCDATA(生产程序)
●有关检查头模式，比如DIS-8F是指前侧：点胶头，后侧：8吸嘴贴装头，编带料架供给部。同样DIS-2T是
指，前侧：点胶头，后侧：2吸嘴贴装头，托盘料架供给部。
检查头模式
DIS-LW16F LW16-DIS
DIS-12F 12-DIS
DIS-8F 8-DIS
DIS-8T 2-DIS
DIS-2F —
DIS-2T —
主要的检查头及供给部的构成(代表例)
MCDATA (生产程序) 保存在设备附带的DVD-ROM (机器的系统 / 识别 / LNB系统光盘) 中。
请参照与DVD-ROM同包装的MCDATA一览文件，根据设备类型选择MCDATA，将其拷贝到SD卡中后再读
入到本机中。
SD卡请由客户准备。
如果将已经读取进设备的MCDATA覆盖保存进SD卡，SD卡的MCDATA将不能动作。如果不小心执行了覆
盖保存，请从DVD-ROM重新复制。
当因为更换贴装头等原因，而需要已MCDATA一览中没有记载的构成验证精度时，请与本公司联络。
注意
概要 5
(点胶头)
维修保养篇
12-19-1
LW16: 轻量16吸嘴贴装头
F: 编带料架规格
T: 托盘料架规格
1)请对轨道1/轨道2都进行确认。
NPM-D3 EJM6DC-MB-12M-02
12-19-1-8
NPM-D3 EJM6DC-MB-12M-02
精度验证

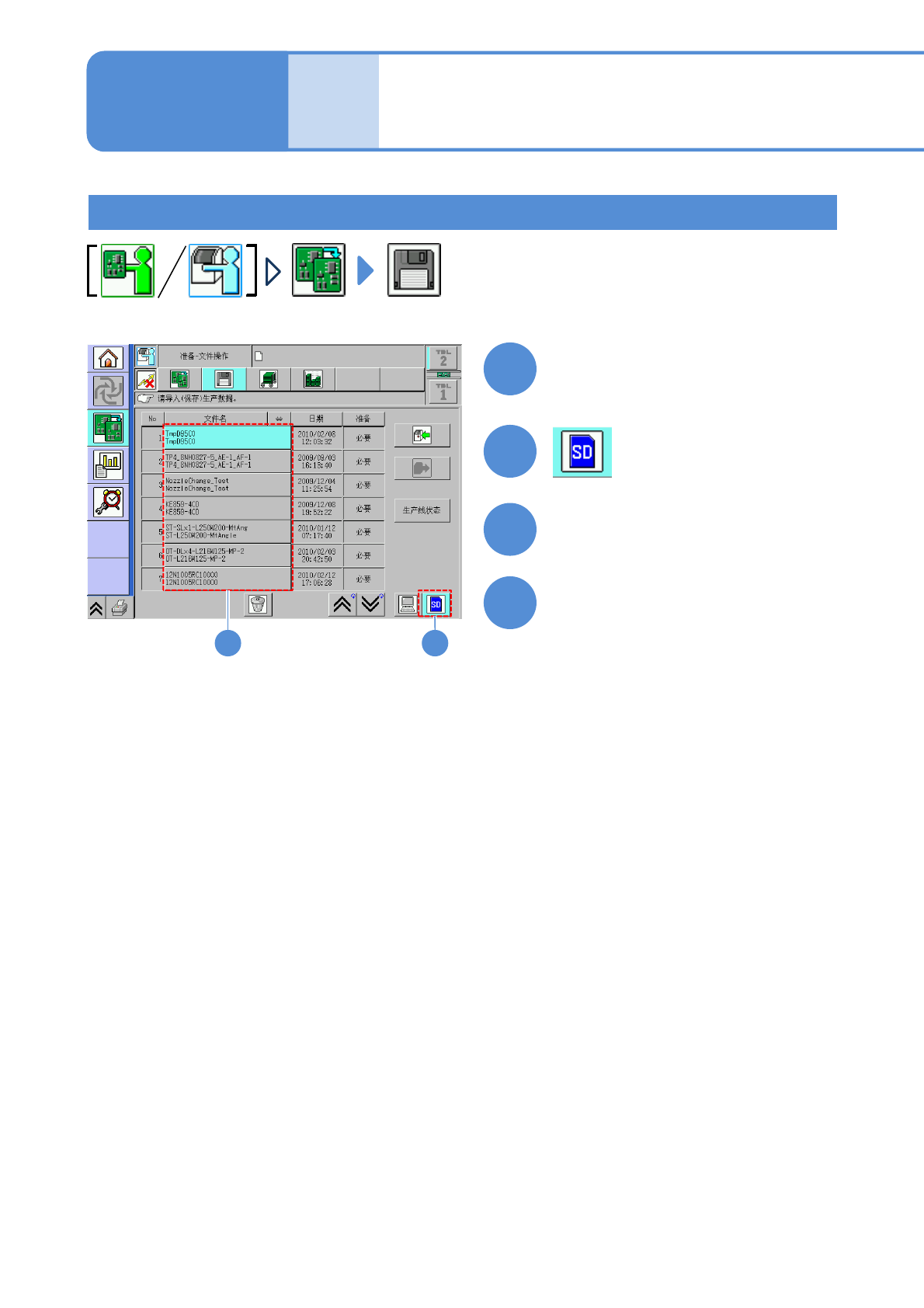

生产准备 1 (MCDATA:生产程序的选择)
3
12-19-2-1
2
1
2
设置拷贝了MCDATA的SD卡
3
选择MCDATA
●和通常的生产数据一样读取。
4
读取MCDATA
详细工序 1
(贴装头)
维修保养篇
12-19-2
(→ P.12-19-1-1‘■MCDATA的种类’)
