NPM-D3 EJM6DC-MB-12M-02 精度验证 3 12-19-2 -3 治具元件安装后的玻璃基板 JIG_BGA 贴装后的玻璃基板 背景板 ( 黒色海绵 ) 准备玻璃基板 生产准备 3 ( 准备验证所需材料 ) ①准备用来确认贴装精度的玻璃基板组件 (N610108752AA) 。 ( 随机附带玻璃基板、背景板、镜子 ) 元件 背景 JIG_BGA 黒色海绵 ( 按照背景板原样设置 ) 治具元件 : ER JJ0 2AAAA…
NPM-D3 EJM6DC-MB-12M-02
生产准备 2 (准备验证所需材料)
2
1
顺序
把吸嘴设置在吸嘴
座
(此操作与通常生产作业相
同)
设置元件
12-19-2-2
3

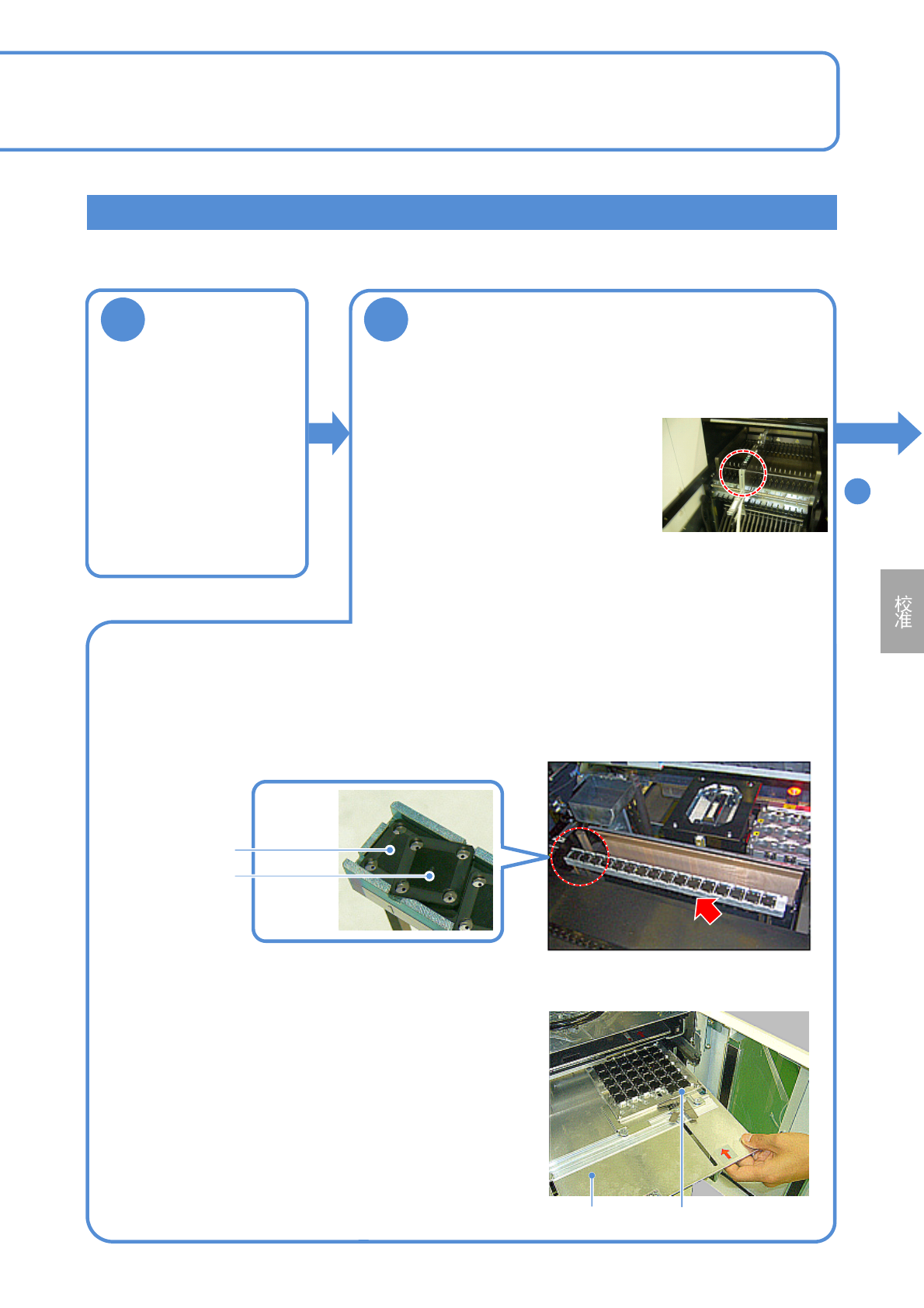

将治具元件设置到料架，安装到7号插
槽中。
●前后轴进行贴装时，设置在前后侧。
●根据需要适当进行编带料架凹槽的
校正。
(此操作与通常生产作业相同)
■芯片时
从托盘取出JIG_BGA (N610087876AA) ，设置到供给台N610074266AA) 。
●排列后搭载，使JIG_BGA不倾斜。
●供给台由2段构成，可以搭载16个x2 段的JIG_BGA。
第1段
第2段
① 将元件设置到每个托盘(收纳铝盒)的托盘夹盘上。
② 将托盘夹盘设置到托盘料架的槽1上。(这项作业与通常的
生产准备相同)
● 将托盘(收纳铝盒)设置到从后侧看起时的右侧。
● 注意设置方向。
(JIG_BGA单品不具有方向性。)
托盘(收纳铝盒)
托盘夹盘
■将JIG_BGA供给台设置到交换台车上时
■将JIG_BGA设置到托盘料架上时
NPM-D3 EJM6DC-MB-12M-02
精度验证
3
12-19-2-3

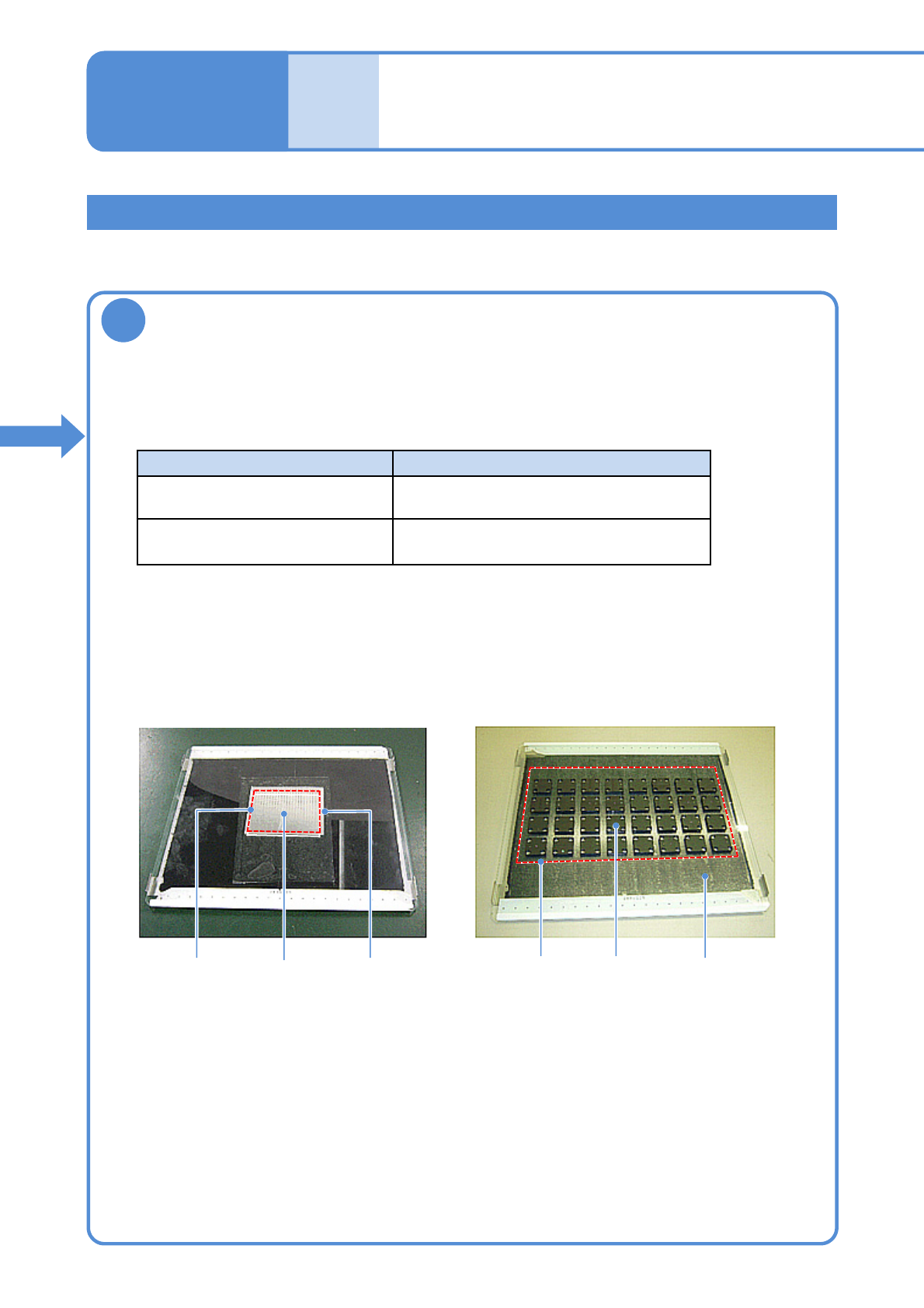

治具元件安装后的玻璃基板
JIG_BGA贴装后的玻璃基板
背景板
(黒色海绵)
准备玻璃基板
生产准备 3 (准备验证所需材料)
①准备用来确认贴装精度的玻璃基板组件(N610108752AA)。
(随机附带玻璃基板、背景板、镜子)
元件 背景
JIG_BGA
黒色海绵
(按照背景板原样设置)
治具元件: ERJJ02AAAAAV，
0402R等
将镜子放入玻璃与背景板之间。
(参照随机附带在玻璃基板组件上的步骤说明)
治具元件
●粘贴到贴装元件的区域(大致位于下图的虚线框内)
●注意不要盖住玻璃两端的识别标记。
●注意不要让气泡进入。
②相应需要验证精度的元件，准备背景。
③在玻璃基板上粘贴双面胶带。
镜子贴装区域
JIG_BGA
贴装区域
详细工序 2
(贴装头)
维修保养篇
12-19-2
NPM-D3 EJM6DC-MB-12M-02
贴装确认和反映 (贴装)
ENABLING
321
(第1层)
(第2层)
12-19-2-4

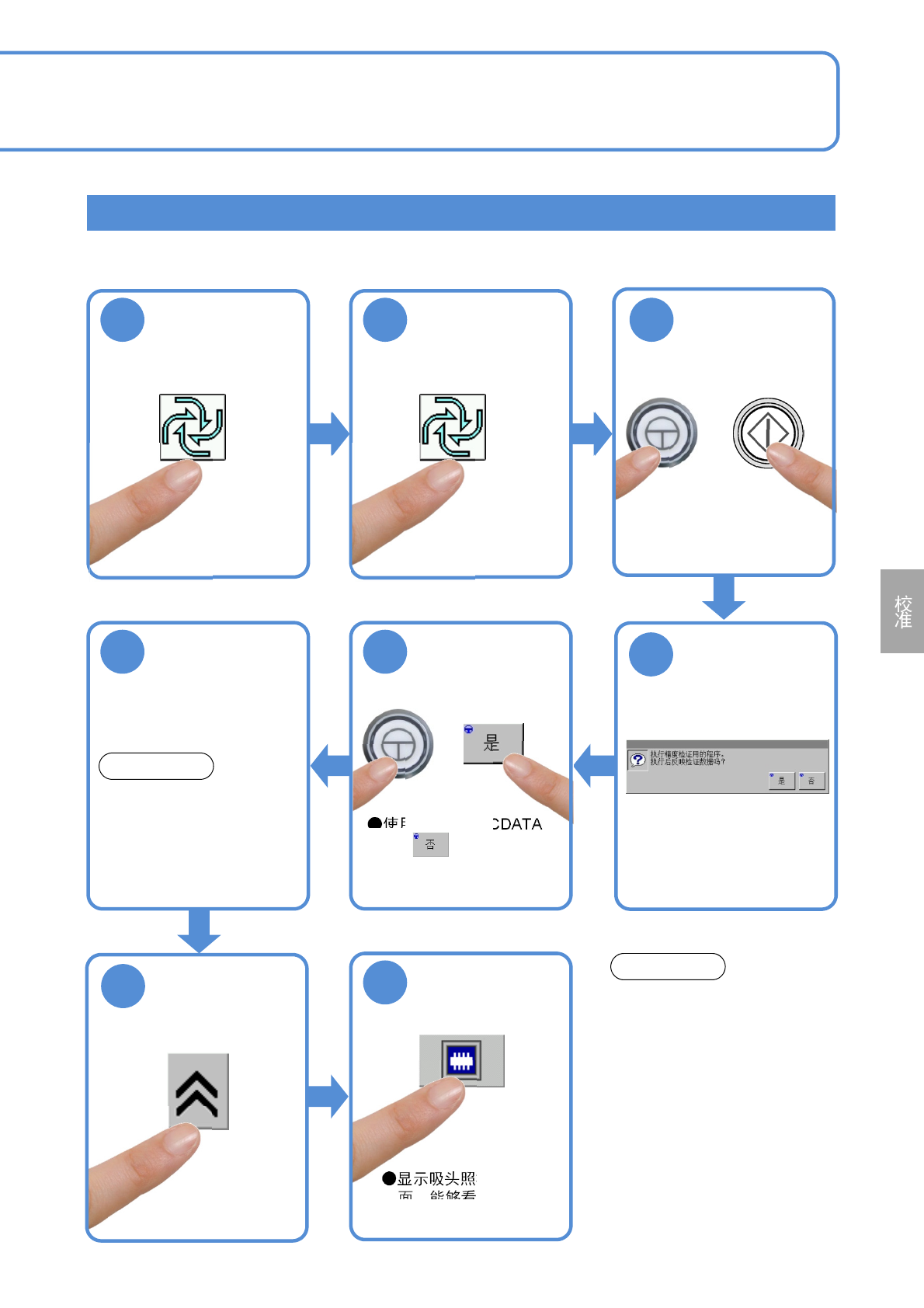

传入玻璃基板
●生产准备完毕后，一传
入玻璃基板，就开始生
产。
连接设备时，请把邻接的
设备的基板宽度设定为216
mm，从上游侧的设备传入
基板。
注意
4
56
●显示吸头照相机的画
面，能够看到计测中
的芯片。
7
在精度验证动作中，请不要按
STOP按钮。
否则，将不能在精度验证动作的
中途开始重新操作。
注意
8
确认信息
●使用精度验证MCDATA
时:
(→ P.12-19-1
-1 ‘■验证数
据的反映’)
ENABLING
