NPM-D3 EJM6DC-MB-12M-02 12-19-2 -8 贴装结果的确认 原因 处理方法 要贴装的元件恶化 请确认 JIG_BGA 表面是否有伤痕或污垢 没有使用正确的治具元件 确认治具元件 是否使用 1005C 实际元件 确认治具元件 贴装头轴破损 请确认轴滑动时，是否发生卡住现象 多功能识别照相机亮度不正确 请进行指示灯值亮度校准 ●当使用上述处理方法仍无法提高精 度验证结果时，或者在贴装头轴 上发现异常时，请与敝公司联…
NPM-D3 EJM6DC-MB-12M-02
精度验证
12-19-2-7

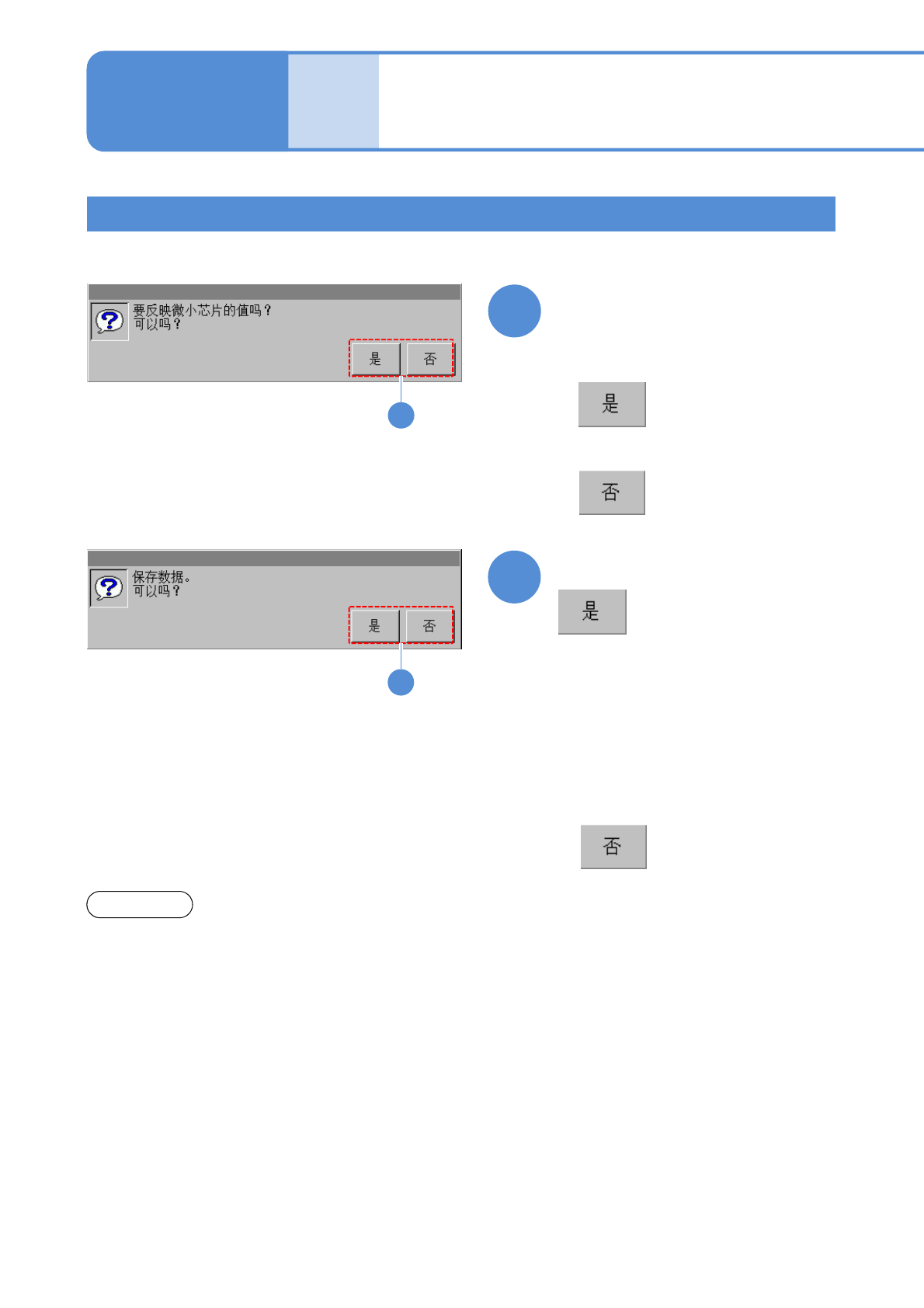

贴装结果的确认 (验证数据的反映、偏移量登录)
12
(反映数据，机器参数被更新)
●所选择的显示数据的工作台，无
论选择哪个工作台，以下数据被
更新。
・所有贴装头
・吸嘴的偏移量
●可以确认再次贴装的贴装精度的结果。
此时，请参阅P.12-19-2
-8的「贴装结果的确认」。
通知
12
确认提示
●0402芯片尺寸为止的元件时
●0402芯片尺寸以上的元件时
确认提示
13
●不保存数据时
13
详细工序 4
(贴装头)
维修保养篇
12-19-2
NPM-D3 EJM6DC-MB-12M-02
12-19-2-8
贴装结果的确认
原因 处理方法
要贴装的元件恶化 请确认JIG_BGA表面是否有伤痕或污垢
没有使用正确的治具元件 确认治具元件
是否使用1005C实际元件 确认治具元件
贴装头轴破损 请确认轴滑动时，是否发生卡住现象
多功能识别照相机亮度不正确 请进行指示灯值亮度校准
●当使用上述处理方法仍无法提高精度验证结果时，或者在贴装头轴上发现异常时，请与敝公司联络。
通过“贴装的确认和反映”来验证偏移量的登录结果。步骤与“贴装的确认和反映”相同。
这个步骤不是必须执行的步骤，请作为测量设备精度实力的一个参考而实施。
●MCDATA(生产程序)请使用精度验证MCDATA。
(→ P.12-19-1
-1‘■MCDATA的种类’)
●精度验证MCDATA是用来确认精度的，因此请不要反映通过测量结果所得的每个角度偏移量。
(→ P.12-19-1
-1‘■验证数据的反映’)
当精度检验结果没有得到提高时，可以考虑以下原因:
NPM-D3 EJM6DC-MB-12M-02
精度验证
2
1
准备生产 1 (MCDATA：读取生产程序)
23
设置拷贝了MCDATA的SD卡
3
选择MCDATA
●和通常的生产数据一样读取。
4
读取MCDATA
12-19-2-9
详细工序 5
(检查头)
维修保养篇
12-19-2
(→ P.12-19-1-1‘■MCDATA的种类’)
