NPM-D3 EJM6DC-MB-12M-02 精度验证 计测结果确认 ( 反映验证数据 ) 确认提示 6 6 (反映数据，机械参数也会被更新) ●再次通过计测，能够确认计测精度 。 此时 , 请执行 “计 测结果的确认” ( → P.12-19-2 -14 ) 通知 12-19-2 -13 详细工序 7 ( 检查头 ) 维修保养篇 12-19-2
NPM-D3 EJM6DC-MB-12M-02
计测确认和反映 (计测结果的确认)
1
2
3
1
2
3
按 来切换
4
5
A
4
选择检查头的工作台
(显示前后个别或者综合精度)
●各元件的Cpk规定值
(→『操作篇』P.9-1-1 ‘基本性能’)
A
Cpk
●计测结果Cpk如果比规定值低，
反映到检查照相机偏移值。
5
12-19-2-12
●9 μm ±0.010 mm
18 μm ± 0.020 mm
NPM-D3 EJM6DC-MB-12M-02
精度验证
计测结果确认 (反映验证数据)
确认提示
6
6

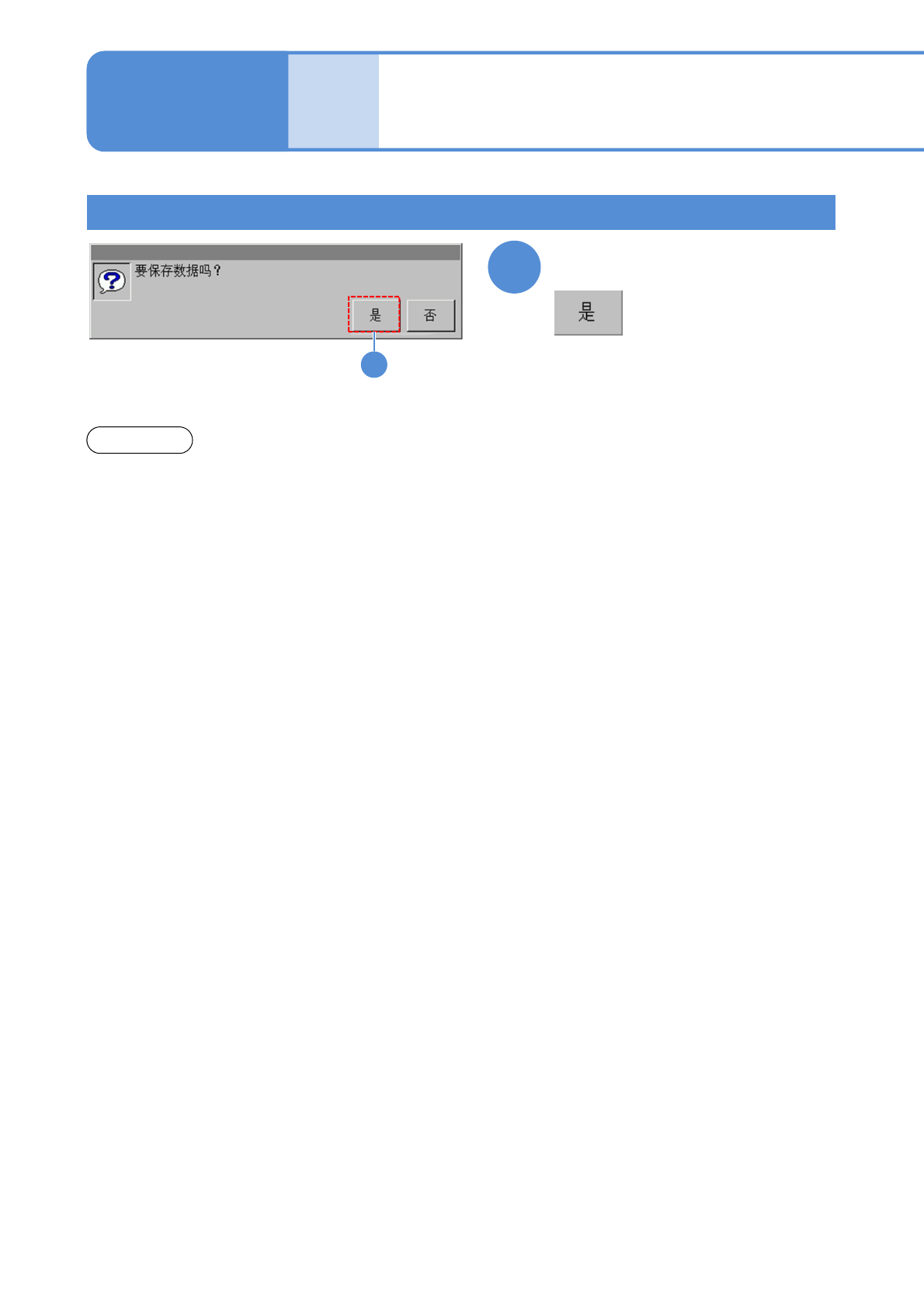

(反映数据，机械参数也会被更新)
●再次通过计测，能够确认计测精度。
此时, 请执行 “计测结果的确认”(→ P.12-19-2
-14)
通知
12-19-2-13
详细工序 7
(检查头)
维修保养篇
12-19-2
NPM-D3 EJM6DC-MB-12M-02
计测结果的确认
原因 处理方法
面补正治具的表面有污垢 确认治具的表面是否有损伤或附着脏物
校正治具有污垢
确认治具的表面是否有损伤或附着脏物
如有附着物，请用附带的刷子清扫，并注意不要损伤治具。
检查头的机械参数不正确 实施与检查头相关的校准
12-19-2-14
通过“计测确认和反映”对登录偏移量的结果进行验证。步骤与“计测确认和反映”相同。
这个步骤不是必须执行的步骤，只是作为测量设备精度实力的一个参考而实施。
●MCDATA(生产程序)请使用精度验证MCDATA。
(→ P.12-19-1
-1‘■MCDATA的种类’)
●精度验证MCDATAは是用来确认精度的，因此请不要反映通过测量结果所得的每个角度偏移量。
(→ P.12-19-1
-1‘■验证数据的反映’)
当精度检验结果没有得到提高时，可以考虑以下原因:
