NPM-D3 EJM6DC-MB-13M-02 设置 NPM-D3 时 ( 包含 生产线构成、单体设置 ) ，需在 NP M-D3 生产线的左右两侧设置具有生 产线伺服功能及 延长传送带功能的装置。 只有 NPM-D3 时的生产线构成 ■连结台数在 15 台以下时 警告 在安装周边器材之前，请勿连接机器主体的电源和空气源 ( 可能触电或受伤 ) 传送带 L 1) N-CONL NM-EJK3B NPM-D3 1 NPM-D3 2 N…
NPM-D3 EJM6DC-MB-13M-02
1
13-5-2

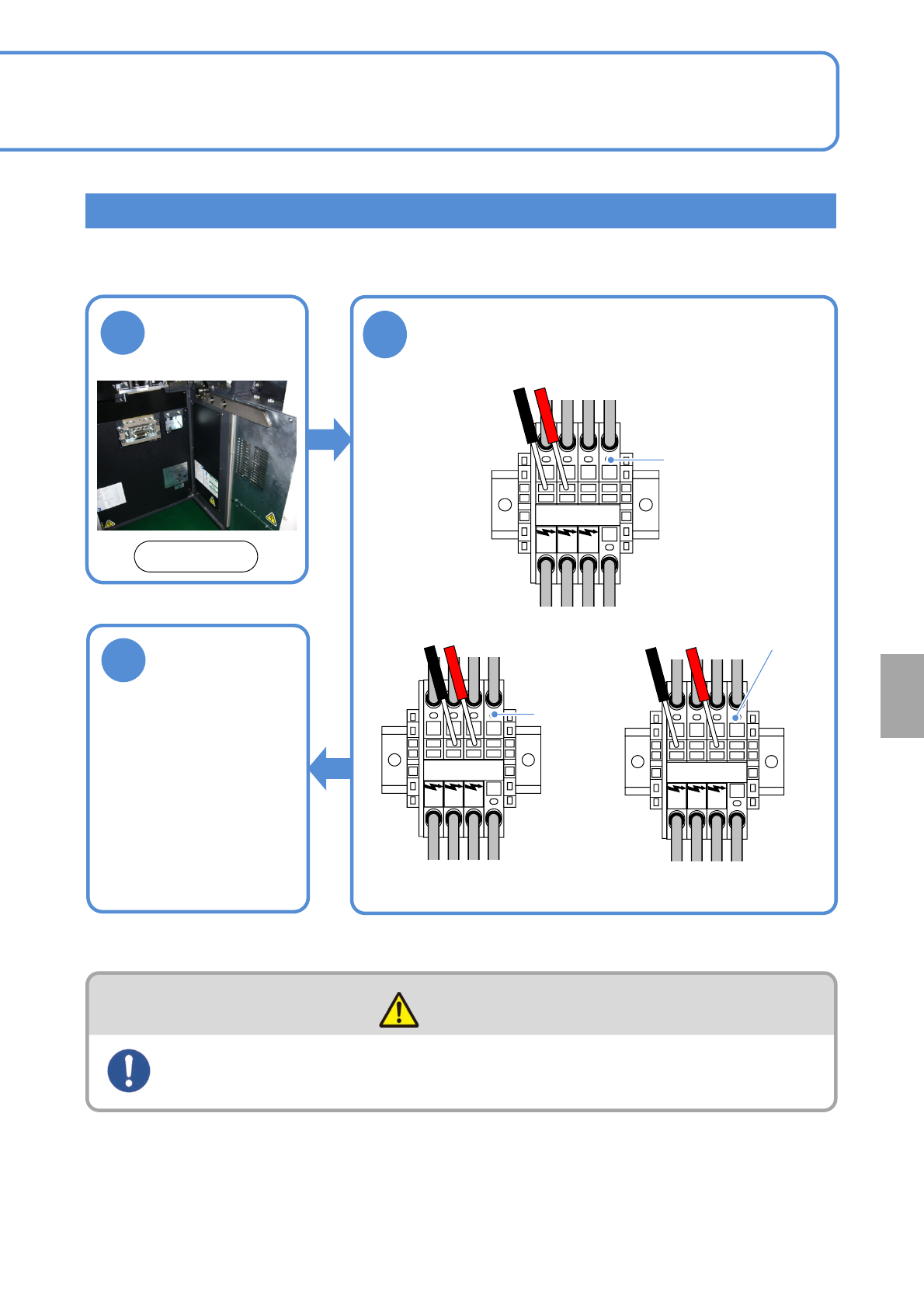

确认电源的连接
L1 L2 L3 PE
2
确认以下3处的电压与显示标牌的电压是否一致
L1 L2 L3 PE
3
L1 L2 L3 PE
确认真空状态
●投入电源后系统将会自
动确认真空泵马达的相
位。
●如果显示错误画面，请
确认所显示的内容后再
确认初级电源的各相的
连接。
主电源端子
主电源端子
主电源端子
卸下前侧右侧安全
盖
主电源如果有连接错误，真空泵会发生逆转造成破损。请确认连接状态是否正确。
L1和L2间的电压确认
L2的L3间的电压确认
L1的L3间的电压确认
警告
设备的电源和空气源连接，请在设置作业的最后进行
(可能触电或受伤)
设
置
前侧
NPM-D3 EJM6DC-MB-13M-02
设置NPM-D3时 (包含生产线构成、单体设置)，需在NPM-D3生产线的左右两侧设置具有生产线伺服功能及
延长传送带功能的装置。
只有NPM-D3时的生产线构成
■连结台数在15台以下时
警告
在安装周边器材之前，请勿连接机器主体的电源和空气源
(可能触电或受伤)
传送带L
1)
N-CONL NM-EJK3B
NPM-D3
1
NPM-D3
2
NPM-D3
14
NPM-D3
15
传送带R
N-CONR NM-EJK4B
■连结台数在16台以上、30台以下时
传送带L
1)
N-CONL NM-EJK3B
NPM-D3
1
NPM-D3
2
NPM-D3
29
NPM-D3
30
传送带R
2)
N-CONR NM-EJK4B
*1)
需要选购件(FA计算机、HUB单元、电源单元)
*2)
需要选购件(HUB单元、电源单元)
13-6-1-1
周边装
置的连
接
生产线构成
维修保养篇
13-6-1
NPM-D3 EJM6DC-MB-13M-02
13-6-1-2
设
置
上述生产线构成是一个例子，根据客户的生产线构成以及NPM-D3以外设备的配置，其构成有
所不同。关于详细内容请向本公司咨询。
NPM-D3
1
NPM-D3
7
NPM-D3
8
NPM-D3
15
NPM-
D3
以外
有NPM-D3以外的设备时的生产线构成
传送带L
1)
N-CONL
NM-EJK3B
传送带R
N-CONR
NM-EJK4B
传送带R
N-CONR
NM-EJK4B
传送带L
N-CONL
NM-EJK3B
NPM-D3
1
NPM-D3
15
NPM-D3
16
NPM-D3
30
NPM-
D3
以外
传送带L
1)
N-CONL
NM-EJK3B
传送带R
)
N-CONR
NM-EJK4B
传送带R
N-CONR
NM-EJK4B
传送带L
N-CONL
NM-EJK3B
*1)
需要选购件(FA计算机、HUB单元、电源单元)
*2)
需要选购件(HUB单元、电源单元)
■连结台数在15台以下时
■连结台数在16台以上、30台以下时
