NPM-D3 EJM6DC-MB-13M-02 13-6-4 -3 1 4 连结电缆、以太网电缆的连接 (16 ~ 30 台连接時 ) 以太网电缆 ● 应将以太网电缆经过 NPM-D3 主体 的下面，并从连结电缆用孔穿过到 上面。 确认主电源开关处于 OFF ，然后拆卸盖 主电源开关 后侧 ●螺丝 :7 个 连结电缆用孔 将以太网电缆连接到相邻 NPM-D3 设备的连接部上 周边装 置的连 接 传送带 R 的连接 2 维修保养篇 13-…
NPM-D3 EJM6DC-MB-13M-02
设
置
13-6-4-2
3
确认主电源开关处于OFF，然后拆卸盖
4
①卸下电缆扣。
②松开电缆夹后将电源电缆穿过下部
的孔。
主电源开关
电缆扣
电缆夹
后侧
●螺丝:7个
使电缆穿过电缆夹、电缆扣
NPM-D3 EJM6DC-MB-13M-02
13-6-4-3
1
4
连结电缆、以太网电缆的连接 (16 ~ 30台连接時)
以太网电缆
●应将以太网电缆经过NPM-D3主体
的下面，并从连结电缆用孔穿过到
上面。
确认主电源开关处于OFF，然后拆卸盖
主电源开关
后侧
●螺丝:7个
连结电缆用孔
将以太网电缆连接到相邻NPM-D3设备的连接部上
周边装
置的连
接
传送带R的连接 2
维修保养篇
13-6-4
后侧
NPM-D3 EJM6DC-MB-13M-02
设
置
13-6-4-4
2
将传送带R的连结电缆连接到邻接的NPM-D3连结部
3
后侧
连结电缆
●应将连结电缆经过NPM-D3主体的下面，
并从连结电缆用孔穿过到上面。
连结电缆用孔

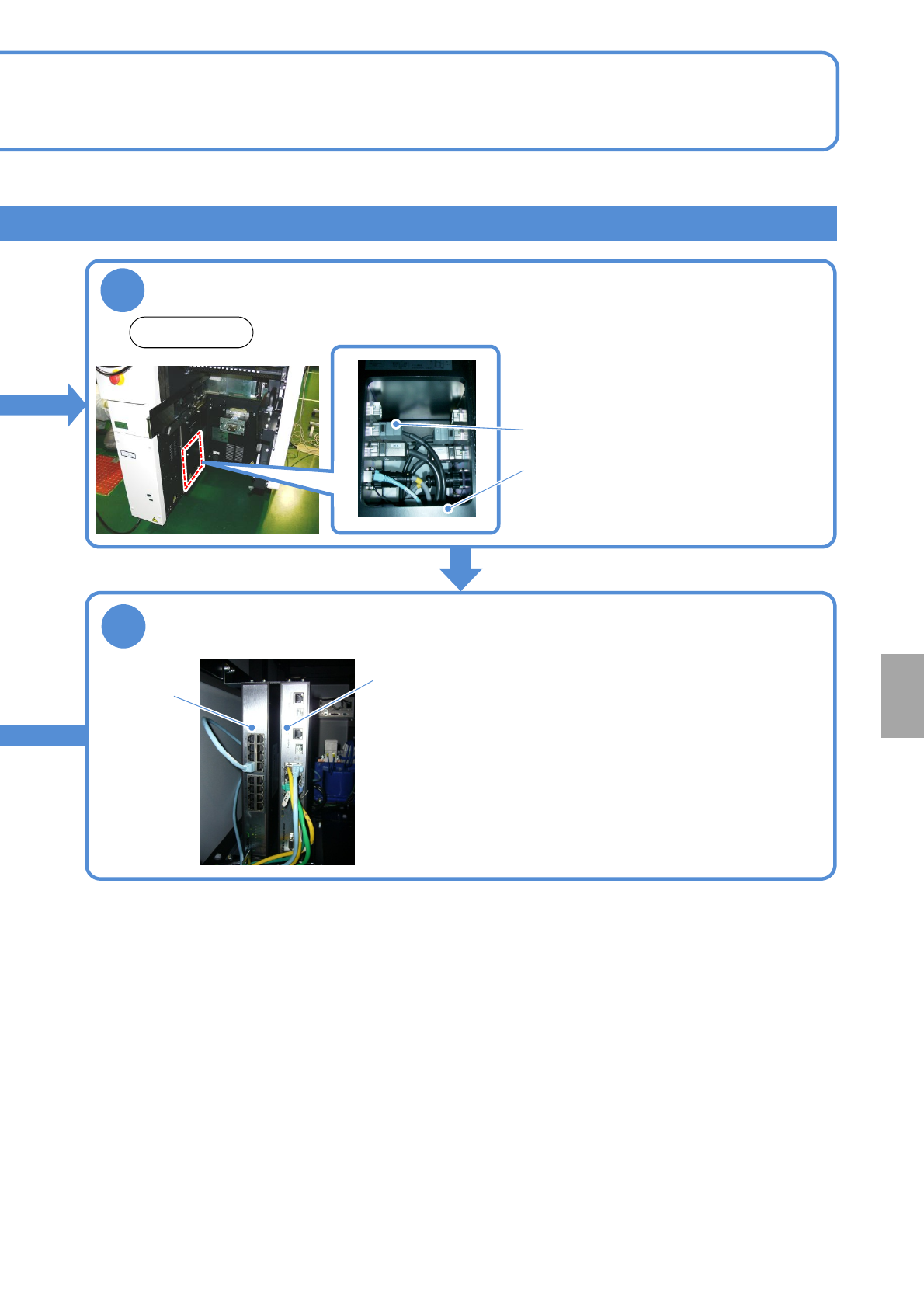

将以太网电缆连接到HUB上
16端口
HUB
10端口
HUB
①连接传送带R与传送带L。
传送带R侧:16端口HUB的16ch
传送带L侧:10端口HUB的10ch
②连接与16端口HUB相邻的NPM-D2。
连接到16端口HUB的1 ~ 15ch中的任何一个端口
上。无论连接到哪一个端口上都没有问题。
