N7201A588C - 第519页
NPM-D3 EJM6DC-MB-13M-02 设 置 13-6-5 -2 1 2 使以太网电缆穿过 4 安装盖 3 将以太网电缆连接到连结连接器 5 ● 在盖轻轻接触电缆的位置 上拧紧螺栓 ，并固定。 安装后侧盖 关闭主电源开关后，卸下传 送带 L 的盖 盖 以太网电缆 ● 松开盖的螺栓，然后 将以太网电缆从主体 下面穿过。 连结连接器 盖 后侧 ●螺丝 :7 个 ●螺丝 :2 个 ●螺丝 :2 个
NPM-D3 EJM6DC-MB-13M-02
13-6-5-1

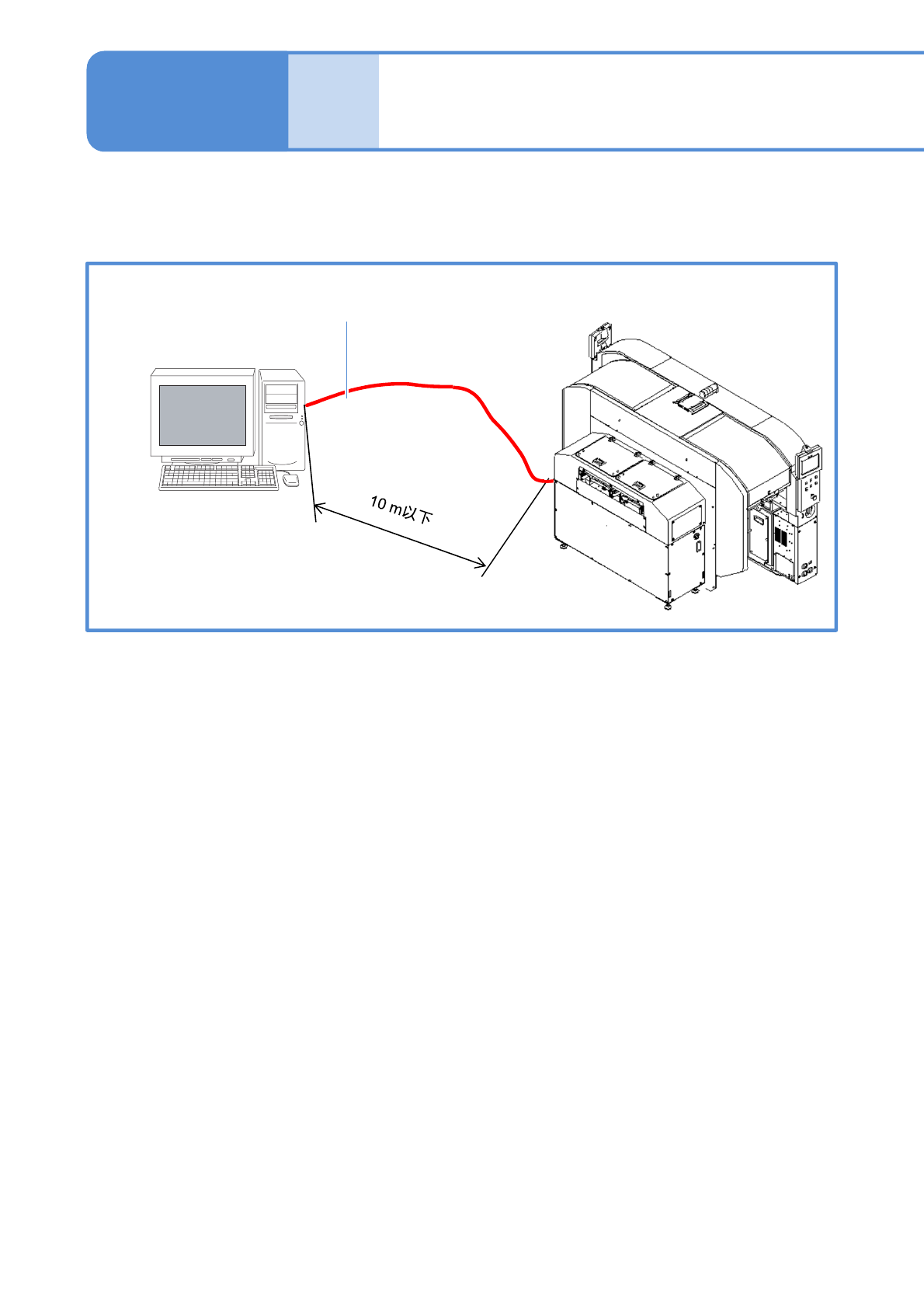

客户的电脑和LNB用FA电脑通过以太网电缆连接时，保存在LNB的实绩数据会显示在LWS (Line Work Station)。
电脑不需要安装专用软件等，但需要Web浏览器。详细情况请参阅LNB使用说明书。
10 m以上时,
请与本公司联络。
电脑(LWS)
以太网电缆
周边装
置的连
接
以太网电缆LWS
(生产线工作站)
维修保养篇
13-6-5
NPM-D3 EJM6DC-MB-13M-02
设
置
13-6-5-2
1
2
使以太网电缆穿过
4
安装盖
3
将以太网电缆连接到连结连接器
5
●在盖轻轻接触电缆的位置
上拧紧螺栓 ，并固定。
安装后侧盖
关闭主电源开关后，卸下传
送带L的盖
盖
以太网电缆
●松开盖的螺栓，然后
将以太网电缆从主体
下面穿过。
连结连接器
盖
后侧
●螺丝:7个 ●螺丝:2个
●螺丝:2个
NPM-D3 EJM6DC-MB-13M-02
13-6-6
需要连接内容如下:
●生产线信号(绝缘)
1)
●AC(交流)电源
1)本公司的设备系统和附属的机器系统，已进行绝缘处理。
对应生产线构成的电源和生产信号电缆根据客户规格不同而异，请向本公司咨询。
■生产线构成 例: 对应旧规格机器
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
L,N,PE
Power
L,N,PE
Power
従来機
NPM-D3
NPM-D3
2 m
当需要与NPM-D3 以外
的设备相连接时，请咨
询敝公司。
传送带R
传送带L
SMEMA
FM MF
FM MF
FM MF
-XP -XS
CNDUS
CNEXR
-XP
CNDUP
CNEXL
-XS
N610129393AB
2 m
N610129395AB
2 m
N610129394AB
周边装
置的连
接
电缆的长度
维修保养篇
13-6-6
