NPM-D3 EJM6DC-MB-13M-02 13-6-6 需要连接内容如下 : ●生产线信号 ( 绝缘 ) 1) ● AC( 交流 ) 电源 1) 本公司的设备系统和附属的机器系统，已 进行绝缘处理。 对应生产线构成的电源和生产信号电 缆根据客户规格不同而异，请向 本公司咨询。 ■生产线构成 例 : 对应旧规格机器 FM MF F F SMEMA Power L1,L2,L3,PE Power L1,L2,L3,PE Pow…
NPM-D3 EJM6DC-MB-13M-02
设
置

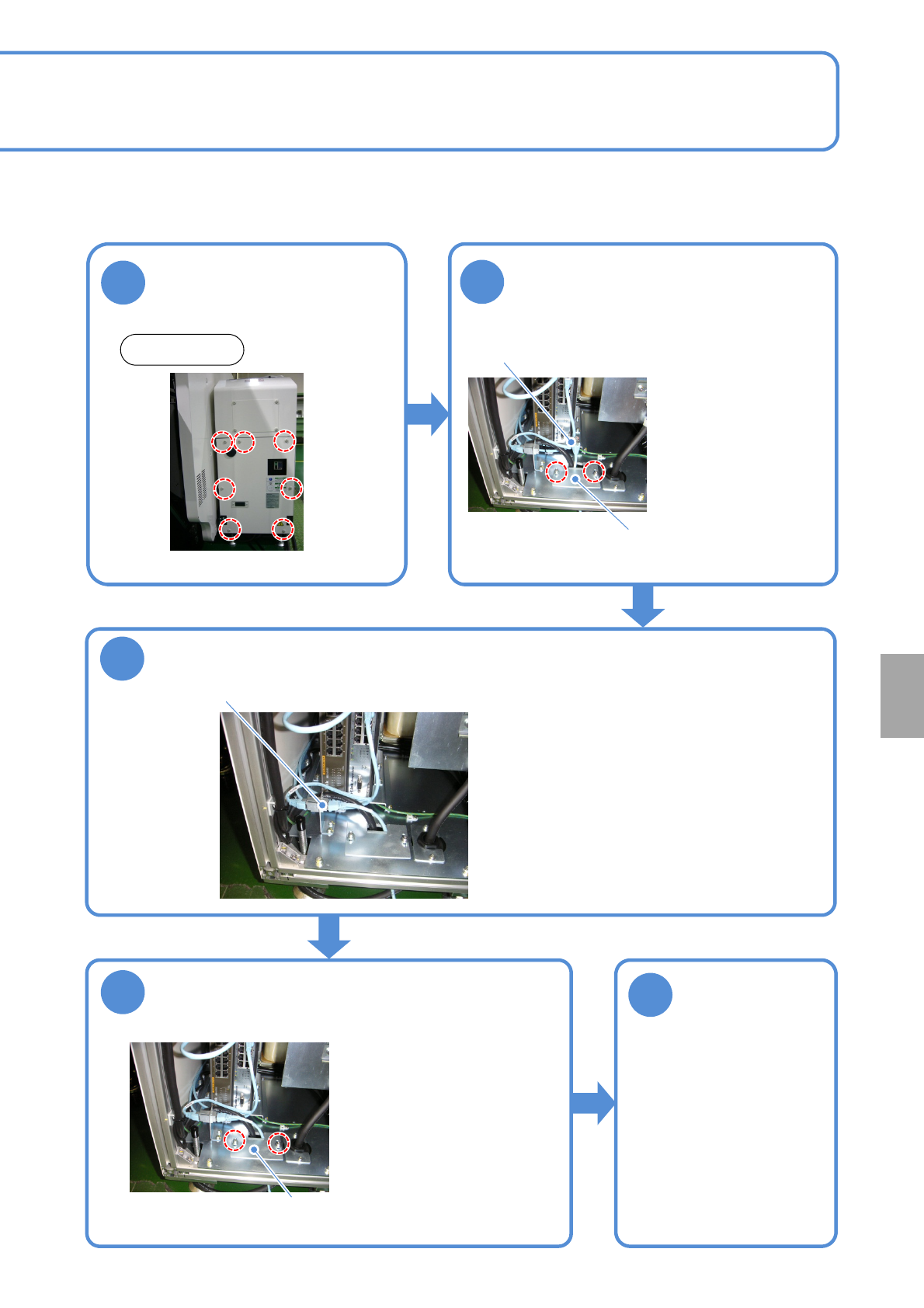

13-6-5-2
1
2
使以太网电缆穿过
4
安装盖
3
将以太网电缆连接到连结连接器
5
●在盖轻轻接触电缆的位置
上拧紧螺栓 ，并固定。
安装后侧盖
关闭主电源开关后，卸下传
送带L的盖
盖
以太网电缆
●松开盖的螺栓，然后
将以太网电缆从主体
下面穿过。
连结连接器
盖
后侧
●螺丝:7个 ●螺丝:2个
●螺丝:2个
NPM-D3 EJM6DC-MB-13M-02
13-6-6
需要连接内容如下:
●生产线信号(绝缘)
1)
●AC(交流)电源
1)本公司的设备系统和附属的机器系统，已进行绝缘处理。
对应生产线构成的电源和生产信号电缆根据客户规格不同而异，请向本公司咨询。

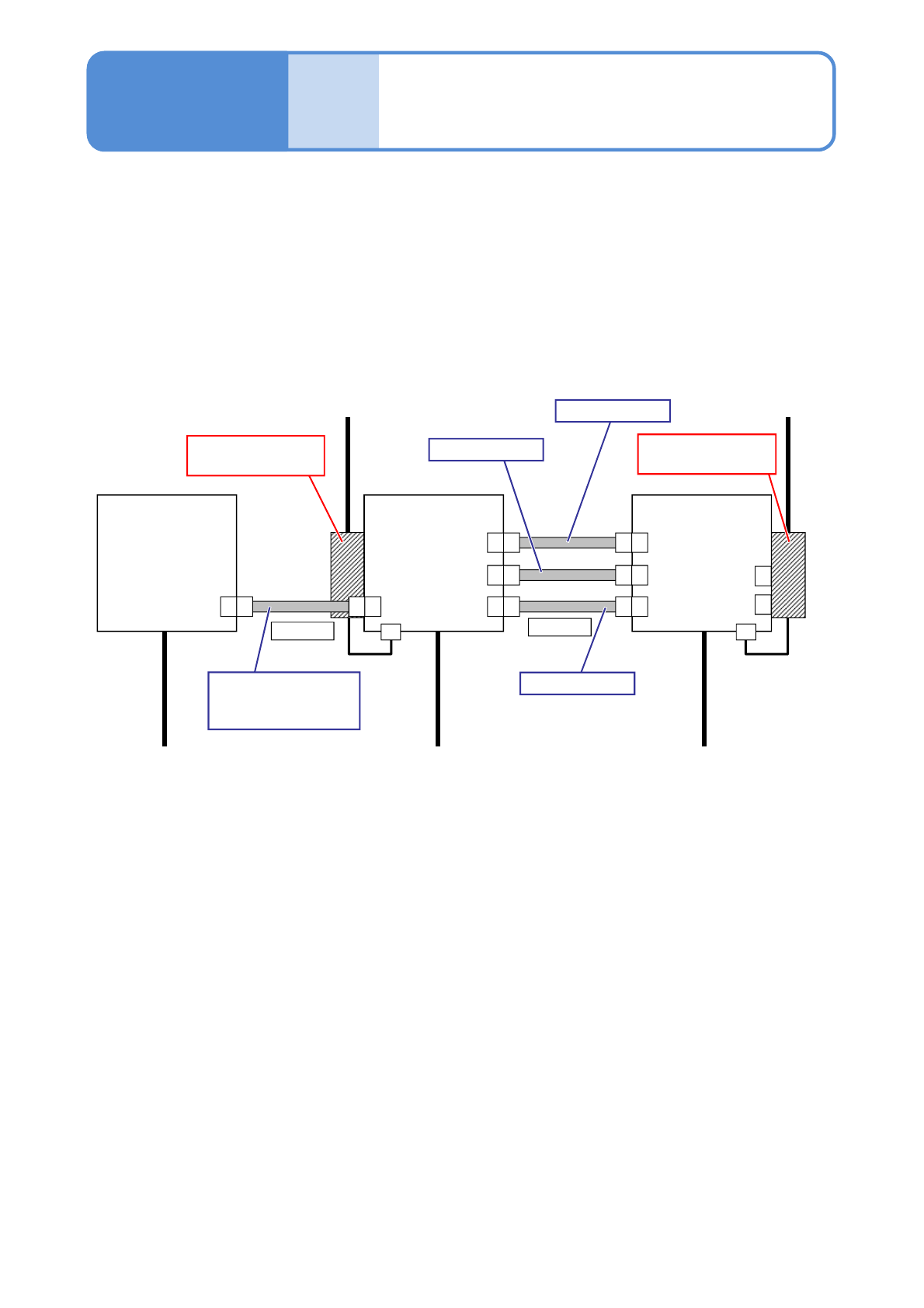

■生产线构成 例: 对应旧规格机器
FM MF
F
F
SMEMA
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
Power
L1,L2,L3,PE
L,N,PE
Power
L,N,PE
Power
従来機
NPM-D3
NPM-D3
2 m
当需要与NPM-D3 以外
的设备相连接时，请咨
询敝公司。
传送带R
传送带L
SMEMA
FM MF
FM MF
FM MF
-XP -XS
CNDUS
CNEXR
-XP
CNDUP
CNEXL
-XS
N610129393AB
2 m
N610129395AB
2 m
N610129394AB
周边装
置的连
接
电缆的长度
维修保养篇
13-6-6
NPM-D3 EJM6DC-MB-13M-02
13-6-7
1
2
3
4
1 2
3
4

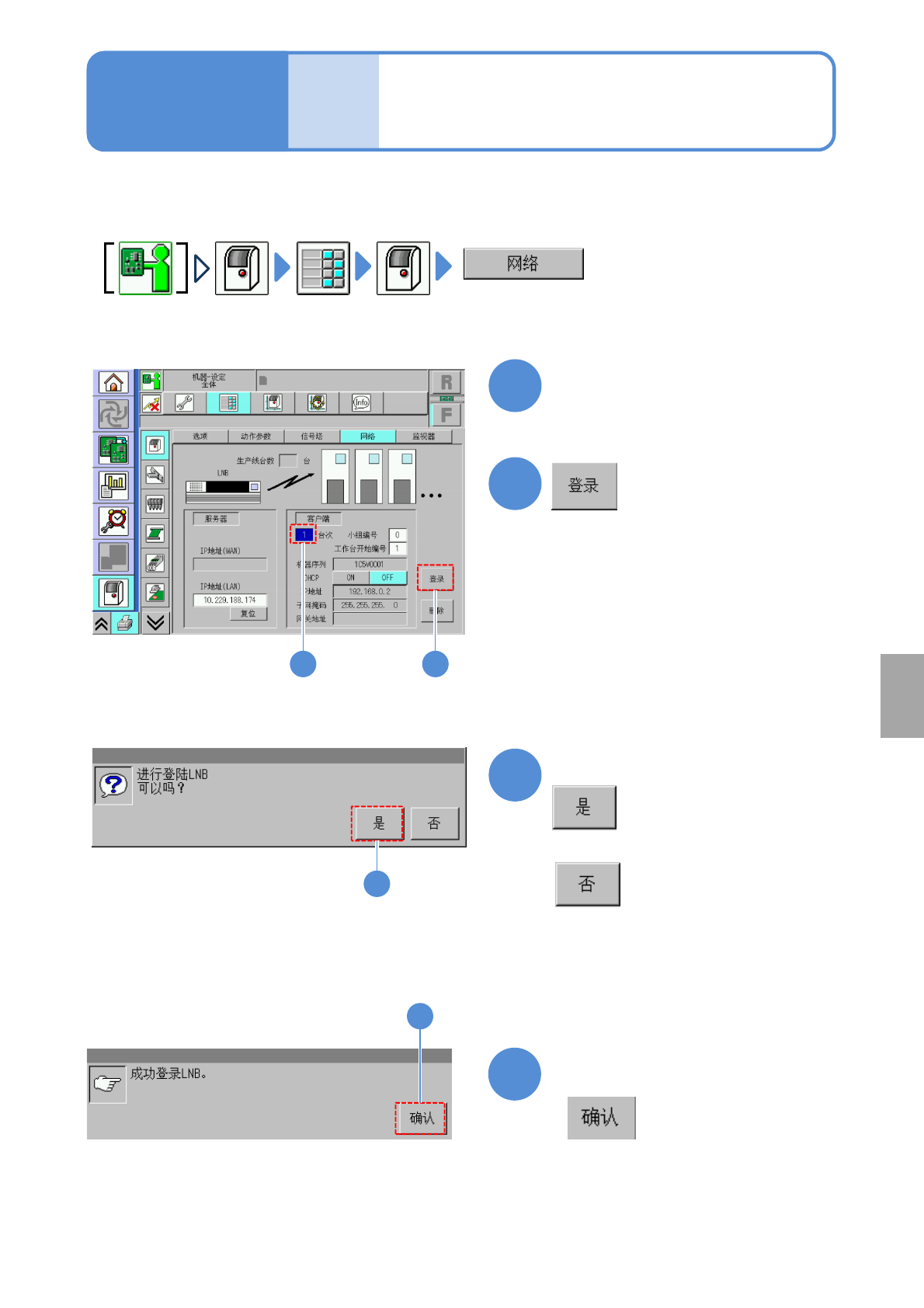

LNB连接时，在设备上进行设定。
输入从第一台起计算
处于第几台的数字
■不登录在LNB时
确认提示
确认提示
设
置
周边装
置的连
接
LNB连接时的设定
维修保养篇
13-6-7
