NPM-D3 EJM6DC-MB-13M-02
13-7-1
和NPM-D3以外的设备连接时，根据前工序设备基板的要求信号的接收时机，可能会发生传送2片基板等故障。
因此，必须变更NPM-D3的基板传送的设定。
●在此以“左→右”流向为例子进行説明。“右→ 左”流向时，请在设置了传送带R的NPM-D3上进行设定。

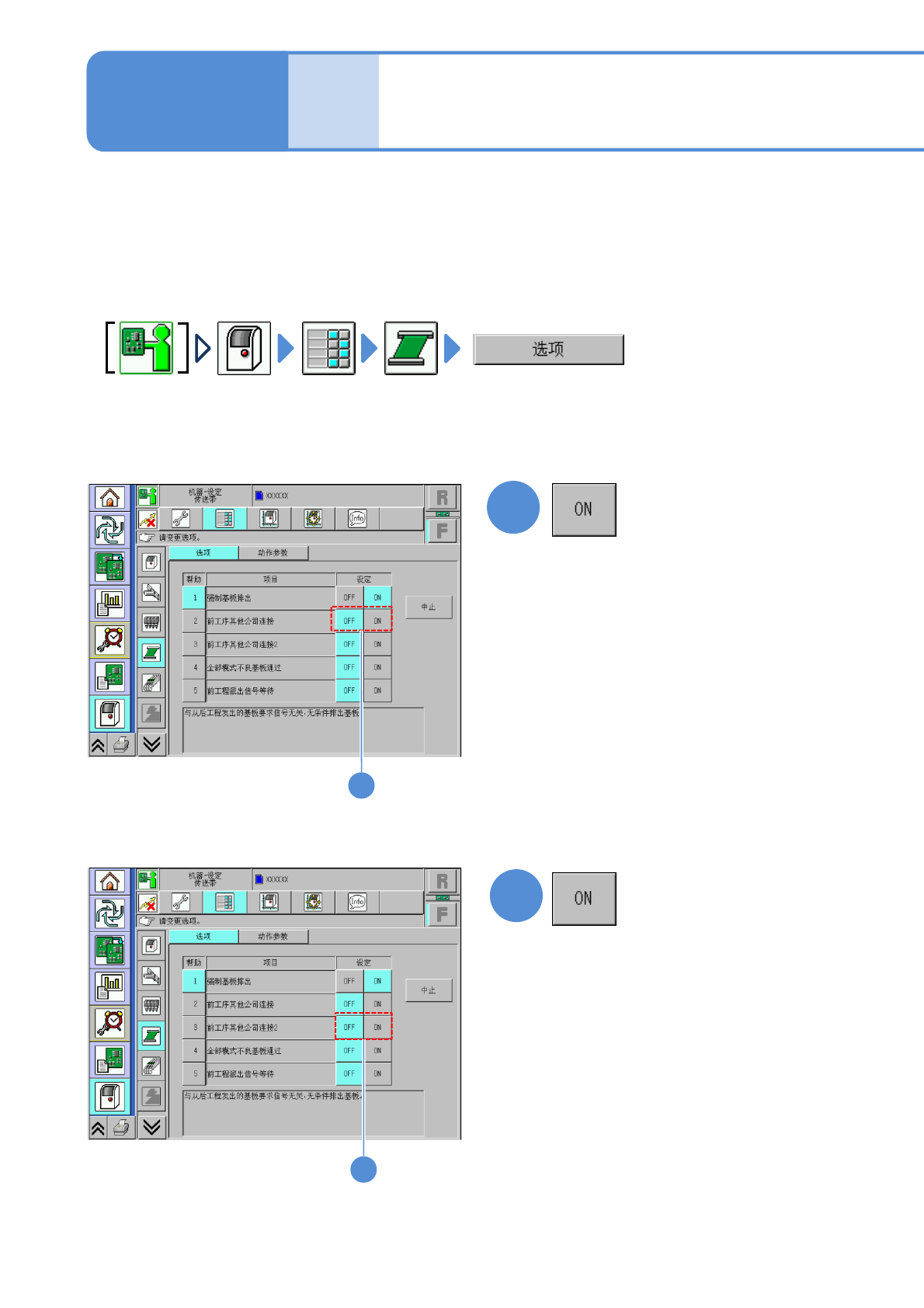

■选项设定
把“前工序其他公司连接 ”设定为“ON”时
1
1
2
2
■选项设定
把“前工序其他公司连接2 ”设定为“ON”时
基板传送的设定
(与NPM-D3以外的设备连接时)
维修保养篇
13-7
NPM-D3 EJM6DC-MB-13M-02
13-7-2
各设定的基板传送状况
■选项设定: 把“前工序其他公司连接”设定为“ON”
基板检测传感器
贴装位置“ON”
设
置
NPM-D3
■通常设定(默认值): “前工序其他公司连接”为“OFF”、
“前工序其他公司连接2”为“OFF”
NPM-D3
NPM-D3
基板传出后，NPM-D3的基板要求信号成为“ON”。
从前工序设备传出基板。
NPM-D3的基板检测传感器 (贴装位置) 成为“ON”。
NPM-D3的基板要求信号成为“OFF”。
* 通常通过基板要求信号的“OFF” “ON”
操作搬出基板，所以即使在默认设定的状态下
也不会发生2枚基板重叠搬送等问题。
但是，前工序的设备不符合上述规格时，可能会出
现在基板要求信号处于“ON”的状态下继续搬送
基板的状况。因此，需要变更NPM-D3的基板搬送
设定。
1
2
3
4
1
3
基板检测传感器
前工序侧“ON”→“OFF”
(传送带L)
3
基板检测传感器
前工序侧“ON”
(传送带L)
3
●“前工序其他公司连接”与“前工序其他公司连接2”不可同时设定为“ON”。
基板流向
基板要求信号“ON”
基板传出
NPM-D3以外的
前工序设备
2
基板要求信号“OFF”
4
1
基板流向
基板要求信号“ON”
基板传出
NPM-D3以外的
前工序设备
2
基板要求信号“OFF”
4
1
基板流向
基板要求信号“ON”
基板传出
NPM-D3以外的
前工序设备
2
基板要求信号“OFF”
4
■选项设定: 把“前工序其他公司连接2”设定为“ON”
基板传出后，NPM-D3的基板要求信号成为“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧) 成为“ON”。
NPM-D3的基板要求信号成为“OFF”。
1
2
3
4
基板传出后，NPM-D3的基板要求信号成为“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧)由
“ON”→“OFF”。
NPM-D3的基板要求信号成为“OFF”。
1
2
3
4
NPM-D3 EJM6DC-MB-13M-02
13-8-1
安装方法
连接电源电缆、通信电缆、气压管
工具：扳手(30 mm)2个、六角扳手(3 mm)
卸下盖
对单式托盘料架和双式托盘料架的使用方法进行说明。可以在前侧和后侧进行画面操作。可以在后侧进行
安装和拆卸。
主电源开关置于
OFF，上锁
2
7
3
8
4
1
OFF
6
左侧盖
使用连接螺丝进行固定
●使用连接螺丝把AB、托盘料
架固定在设备主体上。
连接螺丝A
连接螺丝B
气压管
通信电缆
电源电缆
安装盖
左侧盖
托盘料架(选购件)
的使用方法 1
维修保养篇
13-8
后侧
后侧
