NPM-D3 EJM6DC-MB-13M-02 13-9 -5 2 连接键盘、鼠标 旋转 90 度打开检查 BOX 的 USB 连接部 的盖子，打开连接孔。 USB 连接部 用手指勾住连接孔，打开盖子。 打开盖子后，把 USB 连接线接到检 查 BOX 内 FA 电脑的连接器 上。 USB 连接器上下各有一 个，请使用下面的一个，如果插 入上面黑色的连接器，则没有任何反 应。 USB 连接线接上之后，把连接线卡进连接 孔然后盖上盖子。 …
NPM-D3 EJM6DC-MB-13M-02
13-9-4
周边装置的连接
对周边装置的连接方法进行说明。
1
连接显示器
卸下检查BOX的MONITOR连接器上保护盖，把显示器连接
线接到连接器上。
连接线侧的连接器上的两个螺旋拧紧来固定连接器。
MONITOR连接器
3
连接网络
打开检查BOX的以太网电子连接器的保护盖，把以太网连接
线插入RJ-45插口。
请勿连接到没有连接LWS的网络上。
ETHERNET连接口
2D检查头 3
(选购件)
维修保养篇
13-9
NPM-D3 EJM6DC-MB-13M-02
13-9-5
2
连接键盘、鼠标
旋转90度打开检查BOX的USB连接部的盖子，打开连接孔。
USB连接部
用手指勾住连接孔，打开盖子。
打开盖子后，把USB连接线接到检查BOX内FA电脑的连接器
上。USB连接器上下各有一个，请使用下面的一个，如果插
入上面黑色的连接器，则没有任何反应。
USB连接线接上之后，把连接线卡进连接孔然后盖上盖子。
1)USB HUB(集线器)建议使用可以独立电源的产品。此时，需要有外部可以提供给USB HUB(集线器)。
使用总线电源的集线器的时候，集线器、键盘、鼠标的消费电流合计不能超过500mA。
不可连接
连接USB
如果同时使用键盘和鼠标时，检查BOX和键盘，鼠标之间需要USB HUB(集线器)。请准备USB HUB(集线
器)。
检查BOX
USB HUB
(集线器)
1)
键盘
鼠标
键盘和鼠标同时使用的场合
设
置
NPM-D3 EJM6DC-MB-13M-02
选购件功能 内 容 周边装置
锡膏检查NG排出
功能
根据从NPM-D3排出的基板的检查结果，
如果是OK的话，可以通过，如果是NG
的话，就停止，会制动输出OK／NG的
信号。另外，取出在传送带上确认，修
理或再确认的基板时，会向NPM-D3发
出排出下一枚基板的信号。
元件检查NG排出
功能
再投入功能 和『元件检查NG排出功能』组合操作。
可以再次贴装修理好的NG基板，再检查
及 反向贴装头没有贴装好的元件，另外
NG时取出的基板是通过条形码来管理，
再投入时，可以通过读取条形码来跟踪
管理。
NG图片显示功能 可以再画面上确认检查的NG部位，另外，
在元件检查的时候，NG部位可以显示在
电脑的显示器上。
13-9-6

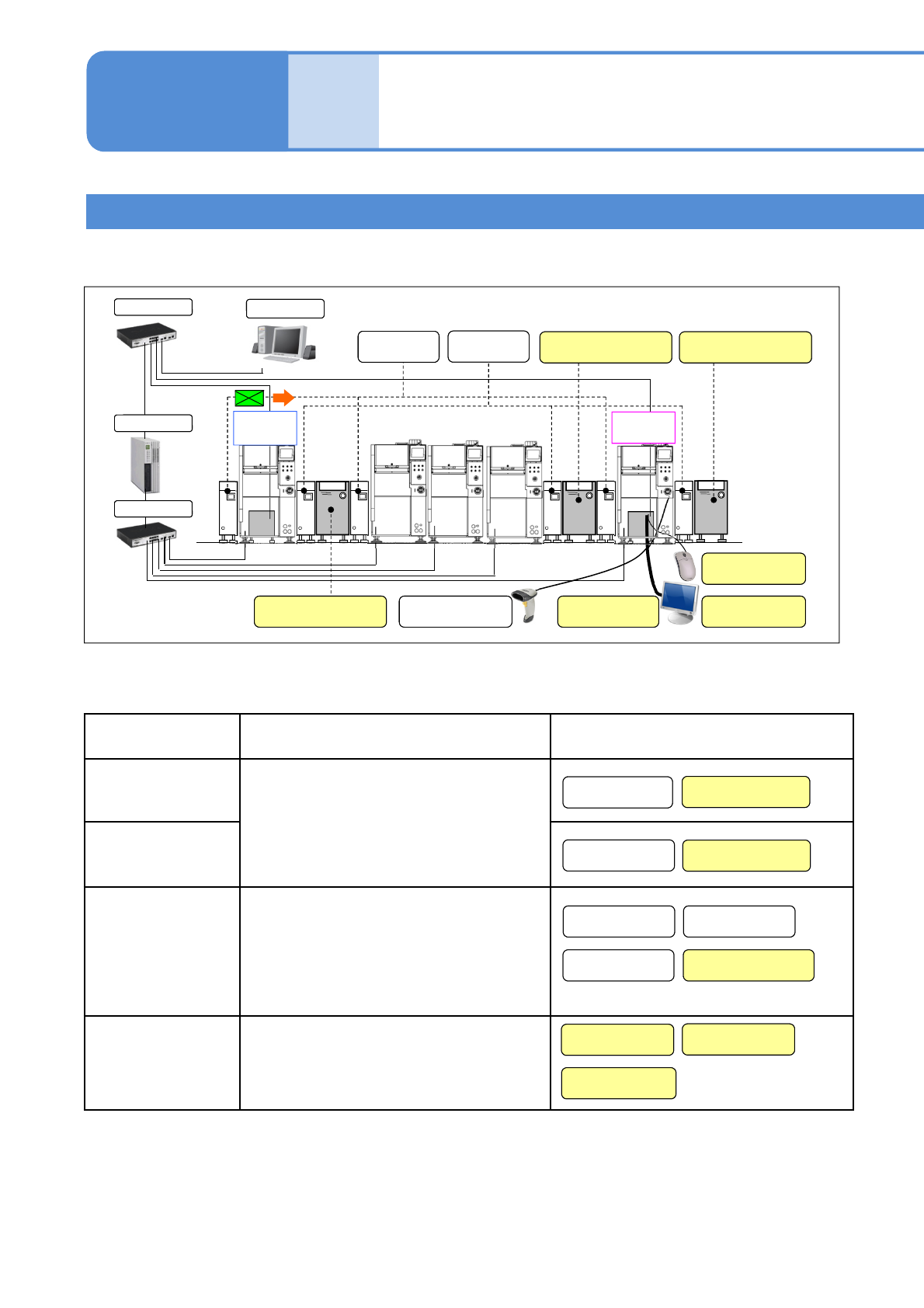

生产线构成
在这里，对包含配置有2D检查头的设备的生产线构成与所使用的装置进行说明。
(2) N-CONR
(2) N-CONR
(3)检查排出传送带
(Customer)
(6)有线扫描器
(5) 再投入传送带
(Customer)
(4)检查排出传送带
(Customer)
(1) N-CONL
(8)连接电缆
(Customer)
(7)显示器
(Customer)
(6)鼠标
(Customer)
•使用下述选购件功能时，需要准备此功能相应的且必须的周边装置。
* 标注Customer的周边装置请由客户准备。
(2) N-CONR
2D检查头 4
(选购件)
维修保养篇
13-9
NPM-DGS
LNB
HUB
HUB
(2) N-CONR
(1) N-CONL
(4)检查排出传送带
(Customer)
(9)鼠标
(Customer)
(7)显示器
(Customer)
(5)再投入传送带
(Customer)
(6)有线扫描器
(3)检查排出传送带
(Customer)
(8)连接电缆
(Customer)
元件检查
(AOI)
锡膏检查
(SPI)
