NPM-D3 EJM6DC-MB-13M-02 13-9 -7 检查头的位置和传送带的位置可以根 据不同目的灵活配置。 检查排出 传送带 检查排出 传送带 ■ 缩短生产线的长度 可以在生产线的终端检查排出传送带上一起停止锡膏 检查 (SPI) 和元件检查 (AO I) 的 NG 基板。通过锡膏检查 (SPI) 被判断为 NG 的贴装点和图案，都会自动跳过 贴装和元件检查 (AOI) 。 ■ 要针对卷盘型和托盘型的两种的元件进行异物检查 …
NPM-D3 EJM6DC-MB-13M-02
选购件功能 内 容 周边装置
锡膏检查NG排出
功能
根据从NPM-D3排出的基板的检查结果，
如果是OK的话，可以通过，如果是NG
的话，就停止，会制动输出OK／NG的
信号。另外，取出在传送带上确认，修
理或再确认的基板时，会向NPM-D3发
出排出下一枚基板的信号。
元件检查NG排出
功能
再投入功能 和『元件检查NG排出功能』组合操作。
可以再次贴装修理好的NG基板，再检查
及 反向贴装头没有贴装好的元件，另外
NG时取出的基板是通过条形码来管理，
再投入时，可以通过读取条形码来跟踪
管理。
NG图片显示功能 可以再画面上确认检查的NG部位，另外，
在元件检查的时候，NG部位可以显示在
电脑的显示器上。
13-9-6
生产线构成
在这里，对包含配置有2D检查头的设备的生产线构成与所使用的装置进行说明。
(2) N-CONR
(2) N-CONR
(3)检查排出传送带
(Customer)
(6)有线扫描器
(5) 再投入传送带
(Customer)
(4)检查排出传送带
(Customer)
(1) N-CONL
(8)连接电缆
(Customer)
(7)显示器
(Customer)
(6)鼠标
(Customer)
•使用下述选购件功能时，需要准备此功能相应的且必须的周边装置。
* 标注Customer的周边装置请由客户准备。
(2) N-CONR
2D检查头 4
(选购件)
维修保养篇
13-9
NPM-DGS
LNB
HUB
HUB
(2) N-CONR
(1) N-CONL
(4)检查排出传送带
(Customer)
(9)鼠标
(Customer)
(7)显示器
(Customer)
(5)再投入传送带
(Customer)
(6)有线扫描器
(3)检查排出传送带
(Customer)
(8)连接电缆
(Customer)
元件检查
(AOI)
锡膏检查
(SPI)
NPM-D3 EJM6DC-MB-13M-02
13-9-7

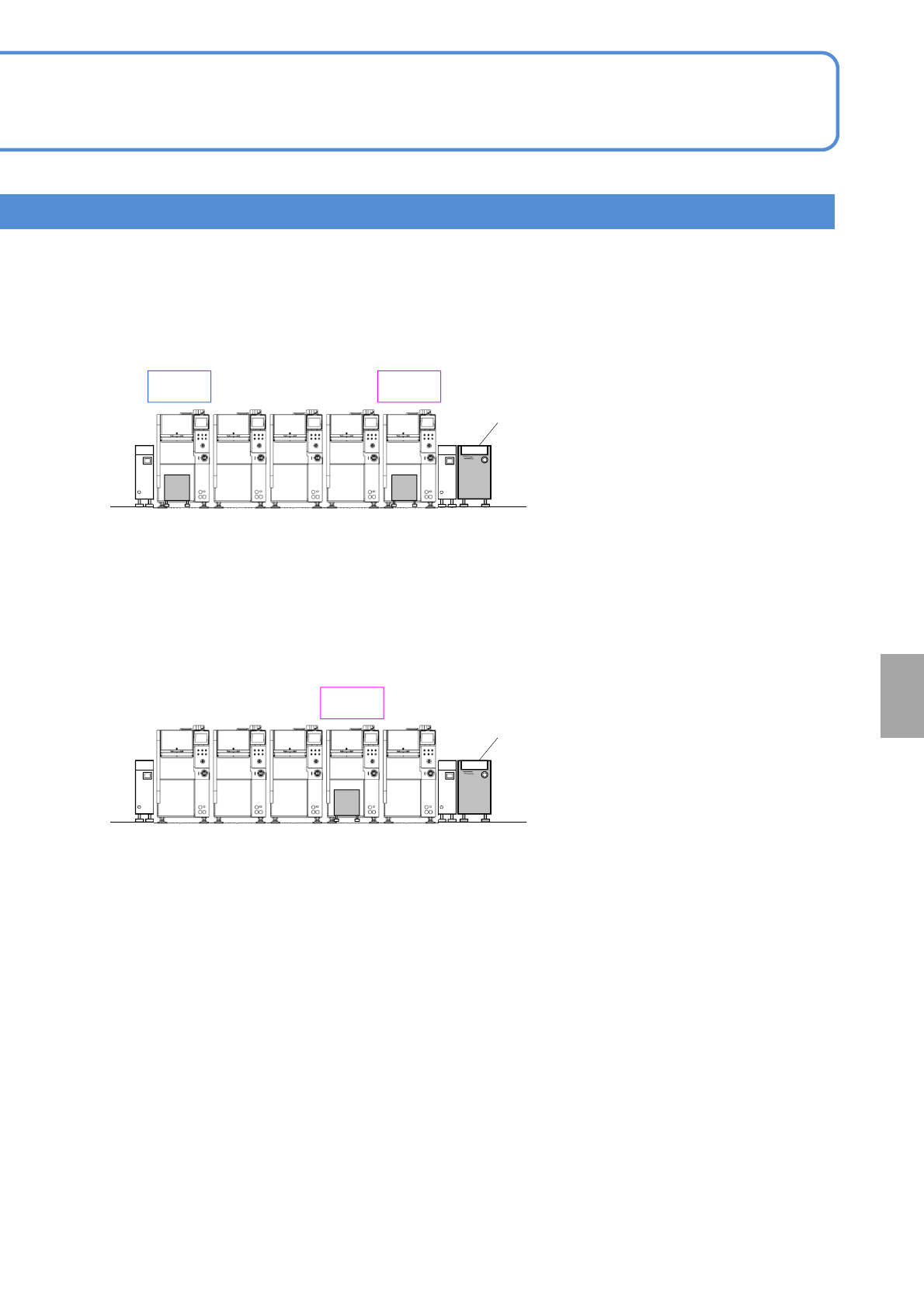

检查头的位置和传送带的位置可以根据不同目的灵活配置。
检查排出
传送带
检查排出
传送带
■ 缩短生产线的长度
可以在生产线的终端检查排出传送带上一起停止锡膏检查(SPI)和元件检查(AOI)的NG基板。通过锡膏检查
(SPI)被判断为NG的贴装点和图案，都会自动跳过贴装和元件检查(AOI)。
■ 要针对卷盘型和托盘型的两种的元件进行异物检查
异物检查，检查所指定的元件下是否有异物。发现异物的时候，不贴装元件。因此需要把此元件置放在反
方向的贴装头及下游工序上。如果卷盘型和托盘型的两种元件混和时，请按照下图进行配置。但是在下游
工序会无法检查贴装后的元件。
设
置
元件检查
(AOI)
锡膏检查
(SPI)
元件检查
(AOI)
NPM-D3 EJM6DC-MB-13M-02
13-10-1

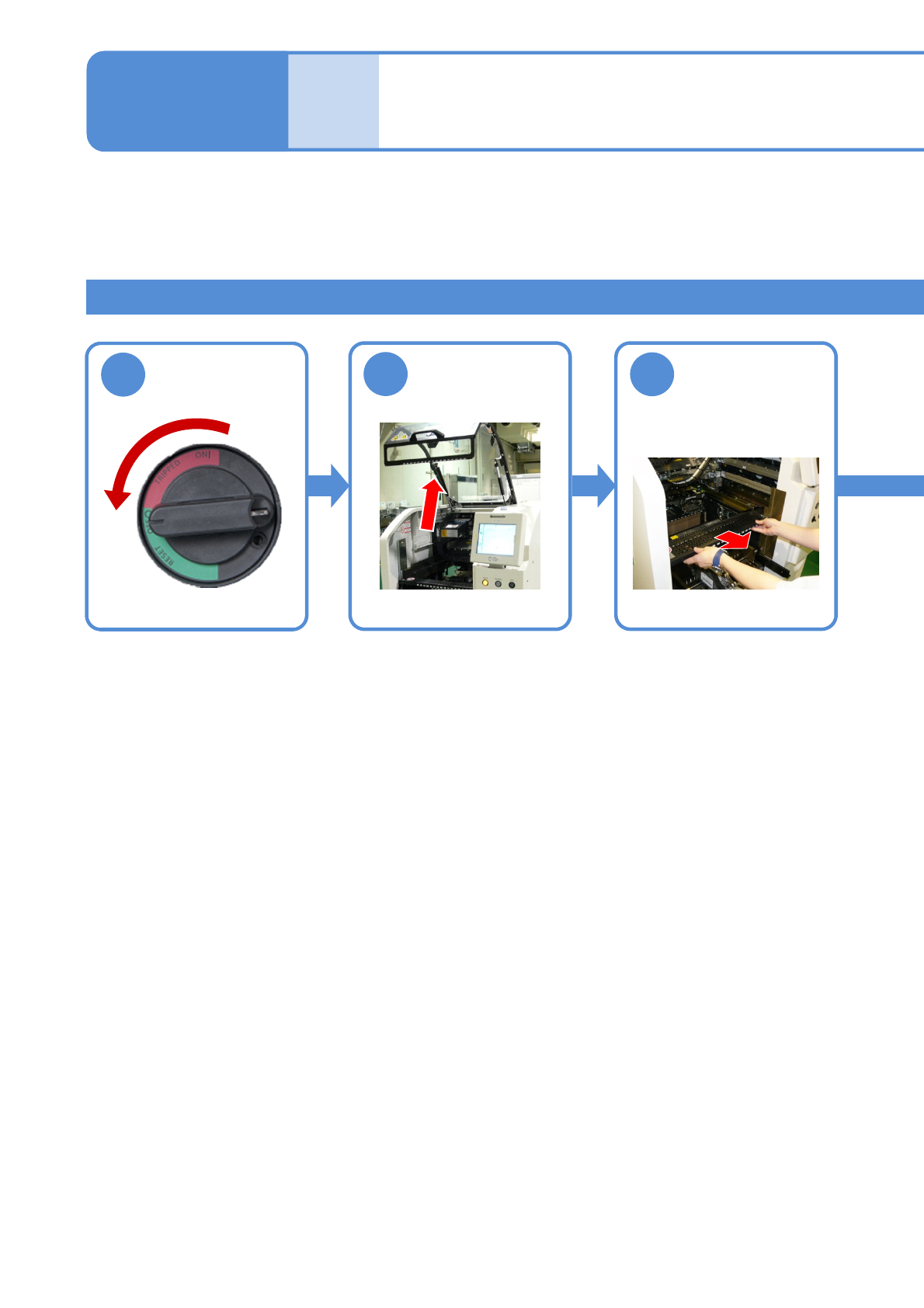

安全盖的安装和卸除方法以在前侧作业时的例子来说明。
●工作时有可能需要卸下交换台车(选购件)，及托盘料架。
(交换台车的卸除请参阅→P.3-2，托盘料架的卸除请参阅→P.13-8)
安装方法
1
2
OFF
3
卸下料架工作台盖
(→P.3-3)
安全盖(选购件)的安装和卸除 1
