用户手册 SIPLACE SX4/DX4 3 技术数据和组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.3 尺寸和重量 101 3.3 尺寸和重量 3.3.1 技术数据 - 尺寸和重量 3 长度 1,900 mm 宽度 包括显示器和键盘 2,515 mm 2,734 mm 贴片机高度 （适用于 930 mm PCB 传送导轨高度） 最高到显示器上边 带指示灯 带可向上折叠的保护罩 1,630 mm 2,1 10…

100%1 / 344
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.2 环境条件和连接值 SC.704.xx 以上软件版本 2011 年 2 月 中文版
100
3.2.4 压缩空气供给和压缩空气规格
3
压缩空气供给
压缩空间压力值
P
最小
P
最大
0.5 MPa = 5.0 bar
1.0 MPa = 10 bar
工作压力
0.48 MPa ± 0.025 MPa (4.8 bar ± 0.25 bar)
压缩空气连接
半径为 3/4 英寸的内螺纹 （管螺纹）（带有 1/2" 的软管接头）
压缩空气消耗量
a
贴片头配置 压缩空气消耗量-
b
无
真空泵
压缩空气消耗量
c
带
真空泵
a
SIPLACE SX4
C&P20/C&P20/C&P20/C&P20
C&P20/C&P20/CPP/CPP
C&P20/C&P20/TH/TH
C&P20/C&P20/CPP_H
c
/TH
CPP/CPP/CPP/CPP
CPP/CPP/CPP_H/TH
CPP/CPP/TH/TH
990 Nl/min.
720 Nl/min.
680 Nl/min.
700 Nl/min.
480 Nl/min
460 Nl/min
440 Nl/min.
250 Nl/min.
350 Nl/min.
310 Nl/min.
330 Nl/min.
--
--
--
SIPLACE DX4
C&P20/C&P20/C&P20/C&P20 990 Nl/min. 250 Nl/min.
压缩空气规格
微粒尺寸
0.1 µm
微粒密度
0.1 mg/m³
最大含油量 （1 级） 微粒密度 0.01 mg/m³
压力露点 （4 级） 露点 +3°
a) 平均消耗值。
b) 在温度为 20°C 、压力为 1013 hPa 的正常大气环境下
c) CPP_H = 高装配位置中的多星 CPP
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.3 尺寸和重量
101
3.3 尺寸和重量
3.3.1 技术数据 - 尺寸和重量
3
长度
1,900 mm
宽度
包括显示器和键盘
2,515 mm
2,734 mm
贴片机高度 （适用于 930 mm PCB 传送导轨高度）
最高到显示器上边
带指示灯
带可向上折叠的保护罩
1,630 mm
2,110 mm
2,120 mm
贴片机底部间隙
（适用于 900 mm PCB 传送导轨高度）
（适用于 930 mm PCB 传送导轨高度）
（适用于 950 mm PCB 传送导轨高度）
120 mm ±15 mm
150 mm ±15 mm
170 mm ±15 mm
重量
SX4，带 4 台 X 料车
SX4，带 4 台 X 料车 （满配）
DX4 空机
DX4，带 4 台 DX 料台 X （满配）
3,398 kg
3,938 kg
3,460 kg
3,938 kg
位置
SX4，带 4 台 X 料车
DX4，带 4 台 DX 料台
6.87 m²
6.87 m²
单位面积的负荷
SX4，带 4 台 X 料车
DX4，带 4 台 DX 料台
6.34 kN/m²
6.34 kN/m²
贴片机支脚数量
6
最大噪音辐射
75 dB (A)
室内温度 15°C 至 35°C
空气湿度 30% 至 75 % （但是平均不高于 45%，以防止贴
片机凝结）。
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.3 尺寸和重量 SC.704.xx 以上软件版本 2011 年 2 月 中文版
102
3.3.2 尺寸
3.3.2.1 SX4 贴片机的尺寸
3
图
3.3 - 1 SX4

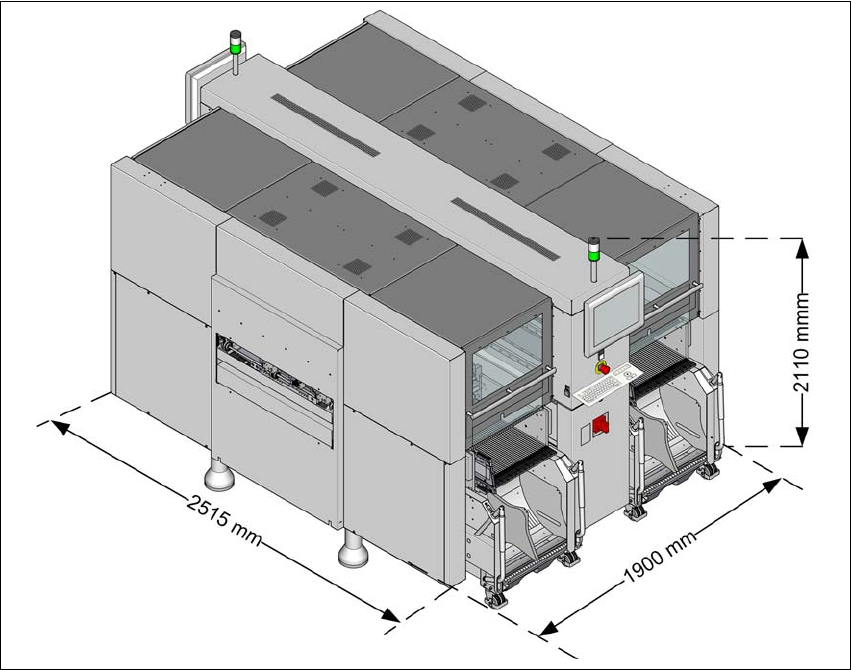

贴片机的尺寸
