3.4 组件综述

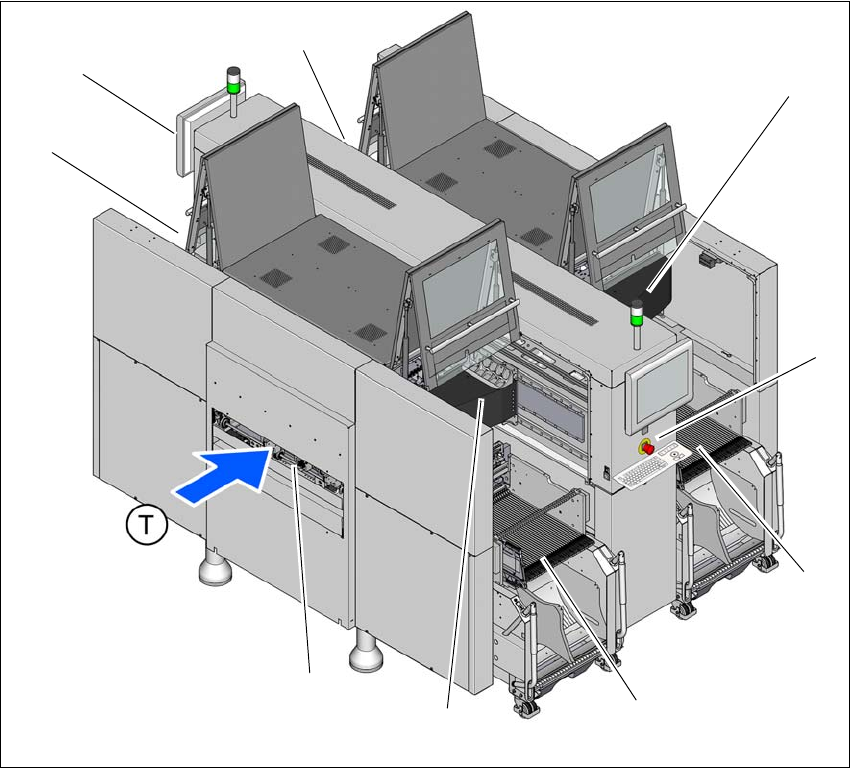

3.4.1 SIPLACE SX4 组件综述
3
3
图
3.4 - 1 SX4
贴片机
-
组件综述
(1) 带料车、料带切割器、空料带导槽的料位 1
(2) 带料车、料带切割器、空料带导槽的料位 2
(3) 带装卸装置、料带切割器、空料带导槽的料位 3
(4) 带装卸装置、料带切割器、空料带导槽的料位 4
(5) 料位 1 的悬臂 1，带贴片头
(6) 料位 1 的悬臂 2，带贴片头
(7) 带键盘的显示器 （2 个）
(8) 印制电路板传送导轨
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.4 组件综述 SC.704.xx 以上软件版本 2011 年 2 月 中文版
108

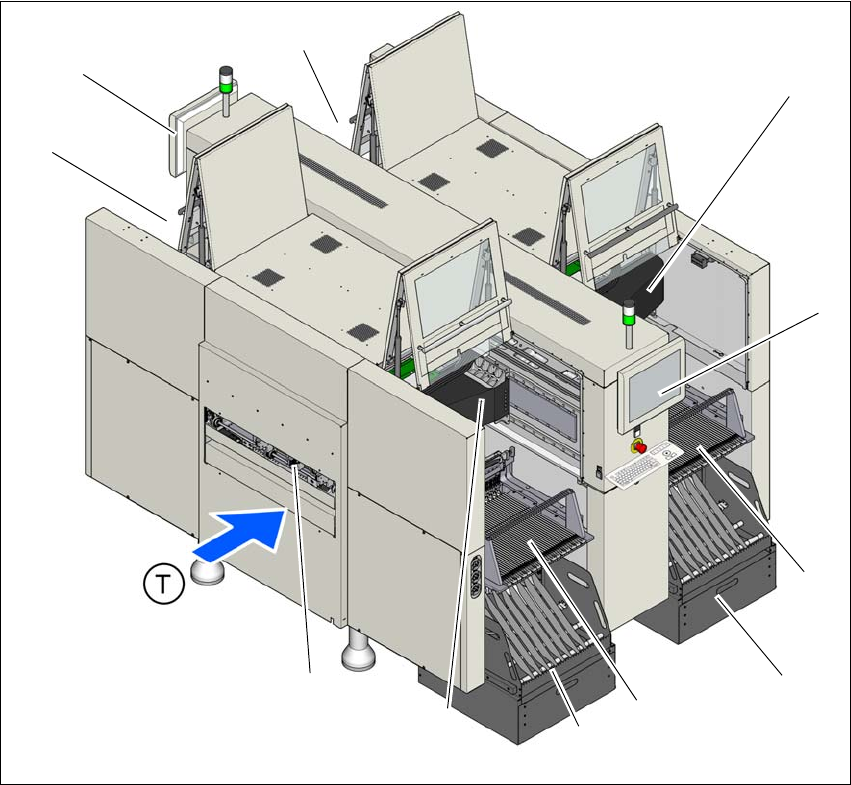

3.4.2 SIPLACE DX4 组件综述
3
3
图
3.4 - 2 DX4
贴片机
-
组件综述
(1) 带 DX 料台、料带切割器、空料带导槽的料位 1
(2) 带 DX 料台、料带切割器、空料带导槽的料位 2
(3) 带 DX 料台、料带切割器、空料带导槽的料位 3
(4) 带 DX 料台、料带切割器、空料带导槽的料位 4
(5) 料位 1 的悬臂 1，带贴片头
(6) 料位 1 的悬臂 2，带贴片头
(7) 带键盘的显示器 （2 个）
(8) 印制电路板传送导轨
(9) 料位 1 到 4 的废料带容器，带有料盘固定器
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(7)
(8)
(6)
(7)
(5)
(9)
(9)
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.5 贴片头
109
3.5 贴片头
3.5.1 贴片速度极高的 SIPLACE SpeedStar C&P20 贴片头
3
图
3.5 - 1 SIPLACE SpeedStar -
功能组第
1
部分
(1) DP 马达， 20 驱动装置
(2) “吸尘器传感器保持电路”板
(3) 为拾取 / 贴片和保持电路中的 20 文氏管吸嘴压缩空气连接
(4) 压力控制阀的排气线路 (7)
(5) 返回气缸
(6) Z 轴马达 （线性马达）
(7) 压力控制阀
