用户手册 SIPLACE SX4/DX4 3 技术数据和组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.5 贴片头 113 3.5.2 SIPLACE MultiS t ar CPP （仅限 SX4 ） 3 图 3.5 - 3 SIPLACE MultiSt ar - 前视图，功能组第 1 部分 (1) 带有 12 个段位器的星形轴 (2) 配有集成 DP 驱动装置的段 位器 (3) 星型轴驱动装置的扭矩马达 …
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.5 贴片头 SC.704.xx 以上软件版本 2011 年 2 月 中文版
112
3.5.1.2 技术数据
3
3.5.1.3 元件抛料仓传感器
请注意 3
使用 SpeedStar 时，我们建议您安装选配的元件抛料仓传感器。（另请参见第 6.5 节，第 318
页）
元件范围
a
a) 请注意，可以放置的元件范围还会受到衬垫几何形状、客户特定的标准和封装公差的影响。
从 01005 到 2220、 Melf、 SOT、
SOD
元件规格
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
4 mm
0.25 mm
0.1 mm
0.4 mm
0.2 mm
0.4 mm x 0.2 mm
6 mm x 6 mm
1 g
可编程 贴片力，可变增量
1.5 N - 4.5 N
吸嘴类型 10xx、 11xx、 12xx
X/Y 轴精确度
b
b) 精确值可使用与厂商无关的 IPC 标准测量得出。
± 41 µm/3σ, ± 55 µm/4σ
角度精确度
± 0.5°/3σ, ± 0.7°/4σ
元件范围
95%
元件照相机类型
23
照明级别
5
可能的照明级别设置
256
5
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.5 贴片头
113
3.5.2 SIPLACE MultiStar CPP （仅限 SX4）
3

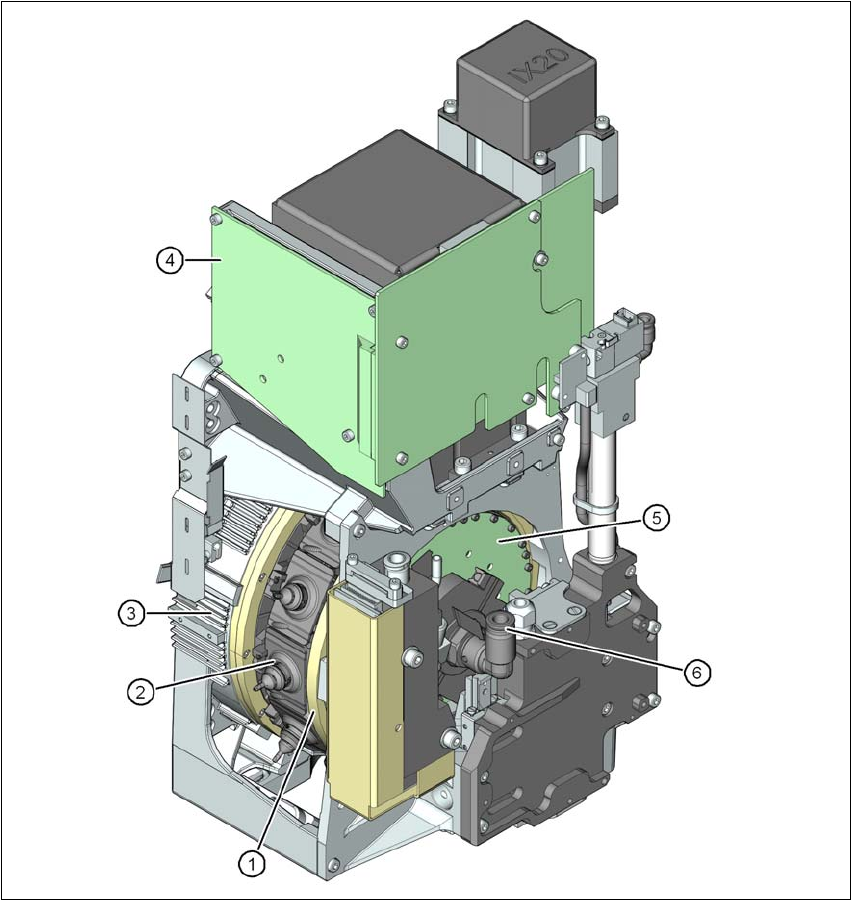

图
3.5 - 3 SIPLACE MultiStar -
前视图，功能组第
1
部分
(1) 带有 12 个段位器的星形轴
(2) 配有集成 DP 驱动装置的段位器
(3) 星型轴驱动装置的扭矩马达
(4) 中间分布器印制电路板
(5) 12 个 DP 驱动装置的控制板
(6) 用于拾取 / 贴片和保持电路中文氏管吸嘴的压缩空气连接
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.5 贴片头 SC.704.xx 以上软件版本 2011 年 2 月 中文版
114
3
图
3.5 - 4 SIPLACE MultiStar -
前视图，功能组第
2
部分
(1) C&P 元件照相机 （29/30 型， 27 x 27，数字）
(2) 星型轴驱动装置的扭矩马达
(3) Z 轴驱动装置 （线性马达）
(4) 返回气缸
(5) 压力控制阀
