用户手册 SIPLACE SX4/DX4 3 技术数据和组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.5 贴片头 125 元件规格 b 最大高度 最小管脚间距 最小管脚宽度 最小球面间距 最小球面管脚直径 最小尺寸 最大尺寸 最大重量 c 25 mm (如有要求,可提供更高的 元件) 0.3 mm 0.15 mm 0.35 mm 0.2 mm 1.0 mm x 0.5 mm 55 mm x 45 mm (单个…

3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.5 贴片头 SC.704.xx 以上软件版本 2011 年 2 月 中文版
124
3.5.3.1 说明
此高级贴片头包括 2 个同类贴片头 (联接在一起)。 2 个贴片头都依据拾取贴片头原理工作。
TwinStar 贴片头适合贴装复杂或大型元件。 2 个元件由贴片头拾取后,根据贴片位置进行光学对
中,然后旋转至所需的贴片角度。通过吹气将这些元件轻柔而准确地放在 PCB 上。
目前,已针对 TwinStar 贴片头开发出了新类型吸嘴 (5xx 型),借助适配器,您还可以从拾取贴
片头使用 4xx 型吸嘴,从收集贴片头使用 8xx 型和 9xx 型吸嘴。
3.5.3.2 技术数据
光学对中 静止 P&P 元件照相机
(33 型, 55 x 45,数字)
见第 3.8.3 节,第 142 页
静止 P&P 元件照相机
(25 型, 16 x 16,数字)
见第 6.7 节,第 320 页
元件范围
a
0402 至 SO、 PLCC、 QFP、BGA、
专用元件、 bare die、倒装片
0201 至 SO、 PLCC、 QFP、插座、
插头、 BGA、专用元件、 bare die、
倒装片和保护罩

用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.5 贴片头
125
元件规格
b
最大高度
最小管脚间距
最小管脚宽度
最小球面间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
c
25 mm (如有要求,可提供更高的
元件)
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0 mm x 0.5 mm
55 mm x 45 mm (单个测量值)
与两个吸嘴一起使用
50 mm x 50 mm 或
69 mm x 10 mm
与
1
个吸嘴一起使用
78 mm x 78 mm 或
110 mm x 10 mm
最大 200 mm x 110 mm (有限制)
100 g
25 mm (如有要求,可提供更高的
元件)
0.25 mm
0.1 mm
0.14 mm
0.08 mm
0.6 mm x 0.3 mm
16 mm x 16 mm (单个测量值)
55 mm x 55 mm (多个测量值)
100 g
可编程贴片力 1.0 N 至 15 N
2.0 N - 30 N
d
1.0 N 至 15 N
2.0 N - 30 N
d
吸嘴类型
e
5 xx (标准)
4 xx + 适配器
8 xx + 适配器
9 xx + 适配器
夹持器
5 xx (标准)
4 xx + 适配器
8 xx + 适配器
9 xx + 适配器
夹持器
两个拾取 贴片头上的吸嘴间
距
70.8 mm 70.8 mm
X/Y 轴精确度
f
± 26 µm / 3σ, ± 35 µm / 4σ ± 22 µm / 3σ, ± 30 µm / 4σ
角度精确度
± 0.05° / 3σ, ± 0.07° / 4σ ± 0.05° / 3σ, ± 0.07° / 4σ
元件照相机类型
33 25
照明级别
66
可能的照明级别设置
256
6
256
6
a) 请注意,可以放置的元件范围还会受到衬垫几何形状、客户特定的标准和封装公差的影响。
b) 如果 C&P 贴片头和 TwinStar 贴片头都置于同一个贴片区,可能会限定最大尺寸。
c) 如果使用了标准吸嘴
d) SIPLACE 高压力贴片头,见第 6.6
节,第 319 页。
e) 超过 300 种吸嘴和 100 种夹持器可用,广泛的吸嘴数据可在线获取。
f) 精确值可使用与厂商无关的 IPC 标准测量得出。

3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.6 悬臂系统 SC.704.xx 以上软件版本 2011 年 2 月 中文版
126
3.6 悬臂系统
3.6.1 悬臂位置
3

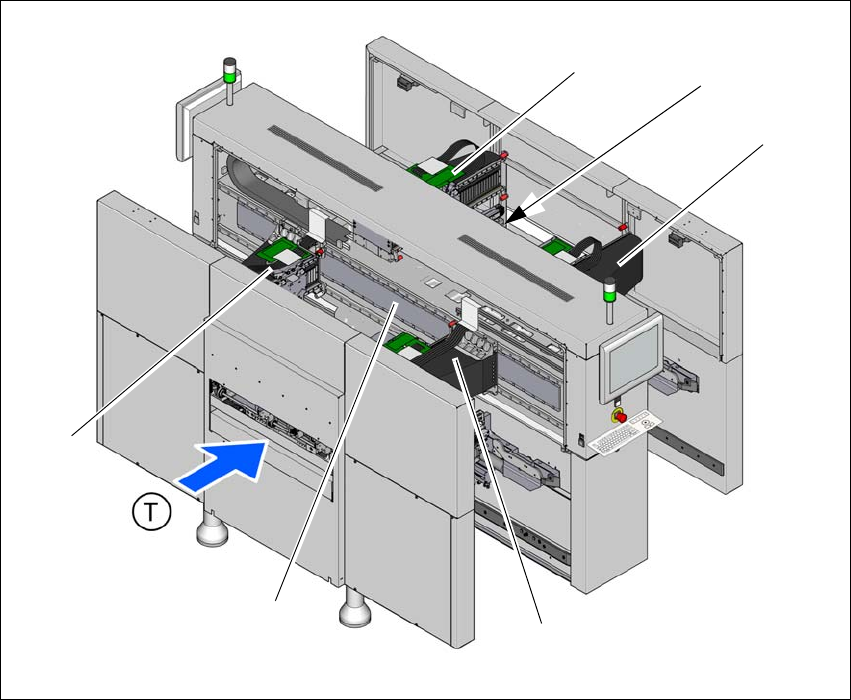

图
3.6 - 1
悬臂位置 (示例为
SX4
)
(1) Y 轴,悬臂 1 和悬臂 4
(2) X 轴,悬臂 1
(3) X 轴,悬臂 2
(4) Y 轴,悬臂 3 和悬臂 4 (已隐藏)
(5) X 轴,悬臂 3
(6) X 轴,悬臂 4
(T) PCB 的传送方向
(1)
(3)
(6)
(4)
(2)
(5)
