3.7.2.2 说明
双传送导轨被设计成由五个传送导轨系统元件组成，包括输入传送导轨、处理传送导轨 1、中间
传送导轨、处理传送导轨 2 和输出传送导轨。 输入、中间和输出传送导轨这三个区域可作为印制
电路板的缓冲区，在需要短暂等待时使用。
传送导轨的传动带由直流电动机驱动。超声波传感器可以监视和控制印制电路板的运输。如果印
制电路板抵达了贴片区域，并且通过了超声波传感器，就会被制动。此时，顶杆会立即定位印制
电路板。电路板一到达目标位置，传送带就停止，印制电路板下部被夹紧。
对于每个 PCB，其顶部到贴片头的距离保持不变，也与 PCB 的厚度无关。因此，贴片速率不取
决于 PCB 的厚度。PCB 基准点也可以优化。由于 PCB 表面到 PCB 照相机的距离不变，PCB 照
相机始终对准 PCB 表面，清晰度始终不变。PCB 基准点轮廓以最优的方式映射到 PCB 照相机的
CCD 芯片上。
电路板传送导轨的宽度由集成控制电路设置并监控。要选用不同的宽度，须调用程序。控制电路
会启动驱动马达，直到达到需要的宽度为止。因此，宽度调整不取决于其它贴片机元件。
由于贴片机的传送导轨高度可以选择，因此贴片机可以集成到传送导轨高度为 900、 930 或 950
mm 的生产线中。标准高度为 930 mm。
PCB 传送导轨与单个贴片机之间的通信通过 SMEMA 接口或可选的 Siemens 接口进行。
固定传送导轨侧可在双或单传送导轨的右侧或左侧。借助贴片机软件，很容易将固定传送导轨侧
从左侧改为右侧，或者从右侧改为左侧。
3.7.2.3 灵活的 PCB 双传送导轨 - 传送导轨轨道和类型
右侧传送导轨轨道 （从传送方面可见）称为 “传送导轨 1”，而左侧传送导轨轨道称为 “传送导
轨 2”（ 见 图 3.7 - 4
，第 134 页）。
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.7 PCB 传送导轨系统
133
3.7.2.4 单传送导轨模式下的 PCB 双传送导轨
在线配置双传送导轨，以便创建单传送导轨。一条传送导轨轨道可以完全移到一起，并被禁用
（见图 3.7 - 3
）。这可将传送轨道的宽度增至 560 mm。
3
图
3.7 - 3

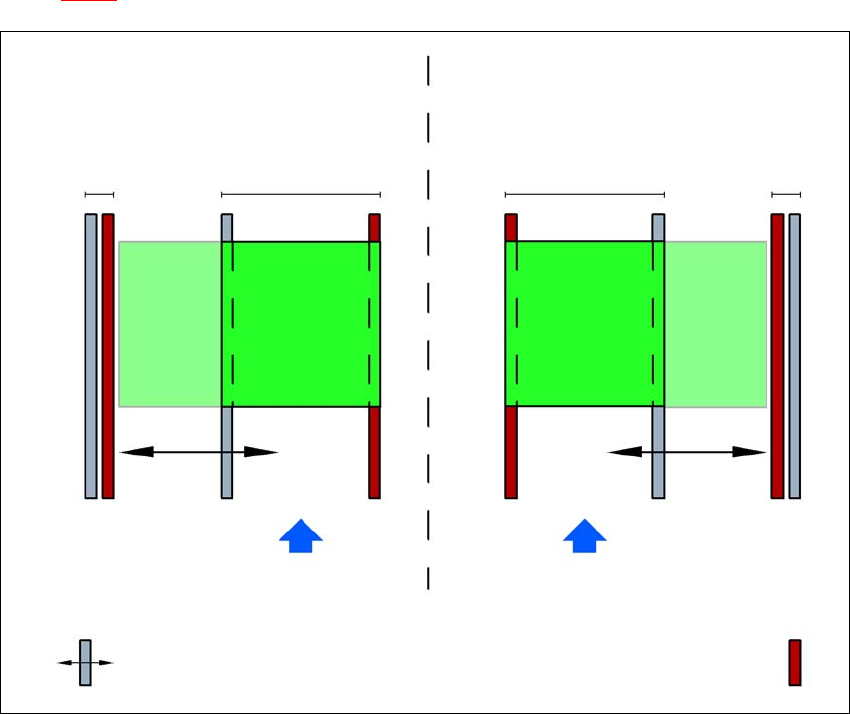

单传送导轨模式下的灵活双传送导轨
轨道 2 加宽的双传送导轨：
（左侧静止的传送导轨侧壁）
被取消激活的
传送轨道 2
传送轨道 1 传送轨道 2 被取消激活的
传送轨道 1
PCB 传送方向 PCB 传送方向
传送导轨的静止侧壁
轨道 1 加宽的双传送导轨：
（右侧静止的传送导轨侧壁）
传送导轨的活动侧壁
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.7 PCB 传送导轨系统 SC.704.xx 以上软件版本 2011 年 2 月 中文版
134
3.7.2.5 异步传送模式
在异步模式中，只有一条传送轨道上的 PCB 进行处理。同时，第二条传送轨道上的 PCB 移动到
贴片位置。这样就节省了一个 PCB 的全部传送时间，从而大大提高了性能，对于循环时间较短的
PCB 尤其如此。在整个贴片过程中，一旦贴片机接收到作业数据 （面板，配置），送料带上的
PCB 就被持续传送到可用的处理带上 （处理带须是空的）。 一旦将印制电路板传送到处理区域，
就会开始贴片处理。 PCB 是依次进行处理的。
如果贴片程序被中断，传送导轨接口将被禁用，正在处理带上进行的 PCB 的处理将完成。
两条传送轨道的传送导轨接口同时被禁用或启动。
3
图

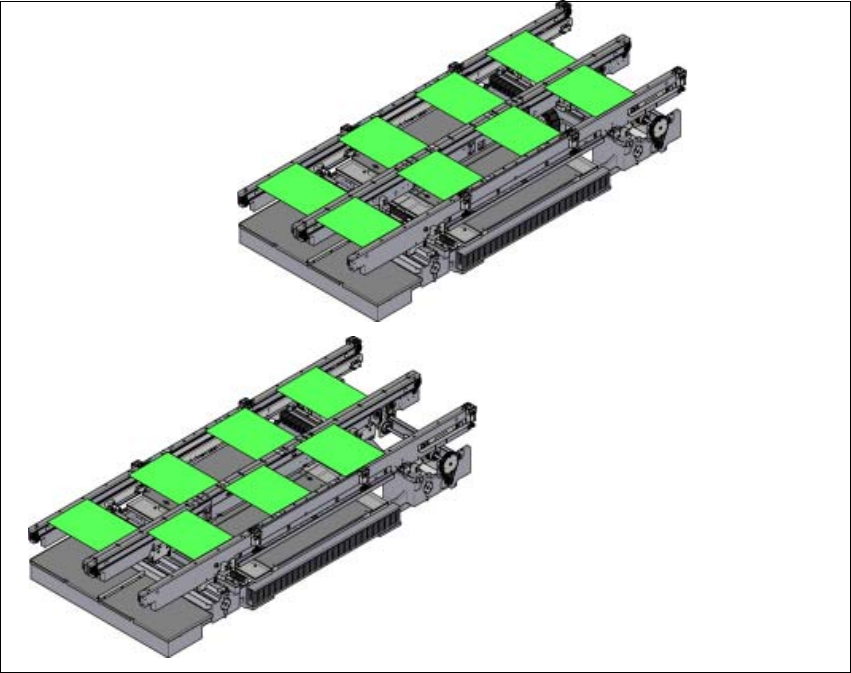

3.7 - 4
传送模式
同步传送模式
异步传送模式
