3.7.3 SIPLACE 四通道传送导轨 （仅限 SX4）
部件号 00519836-xx SIPLACE 四通道传送导轨
3

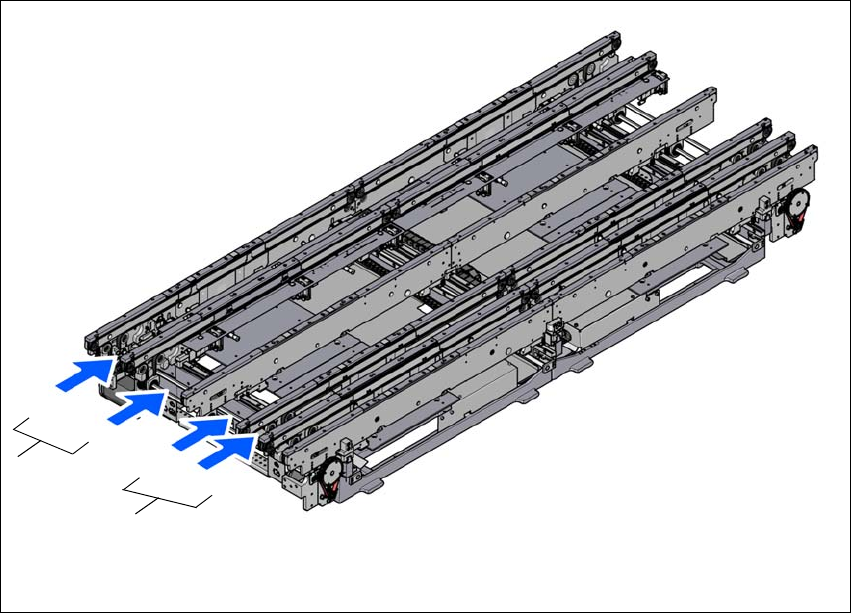

图
3.7 - 5 SIPLACE
四通道传送导轨
(1) 传送导轨通道组 1
(1R) 传送导轨通道 1，右侧
(1L) 传送导轨通道 1，左侧
(2) 传送导轨通道组 2
(2R) 传送导轨通道 2，右侧
(2L) 传送导轨通道 2，左侧
3.7.3.1 说明
SIPLACE 四通道传送导轨同时最多可处理 8 个印制电路板。 传送导轨通道 1R 和 1L 或 2R 和 2L
可用同步模式传送印制电路板，而两个传送导轨通道组 1 和 2 可用同步模式或异步模式传送印制
电路板。 两个外部传送导轨侧在四通道传送导轨中是固定的。 可在软件中将传送导轨配置为单通
道、双通道或四通道，无需对硬件进行任何更改。
(2L)
(2R)
(1)
(1R)
(1L)
(2)
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.7 PCB 传送导轨系统
137
3.7.4 控制和宽度调整
3.7.4.1 用 Single Functions （单项功能）菜单控制
联机帮助包括有关 PCB 传送导轨控制和 Single Functions （单项功能）菜单的信息。
3.7.4.2 宽度自动调整
当接到命令时，传送带会被设置为所需的宽度。双传送导轨可以使用不同的宽度。
有关更改传送导轨宽度的详情，参见联机帮助。
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.7 PCB 传送导轨系统 SC.704.xx 以上软件版本 2011 年 2 月 中文版
138
3.7.5 PCB 曲度的定义
3.7.5.1 传送导轨上的 PCB 曲度
穿越行程方向的 PCB 曲度最大为 PCB 对角线的 1 %，但不会超过 2 mm
3
行程方向的 PCB 曲度 + PCB 厚度 < 5.5 mm
3
固定的夹紧边缘
可移动的夹紧装置
印制电路板
传送导轨侧壁
固定的夹紧边缘
传送带
印制电路板
PCB 传送方向
5.5 mm
