3.8.2 C&P 元件照相机 （29/30 型， 27 x 27，数字）
3
图
3.8 - 1 C&P
元件照相机 （
29/30
型，
27 x 27
，数字）
(1) 元件照相机镜头和照明
(2) 照相机放大器
(3) 照明控制部件
3.8.2.1 技术数据
3
元件尺寸
0.3 mm x 0.3 mm - 27 mm x 27 mm
元件范围
01005
a
- 27 mm x 27 mm
PLCC、 SO、 QFP、 TSDP、 SOT、 MELF、 CHIP、 IC
BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距 0.25 mm （对于 <18 mm x 18 mm 的元件）
0.35 mm （对于 < ≥ 18 mm x 18 mm 的元件）
最小球面管脚直径 0.14 mm （对于 <18 mm x 18 mm 的元件）
0.2 mm （对于 < ≥ 18 mm x 18 mm 的元件）
视场
32 mm x 32 mm
照明方法 前方照明 （5 级，可按需要编程）
a) 01005 元件：29/30 型照相机； 38 型照相机 （如有更高的质量需求，建议使用此型号的照相机）。
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.7 PCB 传送导轨系统 SC.704.xx 以上软件版本 2011 年 2 月 中文版
142
3.8.3 静止 P&P 元件照相机 （33 型， 55 x 45，数字）
部件号 00519902-xx 静止照相机， 33 型
3.8.3.1 结构
3
图
3.8 - 2
元件照相机 （静止，
P&P, 33
型，
55 x 45
，数字）
3.8.3.2 技术数据
3

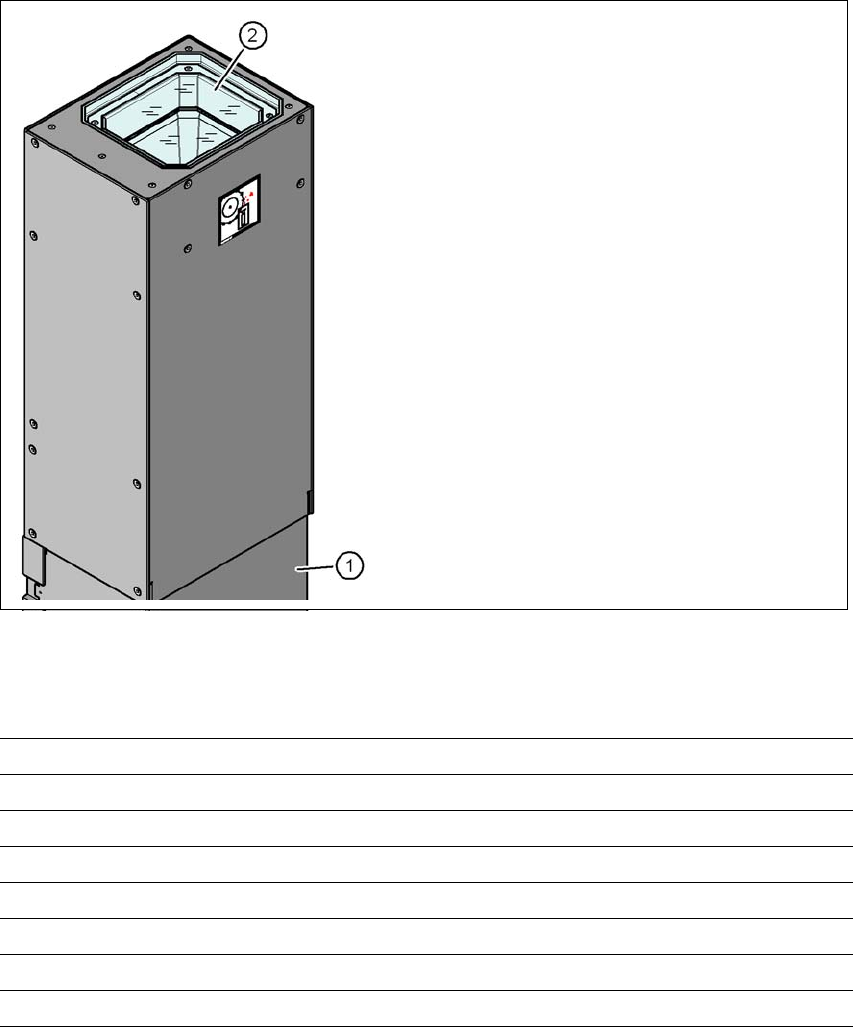

(1) 带照相机和照相机放大器的照相机安装
孔
(2) 玻璃板 - 下面照明和光学
元件尺寸
0.5 mm x 0.5 mm - 55 mm x 45 mm
元件范围 0402、 MELF、 SO、 PLCC、 QFP、电解质电容器和 BGA
最小管脚间距
0.3 mm
最小管脚宽度
0.15 mm
最小球面间距
0.35 mm
最小球面管脚直径
0.2 mm
视场
65 mm x 50 mm
照明方法 前方照明 （6 级，可按需要编程）
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.7 PCB 传送导轨系统
143
3.8.4 PCB 照相机 （34 型，数字）
3.8.4.1 结构
3
图
3.8 - 3 PCB
照相机 （
34
型，数字）

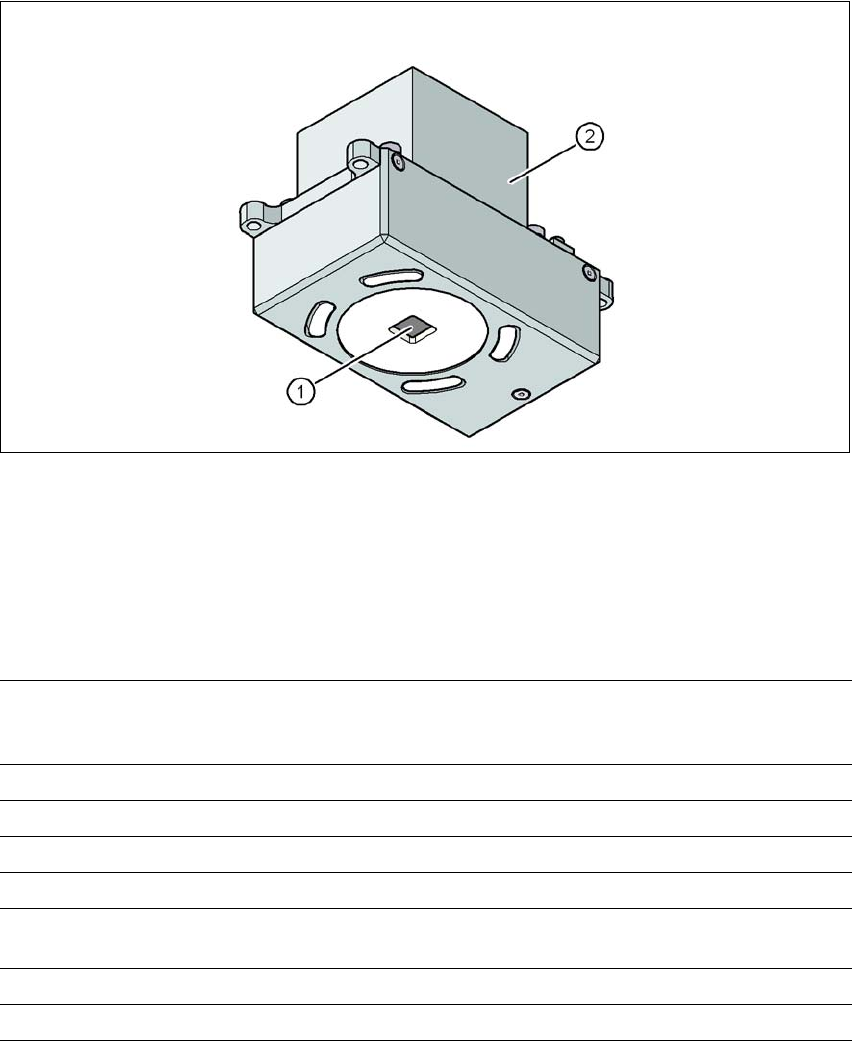

(1) PCB 照相机镜头和照明
(2) 照相机放大器
3.8.4.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
最多 6 个 （长印制电路板选项）（可选的 PCB 基准点是最优输
出）。
局部基准点 每个 PCB 最多 2 个 （类型可能不同）。
料库存储器 每个子面板最多 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （异常部件）
照明方法 前方照明 （3 级，可按需要编程）
每个基准点
/ 坏的基准点的检测时间
20 ms - 200 ms
视场
5.78 mm x 5.78 mm
聚焦板距离
28 mm
