用户手册 SIPLACE SX4/DX4 3 技术数据和组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SI PLACE SX4/D X4 的 X 供料 器组件 151 3.9.2.2 料带供料器组件 8 mm X 3 图 3.9 - 4 8 mm X 料带供料器组件 3 8 mm X 料带供料器组件 部件号 00141270-xx 8 mm X 料带供料器组件 （带接合传感器） 部件号 00141290-…
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 的 X 供料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版
150
3.9.2 SIPLACE X 系列供料器组件的技术数据
下列页面列出了 X 系列供料器组件的图片和相关技术数据。
3.9.2.1 料带供料器组件 2x8 mm X
3
图
3.9 - 3
料带供料器组件
2x8 mm X
3
料带供料器组件 2x8 mm X 部件号 00141269-xx
2x8 mm X 料带供料器组件 （带接合传感器） 部件号 00141289-xx
宽度
22.6 mm
已填充的供料器组件料位
2
传送导轨增量
1 mm / 2 mm / 4 mm / 8 mm
一个料带的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
151

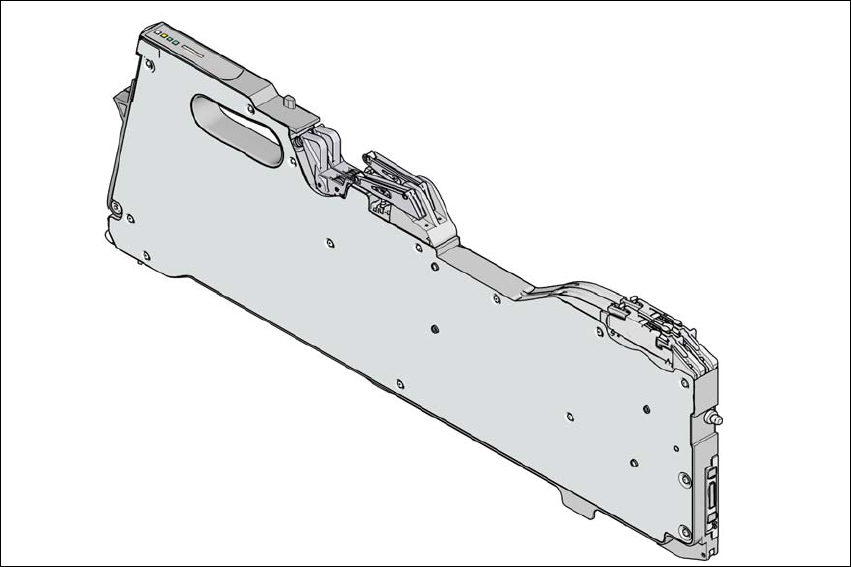

3.9.2.2 料带供料器组件 8 mm X
3
图
3.9 - 4 8 mm X
料带供料器组件
3
8 mm X 料带供料器组件 部件号 00141270-xx
8 mm X 料带供料器组件 （带接合传感器） 部件号 00141290-xx
宽度
10.8 mm
已填充的供料器组件料位
1
传送导轨增量
1 mm / 2 mm / 4 mm / 8 mm
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 的 X 供料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版
152
3.9.2.3 料带供料器组件 12 mm X
3
图
3.9 - 5 12 mm X
料带供料器组件
3
3
12 mm X 料带供料器组件 部件号 00141271-xx
12 mm X 料带供料器组件 （带接合传感器） 部件号 00141291-xx
宽度
22.6 mm
已填充的供料器组件料位
2
传送导轨增量 从 4 mm 到 16 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
