3 技术数据和组件 用户手册 SIPLACE SX4/DX4 3.9 SIPLACE SX4/DX4 的 X 供 料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 154 3.9.2.5 料带供料器组件 24 mm X 3 图 3.9 - 7 料带供料器组件 24 mm X 3 3 3 料带供料器组件， 24 mm X 部件号 00141273-xx 24 mm X 料带供料器组件 （带接合传感器） 部件号 00…
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
153
3.9.2.4 料带供料器组件 16 mm X
3

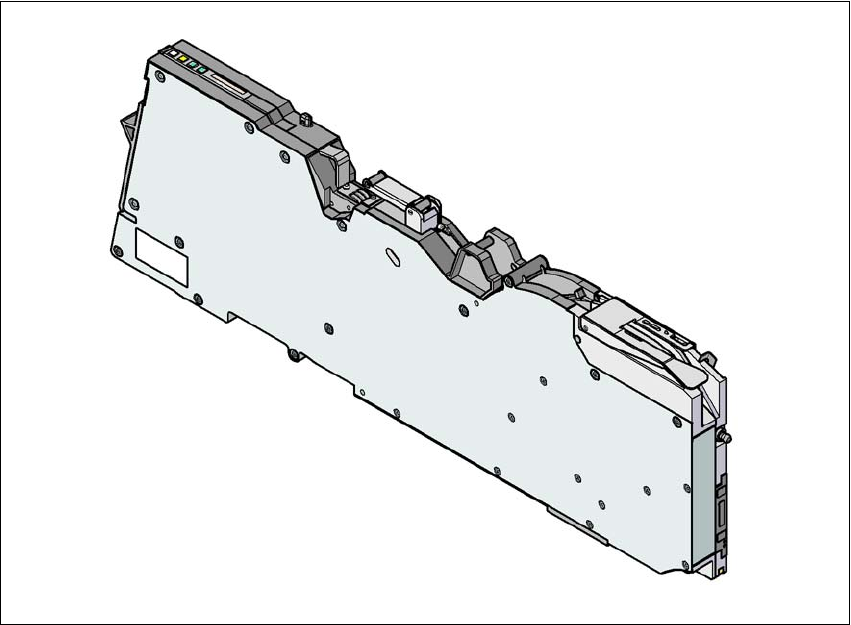

图
3.9 - 6
料带供料器组件
16 mm X
3
料带供料器组件， 16 mm X 部件号 00141272-xx
16 mm X 料带供料器组件 （带接合传感器） 部件号 00141292-xx
宽度
34.4 mm
已填充的供料器组件料位
3
传送导轨增量 从 4 mm 到 20 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 的 X 供料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版
154
3.9.2.5 料带供料器组件 24 mm X
3

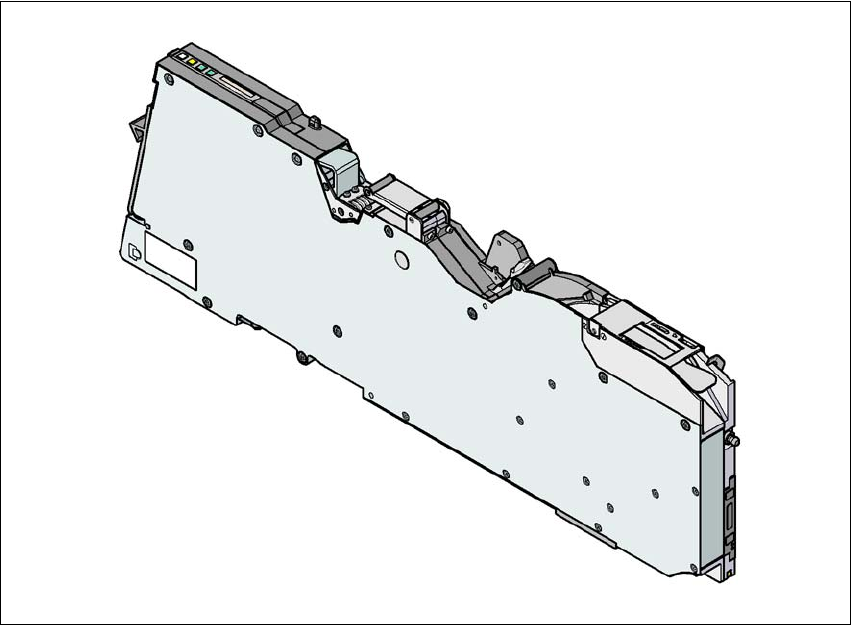

图
3.9 - 7
料带供料器组件
24 mm X
3
3
3
料带供料器组件， 24 mm X 部件号 00141273-xx
24 mm X 料带供料器组件 （带接合传感器） 部件号 00141193-xx
宽度
34.4 mm
已填充的供料器组件料位
3
传送导轨增量 从 4 mm 到 32 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
155
3.9.2.6 料带供料器组件 32 mm X
3

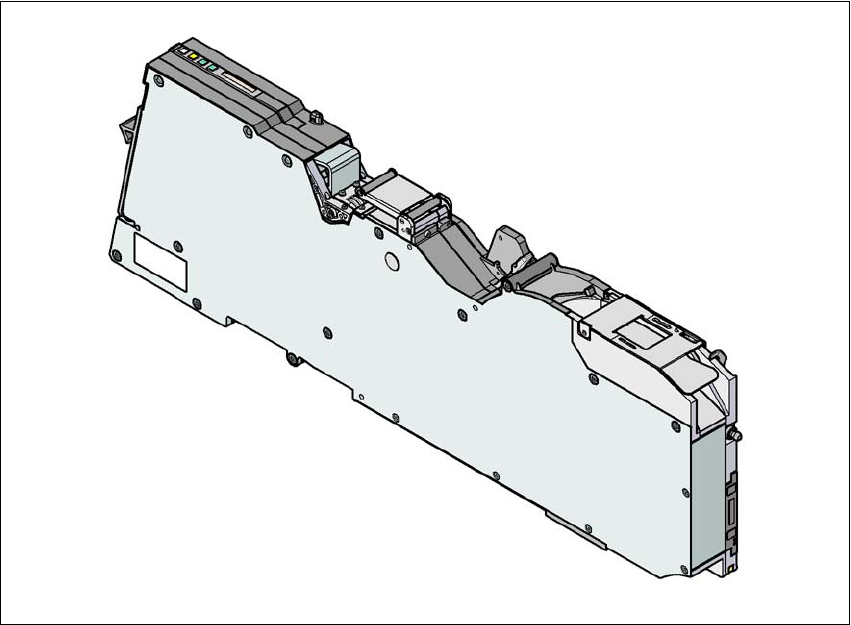

图
3.9 - 8
料带供料器组件
32 mm X
3
3
料带供料器组件， 32 mm X 部件号 00141274-xx
32 mm X 料带供料器组件 （带接合传感器） 部件号 00141194-xx
宽度
46.2 mm
已填充的供料器组件料位
4
传送导轨增量 从 4 mm 到 40 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
