3 技术数据和组件 用户手册 SIPLACE SX4/DX4 3.9 SIPLACE SX4/DX4 的 X 供 料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 156 3.9.2.7 料带供料器组件 44 mm X 3 图 3.9 - 9 44 mm X 料带供料器组件 3 3 3 3 44 mm X 料带供料器组件 部件号 00141275-xx 44 mm X 料带供料器组件 （带接合传感器） 部件号 0…
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
155
3.9.2.6 料带供料器组件 32 mm X
3
图
3.9 - 8
料带供料器组件
32 mm X
3
3
料带供料器组件， 32 mm X 部件号 00141274-xx
32 mm X 料带供料器组件 （带接合传感器） 部件号 00141194-xx
宽度
46.2 mm
已填充的供料器组件料位
4
传送导轨增量 从 4 mm 到 40 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.9 SIPLACE SX4/DX4 的 X 供料器组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版
156

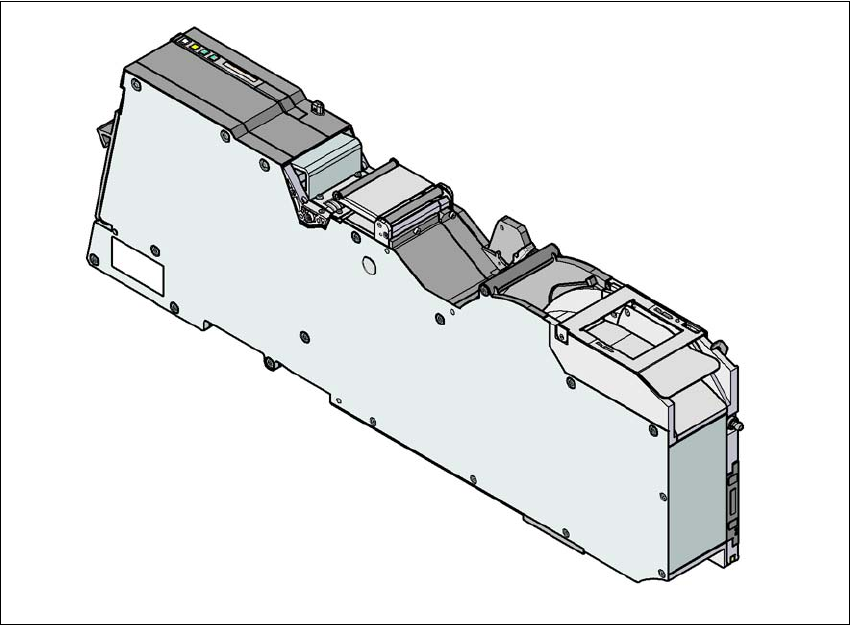

3.9.2.7 料带供料器组件 44 mm X
3
图
3.9 - 9 44 mm X
料带供料器组件
3
3
3
3
44 mm X 料带供料器组件 部件号 00141275-xx
44 mm X 料带供料器组件 （带接合传感器） 部件号 00141195-xx
宽度
58,0
已填充的供料器组件料位
5
传送导轨增量 从 4 mm 到 52 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.9 SIPLACE SX4/DX4 的 X 供料器组件
157
3.9.2.8 料带供料器组件 56 mm X
3
图
3.9 - 10
料带供料器组件
56 mm X
3
3
3
料带供料器组件， 56 mm X 部件号 00141276-xx
56 mm X 料带供料器组件 （带接合传感器） 部件号 00141296-xx
宽度
69,8
已填充的供料器组件料位
6
传送导轨增量 从 4 mm 到 64 mm （以 4 mm 为一个增量单位）
元件料袋的更换时间 < 45 秒
贴片机上预设供料器组件的转换时间
≤ 8 秒
