3.10.1 结构
料车主要由机箱、用于固定供料器组件的转换料台、料带容器和废料带容器组成。
3

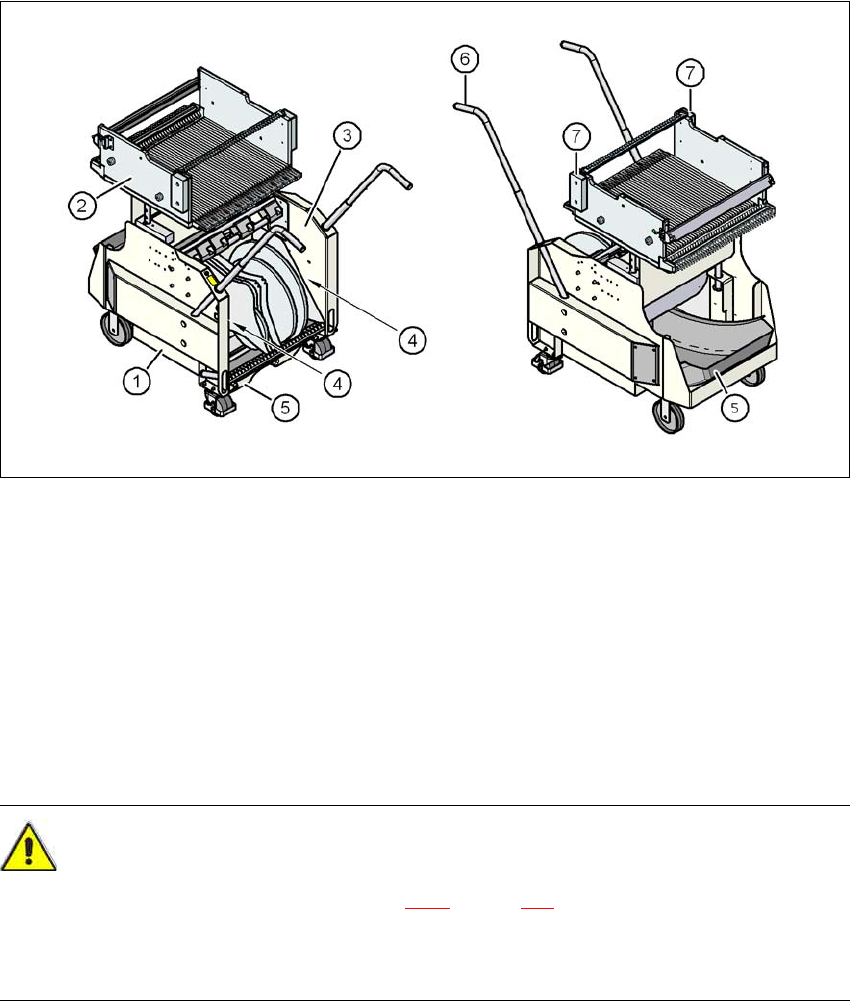

图
3.10 - 3
料车，
SIPLACE X
系列，前视图和后视图
(1) 机箱
(2) 转换料台
(3) 料带容器
(4) 符合安装列表要求的间隙
(5) 废料带容器
(6) 手柄
(7) 手动挡板
小心 3
Æ 当您将料带抛料仓拉出料车时，请按照第 5.8.2 节，第 257 页的安全说明执行操作。
Æ 只可使用手柄推动料车。
Æ 如果您想要传送料车或从托盘将其升起，请使用叉车。
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.10 SIPLACE SX4 上的料车 SC.704.xx 以上软件版本 2011 年 2 月 中文版
172
3.10.2 说明
在标准版本中，料带容器 （图 3.10 - 3 中的 3）盛装的料盘尺寸不超过 17" （432 mm）。
为了保持安全列表的规定，在料带容器和料车之间左右各有 5 mm 宽的间隙（图 3.10 - 3
中的 4，
第 171
页 ，）。
在机箱下面可找到能拉出的废料带容器 （图 3.10 - 3
中的 5，第 171 页）。切割下来的废料带顺
着料带斜槽下移至废料带容器，该容器在续料时必须是空的。
手柄 （图 3.10 - 3
中的 6，第 171 页）可上下折叠。
请注意 3
所有料车比较装载到贴片机上才能运行。用干涉保护组件填充任何剩余的料位，如第 2.7.5.1
节，
第 76 页所述。
