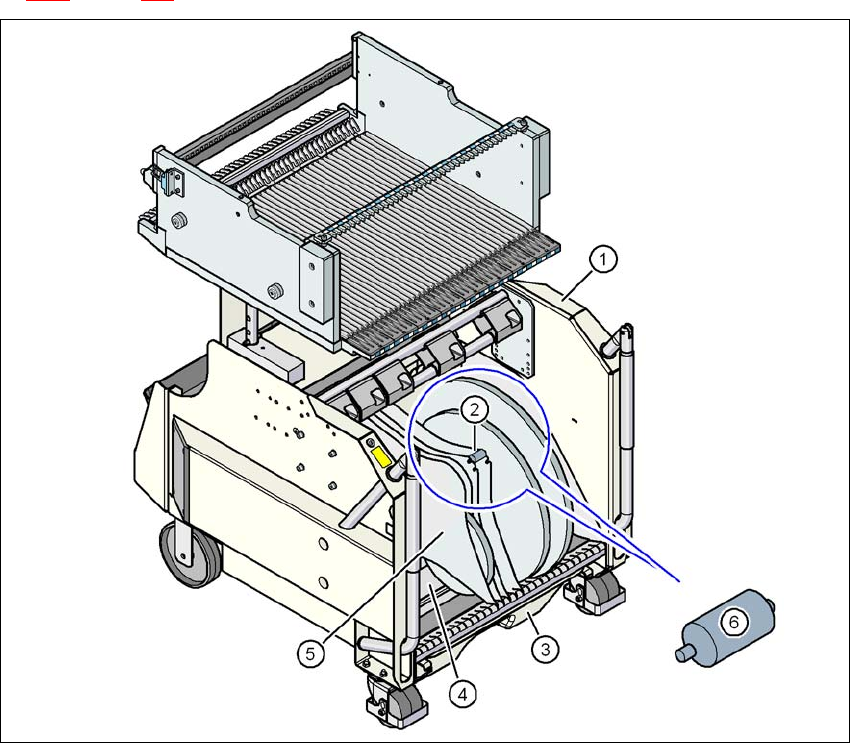

用户手册 SIPLACE SX4/DX4 3 技术数据和组件 SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.10 SIPLACE SX4 上的料车 179 3.10.8 SIPLACE X 系列料带容器 3.10.8.1 说明 料带容器可容纳的料盘直径最高 为 19" （ 483 mm ）。 第 5.9.5 节，第 261 页介绍了如何插入分隔板。 3 图 3.10 - 9 SIPLACE X 系列料车，…
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.10 SIPLACE SX4 上的料车 SC.704.xx 以上软件版本 2011 年 2 月 中文版
178
3.10.7 附加料盘的支座
3
图
3.10 - 8

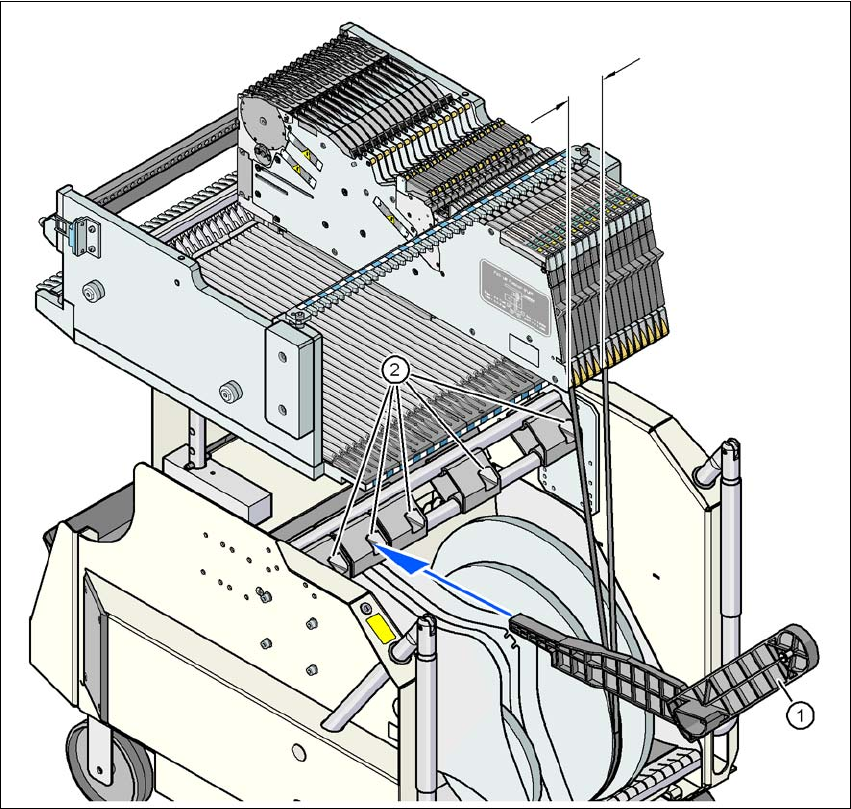

附加料盘的支座 （
X
系列）
(1) 附加料盘的支座，部件号， 00141217-xx
(2) 支承的安装设备
如果供料器组件和料盘芯轴的侧向偏移不超过 60 mm，则 X 系列供料器组件能毫无问题的处理元
件料带。如果预定义设置表明最大允许偏移不能维持，我们推荐使用附加料盘芯轴 (1) 支座。只
需将支座插入固定器 (2) ，并推至偏移小于最大允许值 （60 mm）。料车共带有 5 个固定器。料
盘芯轴支座能固定 2 个料盘芯轴，这意味在料带容器上方可定位多达 15 英寸 (381 mm) 的料盘芯
轴。
最大 60 mm
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.10 SIPLACE SX4 上的料车 SC.704.xx 以上软件版本 2011 年 2 月 中文版
180
3.10.8.2 最大料盘直径与 PCB 传送高度相关
3
请注意： 3
SIPLACE X 系列料车通常不需要芯轴。但是，如果 X 供料器组件多次出现 “超时”错误消息，
建议您使用芯轴。
不含附加料盘的支座 含附加料盘的支座
料车的 PCB
传送导轨高度
料盘直径 料盘直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
