用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.10 SIPLACE SX4 上的料车
179
3.10.8 SIPLACE X 系列料带容器
3.10.8.1 说明
料带容器可容纳的料盘直径最高为 19" （483 mm）。
第 5.9.5
节，第 261 页介绍了如何插入分隔板。
3
图
3.10 - 9 SIPLACE X
系列料车，带料带容器
(1) 料车
(2) 芯轴的位置
(3) 废料带容器
(4) 料带容器
(5) 分隔板
(6) 芯轴 （放大）
3 技术数据和组件 用户手册 SIPLACE SX4/DX4
3.10 SIPLACE SX4 上的料车 SC.704.xx 以上软件版本 2011 年 2 月 中文版
180
3.10.8.2 最大料盘直径与 PCB 传送高度相关
3
请注意： 3
SIPLACE X 系列料车通常不需要芯轴。但是，如果 X 供料器组件多次出现 “超时”错误消息，
建议您使用芯轴。
不含附加料盘的支座 含附加料盘的支座
料车的 PCB
传送导轨高度
料盘直径 料盘直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
用户手册 SIPLACE SX4/DX4 3 技术数据和组件
SC.704.xx 以上软件版本 2011 年 2 月 中文版 3.10 SIPLACE SX4 上的料车
181
3.10.9 废料带斜槽
3

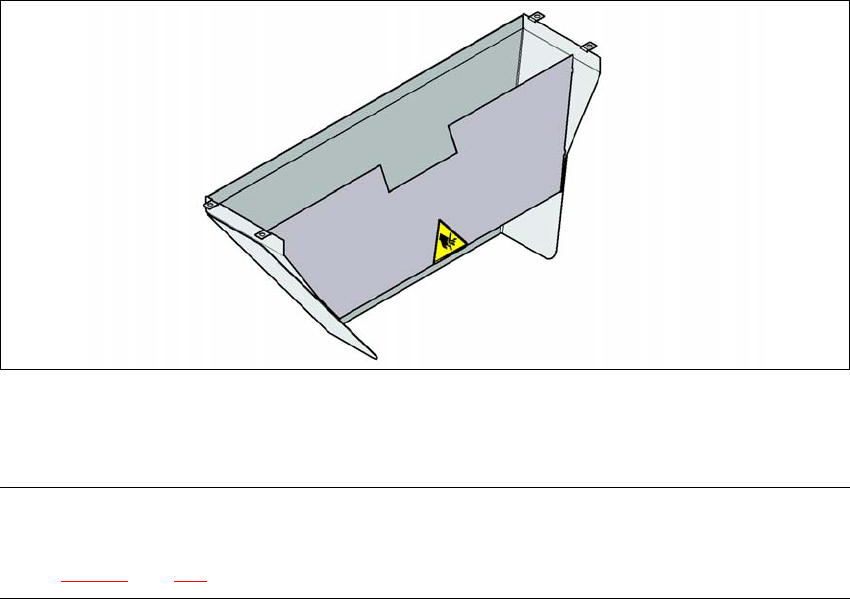

图
3.10 - 10
料车装卸装置的废料带斜槽
根据 PCB 传送导轨高度，设置废料带斜槽的长度，使得料带碎片直接被转移到料车的抛料仓里。
请注意 3
SIPLACE X 系列的废料带斜槽只能安装在 SIPLACE 系列的料车装卸装置上
（见图 5.15 - 3，第 284 页）。
