4.1.4.4 运输箱或货盘的叉车插入点
只能将叉车置于图 4.1 - 1 ，第 185 页中标记的位置 （A）处。建议您保留运输箱和货盘以备用。
警告 4
如果您仍坚持运输贴片机时，不使用包装箱或货盘，那么您必须遵守下节中的规定，才能防止您
的贴片机受到严重损坏。
4
4
4
4.1.5 不使用包装箱或货盘，运输贴片机
4.1.5.1 安全说明
警告 4
Æ 必须遵守有关运输重型货物的事故预防规定。
Æ 尤其是，您应穿上安全靴，以免挤压到双脚。
Æ 在运输贴片机前，须仔细阅读本节内容，以免发生严重损害。
Æ 运输贴片机时，确保所有的支脚已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这
会损坏贴片机机架上的支脚螺纹。
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.1 运输与交付时的配置 SC.704.xx 以上软件版本 2011 年 2 月 中文版
192
4.1.5.2 运输方法
按照下列规格，使用升降叉车运输贴片机：
4.1.5.3 贴片机上的叉车插入点
图 4.1 - 4 ，第 193 页显示了将贴片机抬离货盘或不带货盘运输贴片机时的叉车插入点。
请注意 4
长距离运输时，一定要使用货盘和叉车，这样可以防止贴片机受损。
警告 4
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 货叉必须与 PCB 传送导轨平行对齐。
- 货叉必须与贴片机的中间对齐。
- 货叉打开的角度必须确保货叉仍在贴片机下面的接触区域内 （见图 4.1 - 4
，第 193 页的）。
- 不要增加货叉间的距离，抬升贴片机时货叉必须位于该接触表面内。否则会导致贴片机机架
变形和 / 或损坏电缆和支脚。
Æ 确保抬升贴片机时，货叉的载荷均匀分配。在货叉和贴片机之间应有一个坚固的支撑，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
叉长 最小 1,800 mm
起重力 最小 6,000 kg
平行 PCB 传送方向时
叉车间的距离
约 420 mm
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.1 运输与交付时的配置
193
4

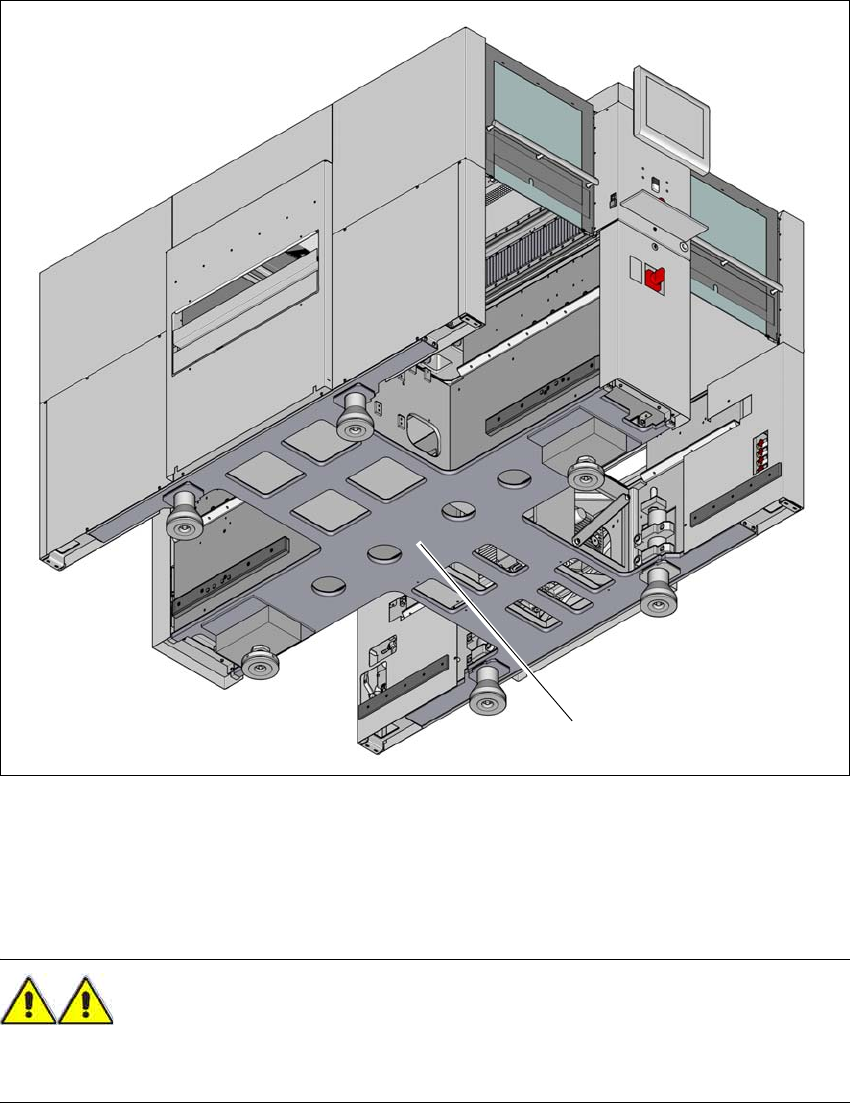

图
4.1 - 4
接触表面
-
与
PCB
传送方向平行的货叉 （示例为
SX4
）
(1) 叉车货叉的接触表面
4.1.5.4 运输贴片机时的注意事项
警告 4
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机支脚和 / 或支脚固定装置。
(1)
