4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.2 安装位置的基础设施 SC.704.xx 以上软件版本 2011 年 2 月 中文版
194
4.2 安装位置的基础设施
4.2.1 基础质量的建议
贴片机的安装基础必须坚实，平整，因为贴片机运行时的动力可能会导致振动。振动程度取决于
基础的建造质量。如果符合地面负荷参数，则以下情况比较适宜：
- 加固混凝土屋顶结构，如生产车间的屋顶
- 加固混凝土地板，如没有地下室的生产车间混凝土地面
- 双层地板房间，两层之间有一定的空间且地基坚固。同样的结构条件也适用于该钢筋混凝土
中间层。
4.2.1.1 地面平整度最大值
贴片机下面门的倾斜度不得超过 0.63%。此倾斜度相当于在 800mm 的距离 （即转换料台的宽
度）上高度变化 5mm。
4.2.1.2 贴片机重量和地面负荷
贴片机重量和地面负荷值，见第 3.3.1 节，第 101 页。
4
4.2.2 压缩空气供给
4.2.2.1 检查压缩空气供给
检查压缩空气供给是否符合规定的贴片机规格。（见第 3.2 节的表，第 101 页）。
请注意： 4
文档 “客户处的 SMD 贴片机网络配置 （电力和压缩空气），部件编号：00191409-xx”包括了
满足所需规格要求的测量值。
Æ 记录安装位置上的压缩空气特征。
警告
切勿在有压力时断开压缩空气线路，否则有造成人身伤害的危险。 4
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.2 安装位置的基础设施
195
4.2.2.2 贴片机上的压缩空气连接
4

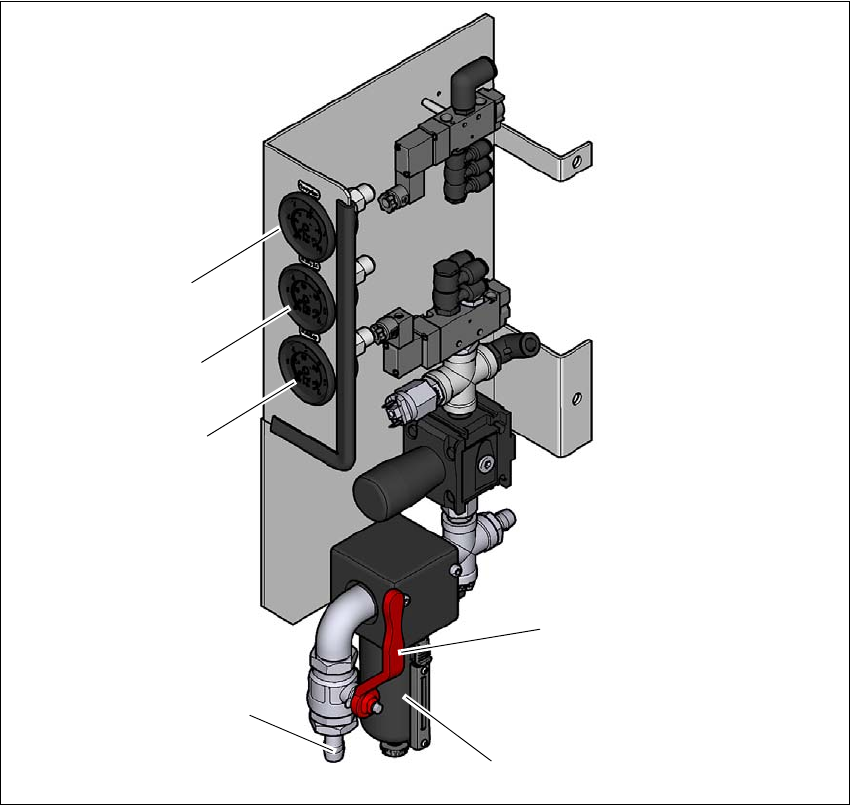

图
4.2 - 1
贴片机上的压缩空气单元
图 4.2 - 1 图例
(1) 入口压力的压力计
目标压力：0.5 -1.0 Mpa， 5 - 10 bar （显示范围：0 -1.0 MPa， 0 -10 bar)
(2) 悬臂 1 到 4 供给压力的压力计
目标压力：0.46 ± 0.01 MPa， 4.6 ± 0.1 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(3) 贴片机元件供给压力的压力计
目标压力：0.5 ± 0.025 MPa， 5 ± 0.25 bar （显示范围 0 - 0.6 MPa， 0 - 6 bar）
(4) “OPEN （打开）”位置上的截止阀
(5) 压缩空气过滤器
(6) 压缩空气连接
(6)
(1)
(2)
(3)
(5)
(4)
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.2 安装位置的基础设施 SC.704.xx 以上软件版本 2011 年 2 月 中文版
196
4.2.3 主电源
4

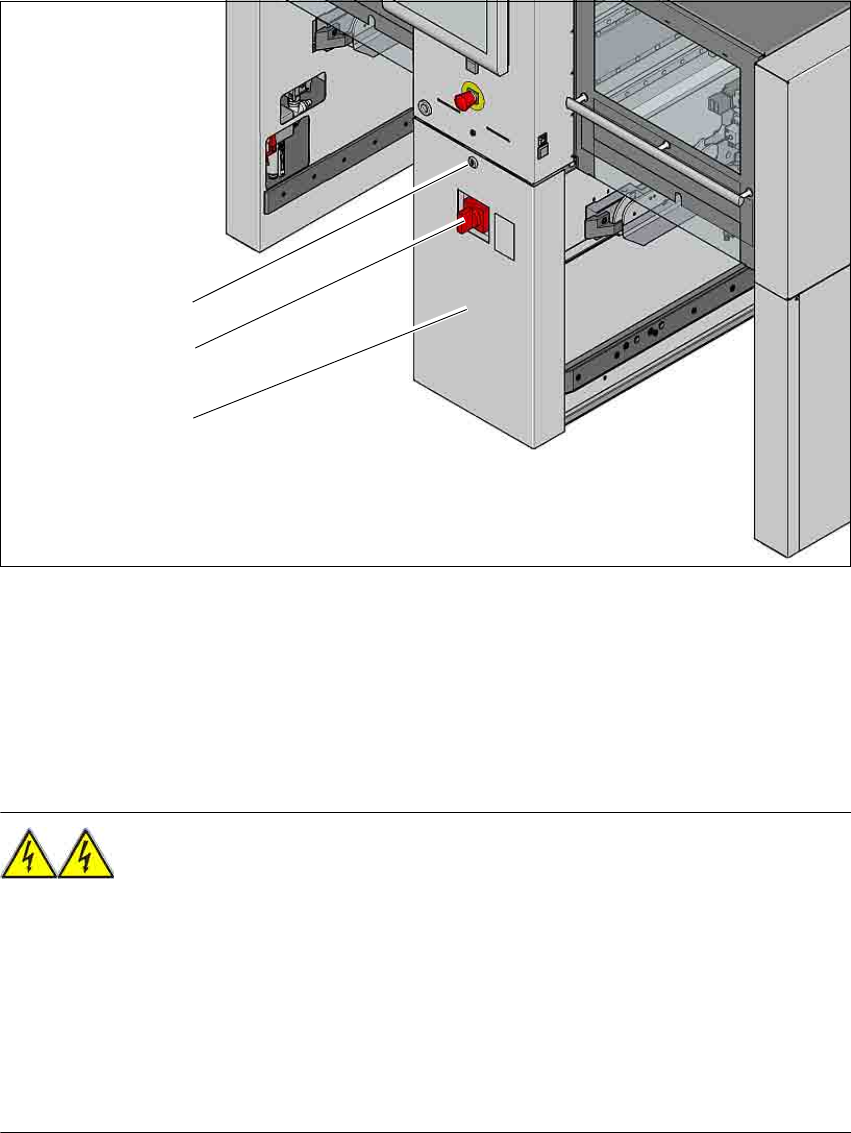

图
4.2 - 2
贴片机上电源的位置 （示例为
SX4
）
(1) 锁
(2) 保护主电源开关，防止再次打开电源
(3) 保护罩后的电源单元
4.2.3.1 危险说明
警告
本贴片机使用 3x200V~、 3 x 208 V~、 3 x 220 V~、 3 x 230 V~、 3 x 380 V~、 3 x 400 V~ 或
3x415V ~ ± 5% 的 50/60 Hz 主电压供电。这意味着，贴片系统的某些部件带有可能致命的电压
- 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或设
备的重大损坏。 4
Æ 始终遵守相应的事故预防规定和 DIN 规定（特别是 EN 60204 第 1 部分或 IEC 60204 第 1 部
分）以及所在国家的相应规定。
Æ 只有经过培训的合格人员才能够拆除电源单元上的盖子，并将贴片机与电源连接。
(1)
(2)
(3)
