4 安装和试运行 用户手册 SIPLACE SX4/DX4 4.2 安装位置的基础设施 SC.704.xx 以上软件版本 2011 年 2 月 中文版 198 4.2.3.4 连接电源电缆 4 图 4.2 - 3 电缆连接终端面板 (1) 终端面板 （三相变压器的主终端） (2) 电源单元 (3) 电源终端 Æ 每线端套上一个套环。 Æ 将主电源线连接到主连接终端 （ 3 ）。 Æ 将电缆固定到主连接终端 （ 3 ） (L1): 三相 …
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.2 安装位置的基础设施
197
4.2.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.2 节的表，第 101 页）。
请注意： 4
文档 “客户处的 SMD 贴片机网络配置 （电力和压缩空气），部件编号：00191409-xx”包括了
满足所需规格要求的测量值。
请注意： 4
由于技术原因，电源供应出现负荷峰值。如果必要的话，请与电力公司联系以弄清楚主要阻抗问
题。
4.2.3.3 电源电缆 - 规格
在客户处要满足以下贴片机电源规范要求：
- 5 x 2.5 mm²，3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ 在客户处，贴片机分配器和主连接之间的
电缆长度最多为 20 米。 20 米以上的电缆为 5 x 4 mm²。
- 5 x 4 mm²， 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ 在客户处，贴片机分配器和主
连接之间的电缆长度最多为 20 米。 10 m 以上的电缆为 5 x 6 mm²。
电源线的颜色编码取决于使用贴片系统的国家的规定。
警告 4
到每个贴片机和已安装选件的电导线必须清晰标识并且可轻松区分。适用使用贴片机国家的规
定。
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.2 安装位置的基础设施 SC.704.xx 以上软件版本 2011 年 2 月 中文版
198
4.2.3.4 连接电源电缆
4
图
4.2 - 3
电缆连接终端面板
(1) 终端面板 （三相变压器的主终端）
(2) 电源单元
(3) 电源终端
Æ 每线端套上一个套环。
Æ 将主电源线连接到主连接终端 （3）。
Æ 将电缆固定到主连接终端 （3）
(L1): 三相 4
(L2): 三相 4
(L3): 三相 4
(N): 零线 4
(PE): 地线 4
Æ 确保电缆的弯曲半径符合要求。电缆不得扭结。
Æ 使用电缆夹固定主电源线。
(1)
(2)
(3)
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.2 安装位置的基础设施
199
4.2.3.5 检查与三相变压器 T1 初级端的连接
必须为三相变压器的初级端配置相应的电压。
Æ 检查终端条 (1)，确保针对相应的电压正确连接了三相变压器的主线端。
4

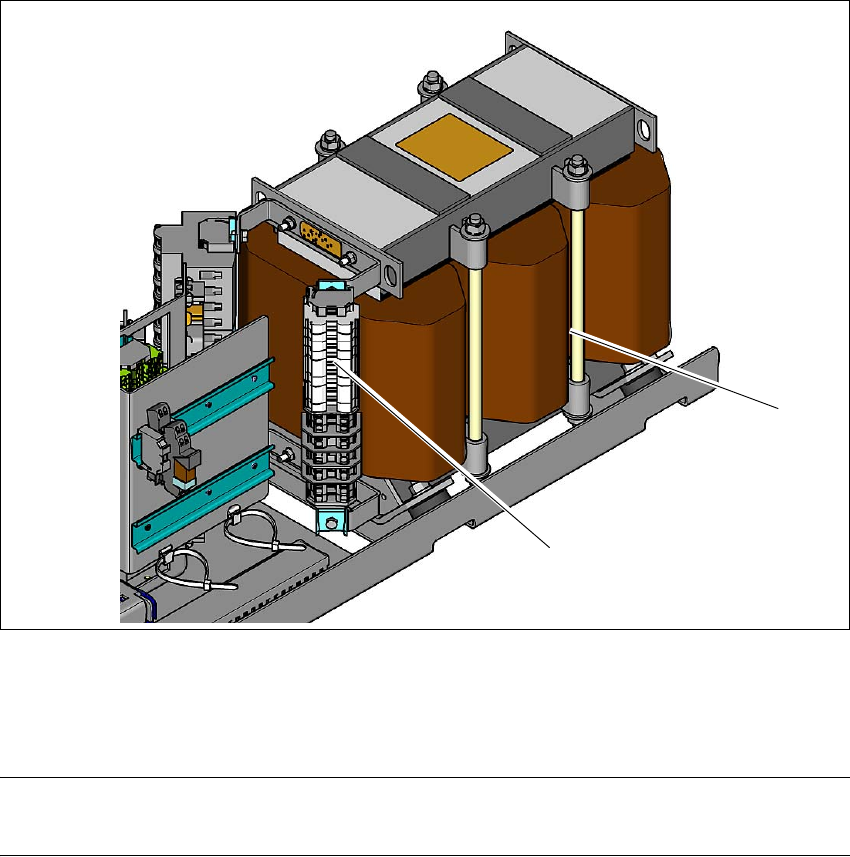

图
4.2 - 4
三相变压器
T1
初级端的终端面板
(1) 三相变压器 T1 初级端连接的终端面板
(2) 三相变压器
请注意 4
日本北部 (3 x 200 V~) 和美国 (3 x 208 V) 的供电线路连接到 3 x 204 V~ 终端。
下面总结了三相变压器初级电压的连接选项。
(1)
(2)
