00196708-02-BA-SX4DX4-ZH - 第200页
4 安装和试运行 用户手册 SIPLACE SX4/DX4 4.2 安装位置的基础设施 SC.704.xx 以上软件版本 2011 年 2 月 中文版 200 4 终端面板 电压 1U1 交流 415 V 1V1 交流 415 V 1W1 交流 415 V 3U3 交流 400 V 3V3 交流 400 V 3W3 交流 400 V 4U4 交流 380 V 4V4 交流 380 V 4W4 交流 380 V 5U5 交流 230 V …
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.2 安装位置的基础设施
199
4.2.3.5 检查与三相变压器 T1 初级端的连接
必须为三相变压器的初级端配置相应的电压。
Æ 检查终端条 (1)，确保针对相应的电压正确连接了三相变压器的主线端。
4
图
4.2 - 4
三相变压器
T1
初级端的终端面板
(1) 三相变压器 T1 初级端连接的终端面板
(2) 三相变压器
请注意 4
日本北部 (3 x 200 V~) 和美国 (3 x 208 V) 的供电线路连接到 3 x 204 V~ 终端。
下面总结了三相变压器初级电压的连接选项。
(1)
(2)
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.2 安装位置的基础设施 SC.704.xx 以上软件版本 2011 年 2 月 中文版
200
4
终端面板 电压
1U1
交流 415 V
1V1
交流 415 V
1W1
交流 415 V
3U3
交流 400 V
3V3
交流 400 V
3W3
交流 400 V
4U4
交流 380 V
4V4
交流 380 V
4W4
交流 380 V
5U5
交流 230 V
5V5
交流 230 V
5W5
交流 230 V
6U6
交流 220 V
6V6
交流 220 V
6W6
交流 220 V
7U7
交流 204 V
7V7
交流 204 V
7W7
交流 204 V
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.2 安装位置的基础设施
201
4.2.3.6 检查涌流限制跳线
所有电压下的变压器涌流限制器 (A2) 连接方式完全相同。接头必须都插入输入电压 230V 位置。
4

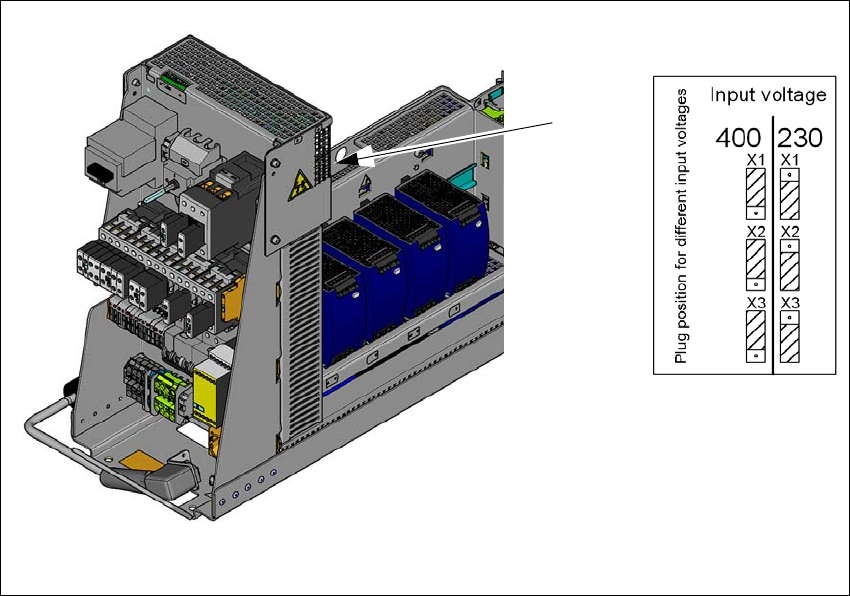

图
4.2 - 5
涌流限制板和接头的位置
(1) 涌流限制板的位置 (A2)
(2) 配置图解
Æ 检查变压器涌流限制器的接头分配。所有主电压的接头必须插入输入电压 230V 点。
(1)
(2)
