4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
202
4.3 安装贴片机
4.3.1 警告说明
危险 4
只有 SIPLACE 工程师或合格人员才能安装、试运行贴片机。
Æ 始终遵守适用的事故预防规定。
Æ 如果还需要在贴片机下面完成装配工作，请先采取相应的措施保证贴片机安全。叉车不得用
做唯一的支承。
Æ 确保悬臂位于 PCB 传送导轨区域的上方，以便在进行装配工作时，头部运动不受限制，否则
会伤及人。
Æ 调整贴片机高度时，需要两个人来完成：
- 一个人进行必须的装配工作，另一个人在装配期间观察已提升的贴片机，确保其不会移
动。
Æ 穿上专用安全靴，保护双脚。
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
203
4.3.2 使用叉车抬升并运输贴片机
4

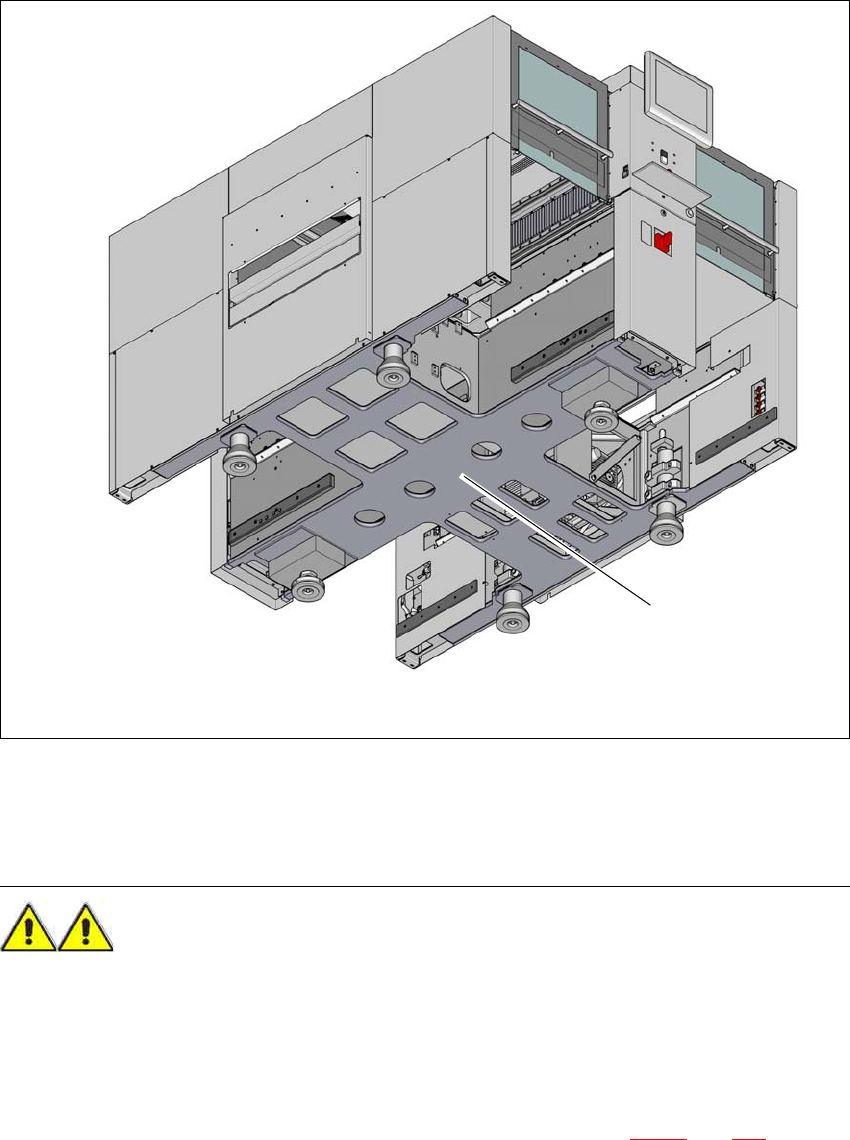

图
4.3 - 1
接触表面
-
与
PCB
传送方向呈正确角度的货叉 （示例为
SX4
）
(1) 叉车货叉的接触表面
Æ 让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到贴片机的接触表面均匀落在货叉上。
警告 4
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 货叉必须与 PCB 传送导轨平行对齐。
- 货叉必须与贴片机的中间对齐。
- 货叉打开的角度必须确保货叉仍在贴片机下面的接触区域内 （见图 4.1 - 4
，第 193 页）。
- 不要增加货叉间的距离，抬升贴片机时货叉必须位于该接触表面内。否则会导致贴片机机架
变形和 / 或损坏电缆和支脚。
(1)
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
204
Æ 确保抬升贴片机时，货叉的载荷均匀分配。在货叉和贴片机之间应有一个坚固的支撑，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
警告 4
运输贴片机时，确保
所有
支脚都已离开地面。否则，支脚会与地面摩擦，并撞上障碍物。这会损
坏贴片机机架上的支脚固定装置。
4.3.3 安装附件
贴片机交付时一同提供的显示屏、操作面板、键盘和指示灯均未装配。要安装这些组件，请执行
以下操作：
- 要安装指示灯， 参见第 205
页第 4.3.3.2 节
- 要安装操作面板， 参见第 205
页第 4.3.4 节
- 要安装监控器， 参见第 205
页第 4.3.3.4 节
- 挂住键盘固定装置后连接键盘
- 将料带容器和废料带容器放在 DX 料台下 （仅限 DX4）
4.3.3.1 检查和设置保护罩开关
Æ 检查保护罩开关的功能 （见图 2.5.1，第 55 页）。
Æ 如果必要的话，调整保护罩开关 （参见 《服务手册》）。
