4 安装和试运行 用户手册 SIPLACE SX4/DX4 4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版 208 Æ 用叉车将贴片机抬起约 35 cm 。这可防止在贴片机支脚意外落下时不 会伤害到您的脚部。 贴片机直立高度为 6 英尺。 - 4 个 贴片机外部支脚 （图 4.3 - 4 中的 1 ，第 209 页） 有两种贴片机外部支脚如下： 4 - 适用于 PCB 传送导轨高度 830 mm 、长…
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
207
4.3.6 预设印制电路板传送导轨高度
Æ 将叉车的货叉推入贴片机下，如图 4.3 - 2 所示。
4

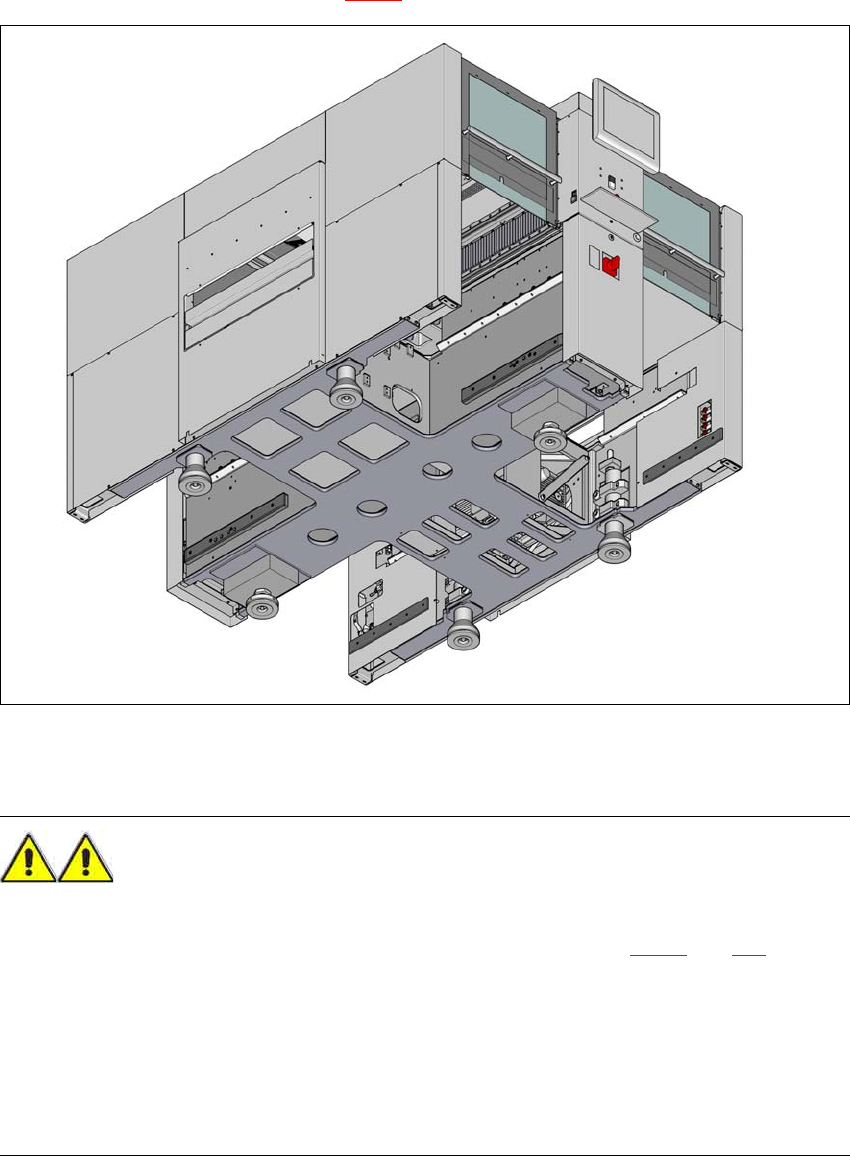

图
4.3 - 2
接触表面
-
与
PCB
传送方向平行的货叉 （示例为
SX4
）
(1) 叉车货叉的接触表面
警告 4
抬升贴片机
之前
，必须注意以下几点，以免贴片机受损，无法修复：
- 货叉打开的角度必须确保货叉仍在贴片机的两个支脚区域内 （见图 4.3 - 2
，第 207 页）。 贴
片机支脚之间的距离是 776 mm。严禁增加货叉打开的角度，不能利用机架的侧面抬起贴片
机。 这会导致贴片机机架变形。
Æ 确保抬升贴片机时，货叉的载荷均匀分配。在货叉和贴片机之间应有一个坚固的支撑，这样
可以防止贴片机在抬升时倾翻。这样做还可以防止将载荷加到贴片机的一个支脚上，以免贴
片机支脚的固定装置变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保贴
片机被叉车铲起时，不会向一侧倾翻。
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
208
Æ 用叉车将贴片机抬起约 35 cm。这可防止在贴片机支脚意外落下时不会伤害到您的脚部。
贴片机直立高度为 6 英尺。
- 4 个 贴片机外部支脚 （图 4.3 - 4
中的 1，第 209 页）
有两种贴片机外部支脚如下： 4
- 适用于 PCB 传送导轨高度 830 mm、长度 369 mm 的贴片机外部支脚，
部件号 03041008-01 （图 4.3 - 3
中的 1）
- 适用于 PCB 传送导轨高度 900、 930 和 950 mm、长度 439 mm 的贴片机外部支脚，
部件号 03000890-02 （图 4.3 - 3
中的 2）。
- 2 个中部贴片机支脚 （图 4.3 - 4
中的 2，第 209 页），有两个垫块 （图 4.3 - 4 中的 3，第
209
页），必要时可进行高度调节。
4

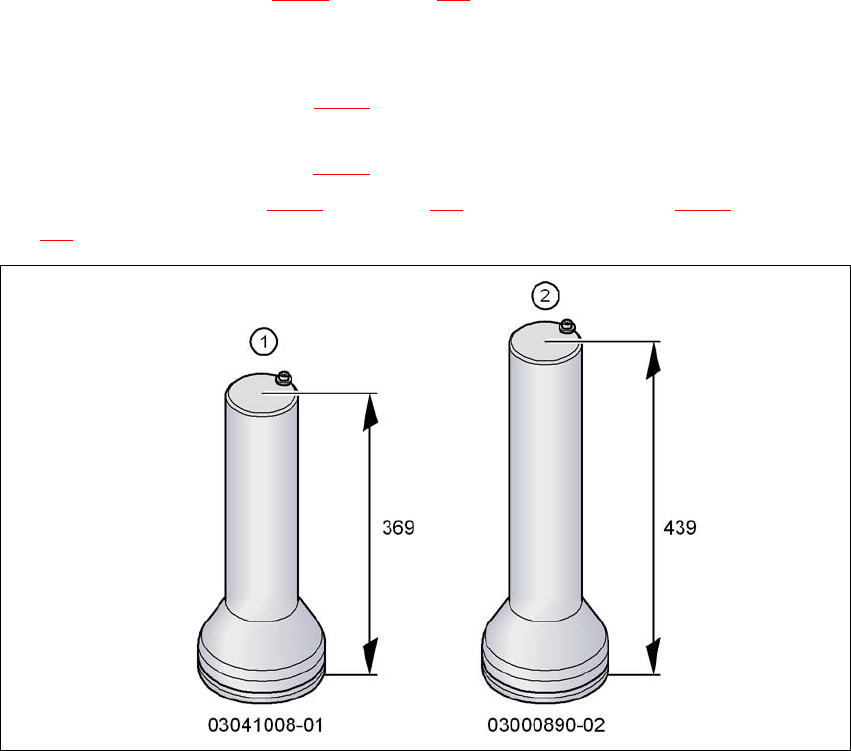

图
4.3 - 3
贴片机外部支脚
-
两种类型 （尺寸以毫米为单位）
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
209
4

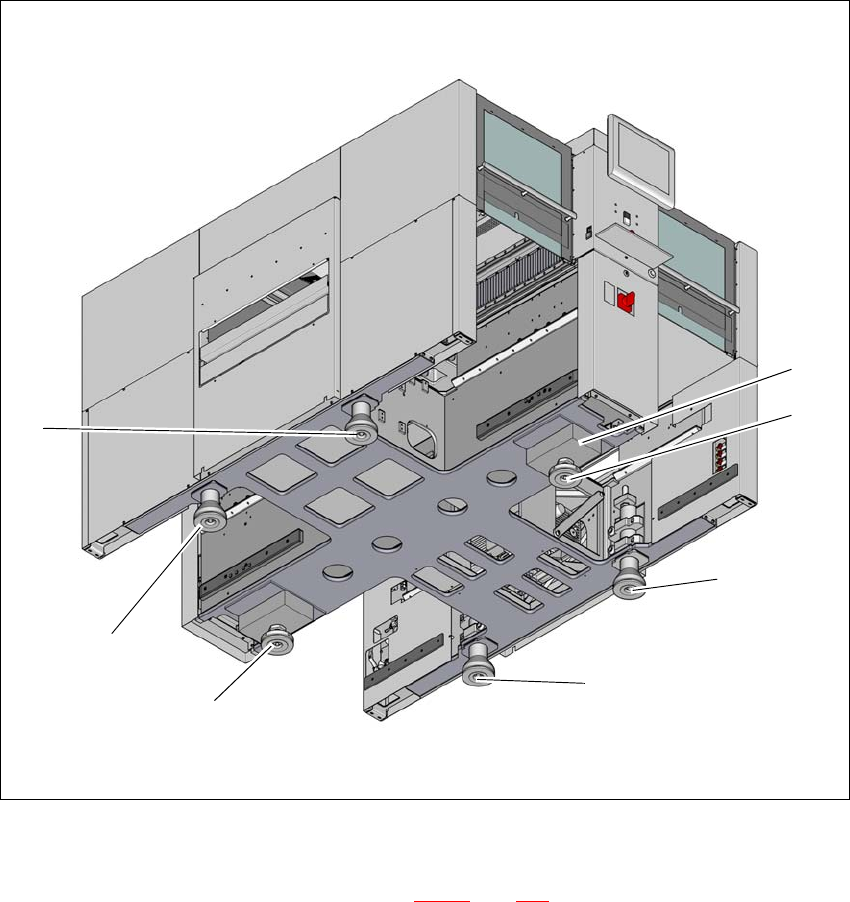

图
4.3 - 4 贴片机支脚 （示例为 SX4）
4
(1) 贴片机外部支脚， 4 个， 2 种类型 （见图 4.3 - 3，第 208 页）
(2) 贴片机中部支脚， 2 个
(3) 电源单元侧的垫块
(2)
(2)
(1)
(1)
(1)
(1)
(3)
