用户手册 SIPLACE SX4/DX4 4 安装和试运行 SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机 209 4 图 4.3 - 4 贴片机支脚 （示例 为 SX4 ） 4 (1) 贴片机外部支脚， 4 个， 2 种类型 （见图 4.3 - 3 ，第 208 页） (2) 贴片机中部支脚， 2 个 (3) 电源单元侧的垫块 (2) (2) (1) (1) (1) (1) (3)
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
208
Æ 用叉车将贴片机抬起约 35 cm。这可防止在贴片机支脚意外落下时不会伤害到您的脚部。
贴片机直立高度为 6 英尺。
- 4 个 贴片机外部支脚 （图 4.3 - 4
中的 1，第 209 页）
有两种贴片机外部支脚如下： 4
- 适用于 PCB 传送导轨高度 830 mm、长度 369 mm 的贴片机外部支脚，
部件号 03041008-01 （图 4.3 - 3
中的 1）
- 适用于 PCB 传送导轨高度 900、 930 和 950 mm、长度 439 mm 的贴片机外部支脚，
部件号 03000890-02 （图 4.3 - 3
中的 2）。
- 2 个中部贴片机支脚 （图 4.3 - 4
中的 2，第 209 页），有两个垫块 （图 4.3 - 4 中的 3，第
209
页），必要时可进行高度调节。
4
图
4.3 - 3
贴片机外部支脚
-
两种类型 （尺寸以毫米为单位）
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
209
4
图
4.3 - 4 贴片机支脚 （示例为 SX4）
4
(1) 贴片机外部支脚， 4 个， 2 种类型 （见图 4.3 - 3，第 208 页）
(2) 贴片机中部支脚， 2 个
(3) 电源单元侧的垫块
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
210
4.3.6.1 预设贴片机支脚的高度
首先预设贴片机中部支脚。 垫块必须正确安装到贴片机下面的正确位置处。 这将取决于贴片机的
高度。
设置 830 mm 的印制电路板传送导轨高度 4
如果印制电路板传送高度为 830 mm，则无需垫块。
Æ 将贴片机中部支脚尽可能完全拧入螺纹孔。
设置 900 mm 的印制电路板传送导轨高度 4
如果印制电路板传送导轨高度为 900 mm，则需要垫块。
Æ 确保 90 mm 垫块的一侧垂直对齐并且贴片机中部支脚的孔是向下的。
4
4
4
4
4
4
4
4
4
4
4
4

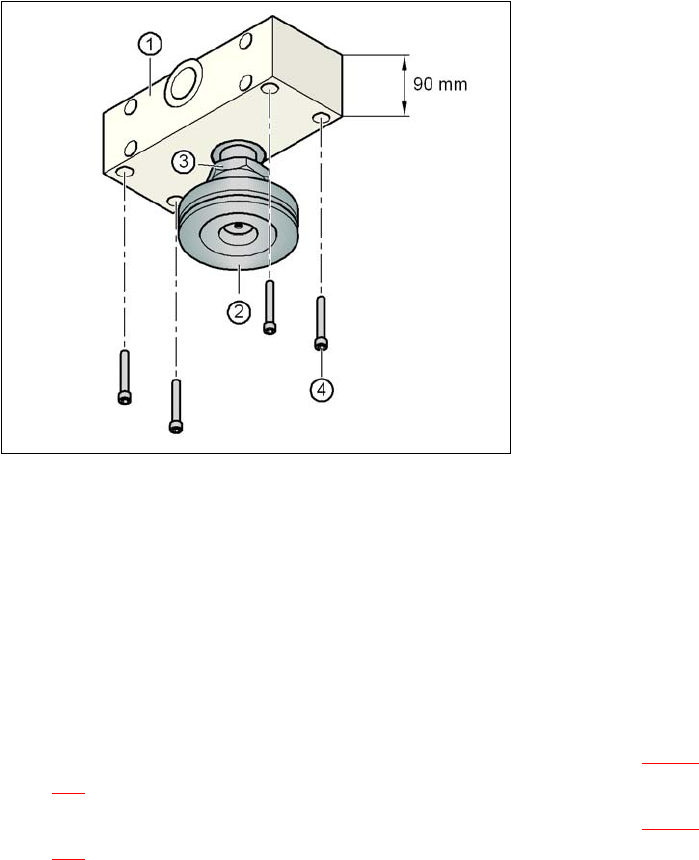

图
4.3 - 5
传送导轨宽度为
900 mm
时，对齐垫块
4
(1) 垫块高度 90 mm
(2) 贴片机中部支脚
(3) 锁定螺丝帽 M24
(4) 六角套筒螺钉 M12x80， 4 个
Æ 将贴片机中部支脚上的螺纹钉拧进垫块下侧的孔里。
Æ 按以下步骤，对齐贴片机下面的两个垫块：
- 气动装置侧上的垫块开口指向印制电路板传送导轨行程方向 （见图 4.3 - 4
中的 4，第
209
页）。
- 电源侧上的垫块开口指向印制电路板传送导轨行程的反方向 （见图 4.3 - 4
中的 3，第
209
页 ，）。
