4 安装和试运行 用户手册 SIPLACE SX4/DX4 4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版 218 4 图 4.3 - 1 1 在 X 和 Y 轴方向上调整贴片机 （示例为 SX4 ） Æ 使用叉形扳手调整设置螺钉 M24x2x120 （图 4.3 - 12 中的 1 ，第 21 9 页） ，在所需的传送导 轨高度下让贴片机的水平仪不会偏 离其零点。
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
217
4.3.8 将贴片机集成到生产线上
Æ 注意第 202 页第 4.3.1 节中的一般警告。
Æ 注意第 203 页第 4.3.2 节中的贴片机运输警告。
Æ 如需有关工具和设备的详细信息，请参阅第 206 页的第 4.3.5 节。
4.3.8.1 在生产线中校准并调整 贴片机
Æ 使用叉车抬升贴片机，直到贴片机支脚不再承重。
Æ 确定在生产线中贴片机的 PCB 传送导轨高度，然后使用内六角头螺钉调节到合适的高度。
Æ 可能需要安装与 PCB 传送导轨高度相对应的贴片机支脚 （见第 4.3.6 节，第 207 页）。
Æ 用叉车将贴片机定位在生产线上的一个空位置上。
Æ 小心地校准 PCB 传送导轨并检查与前面贴片机的距离。
警告 4
应缓慢放下贴片机。应安排另一个人注意贴片机的下部，确保贴片机的支脚同时触地。如果
贴片机一侧的支脚很重地撞到地面上，固定装置会受损。
4
Æ 使用贴片机水平仪在 X 和 Y 方向上校准贴片机。
Æ 将贴片机的水平仪沿 X、Y 轴方向，放在 SIPLACE SX4 贴片区 1 内的印制电路板传送导轨的
侧面 （见图 4.3 - 11
），或者放在 SIPLACE DX4 的贴片区中间。 印制电路板传送导轨的宽度
已经预设为：
单传送导轨 210 mm
双传送导轨，通道 1100 mm
双传送导轨，通道 2210 mm 4
请注意： 4
使用双传送导轨时，务必将水平仪放在贴片机的外侧来测量 X 方向。
Æ 测量 PCB 传送导轨顶部边缘和地面之间的距离。此距离应为 900 mm、930 mm 或 950 mm。
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
218
4

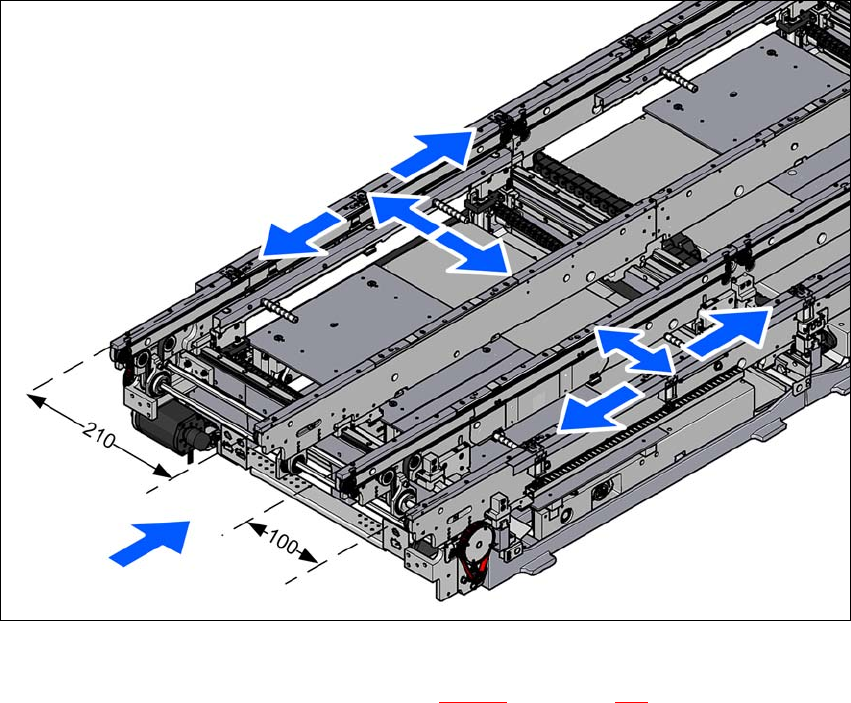

图
4.3 - 11
在
X
和
Y
轴方向上调整贴片机 （示例为
SX4
）
Æ 使用叉形扳手调整设置螺钉 M24x2x120 （图 4.3 - 12 中的 1，第 219 页），在所需的传送导
轨高度下让贴片机的水平仪不会偏离其零点。
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
219
4
图
4.3 - 12
预设贴片机外部支脚的高度
(1) 设置螺钉 M24x120 进行高度调整 （900 mm 贴片机高度时为 M24x100）
(2) 贴片机外部支脚
(3) 夹片
(4) M24x90 六角套筒螺钉
Æ 检查规定的印制板传送导轨的高度。
Æ 贴片机对齐后，使用扭矩扳手拧紧六角套筒螺钉 M24x90 （4），将所有贴片机外部支脚
（3）的夹片夹紧。
请注意 4
拧紧扭矩为 130 Nm。 较小的扭矩可能导致贴片机振动。
Æ 使用钩形扳手将贴片机中部支架拧松约 135 - 145，直到支脚牢固着地。
Æ 确保贴片机中部支脚没有拧得太多，导致贴片机不平衡。
(4)
(2)
(1)
(3)
