4 安装和试运行 用户手册 SIPLACE SX4/DX4 4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版 222 4.3.9 拆除装运用的支撑 装运用的支撑物连接到直线导轨。 每个悬臂都用两个装运用的支 撑物在 X 和 Y 轴方向固定。 Æ 从悬臂轴上拆除所有装运用的支撑 物。 Æ 如果需要运输 SIPLACE 贴片机，务必将装运用的支 撑物重新安装到传送导轨上。 4.3.10 去除导轨的防腐保护 …
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.3 安装贴片机
221
4.3.8.2 使用气垫运输系统校准贴片机
Æ 将气垫运输系统的 4 个气垫放在贴片机机架上的接触点下。
Æ 升起贴片机，然后根据生产线校准贴片机。
Æ 检查相邻贴片机 PCB 传送导轨系统的距离。此距离必须在 1 mm 到 3 mm 之间。
Æ 放下贴片机。
4

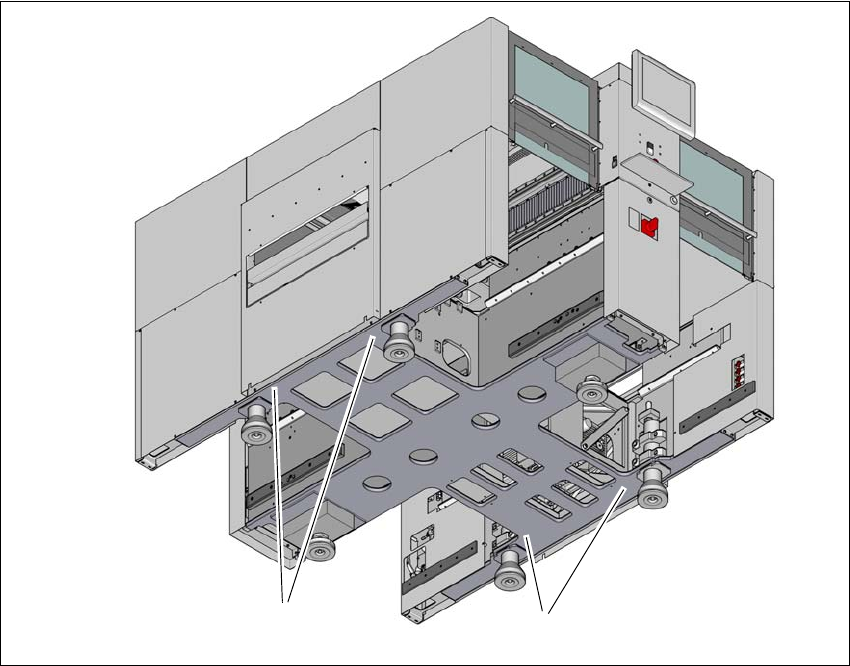

图
4.3 - 14
气垫运输系统的接触位置 （示例为
SX4
）
(1) 气垫运输系统的 4 个接触点
(1)
(1)
4 安装和试运行 用户手册 SIPLACE SX4/DX4
4.3 安装贴片机 SC.704.xx 以上软件版本 2011 年 2 月 中文版
222
4.3.9 拆除装运用的支撑
装运用的支撑物连接到直线导轨。每个悬臂都用两个装运用的支撑物在 X 和 Y 轴方向固定。
Æ 从悬臂轴上拆除所有装运用的支撑物。
Æ 如果需要运输 SIPLACE 贴片机，务必将装运用的支撑物重新安装到传送导轨上。
4.3.10 去除导轨的防腐保护
贴片机交付前进行了防腐保护处理。
小心 4
- 因此在试运行期间首次来回移动贴片机轴时，应该先去掉所有轴和支架的防腐保护物。
衶 维护说明中介绍了如何为所有的轴和支架上油。
如果轴上的防腐保护剂与支架油混合，会显著降低支架和导轨的使用寿命。
小心 4
清洁导轨和测量杆时，不要让酒精进入导轨槽。酒精会破坏导轨槽中的支架油脂。
用户手册 SIPLACE SX4/DX4 4 安装和试运行
SC.704.xx 以上软件版本 2011 年 2 月 中文版 4.4 根据 PCB 传送导轨高度调整料车
223
4.4 根据 PCB 传送导轨高度调整料车
可以轻松快速地将料车调整为以下 PCB 传送导轨高度：
900 mm 4
930 mm （标准高度） 4
950 mm （SMEMA 高度） 4
4

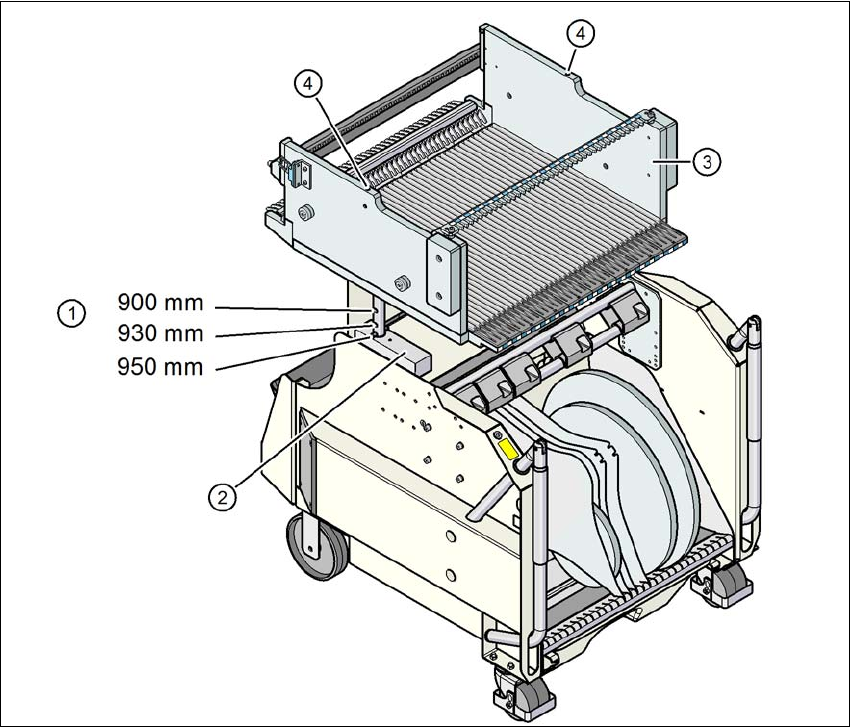

图
4.4 - 1
料车
(1) 运输高度 900、 930 和 950 mm 的孔。
(2) 锁定
(3) 转换料台
(4) 固定安装设备的 M8 孔
